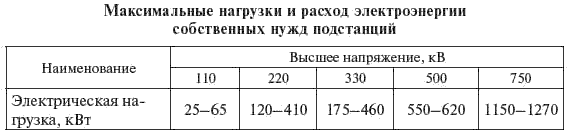

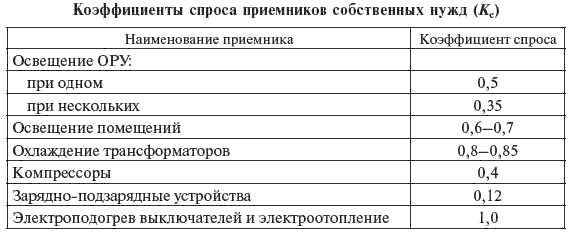

Таблица 2.20

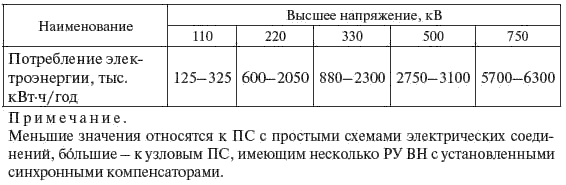

Окончание табл. 2.20
2.6. Расход электроэнергии на ее транспорт
Потери электроэнергии учитываются при проектировании развития электрических сетей как составная часть сопоставительных затрат при оценке вариантных решений, а потери мощности — для оценки максимума нагрузки.
Появление в последние 10–12 лет вынужденных неоптимальных режимов
В отдельных энергосистемах эта величина колеблется в значительных пределах (от 6–7 до 14–15 %) в зависимости от территории обслуживания энергосистемы (сетевого района), плотности нагрузки, построения сети, количества ступеней трансформации, режимов работы электростанций и других факторов.
Ориентировочные значения потерь в сетях различных напряжений в процентах от суммарного поступления электроэнергии в сети приведены ниже.
Указанными значениями можно пользоваться при составлении предварительного баланса электроэнергии по системе. При составлении предварительного баланса мощности потери мощности могут быть определены делением потерь электроэнергии на время потерь, которое для современных систем с достаточной степенью точности можно принимать в пределах 3500–4500 ч.
С 1994 по 2004 гг. абсолютные потери электроэнергии в электрических сетях энергосистем России увеличились на 37,64 %, относительные — на 24,40 % при росте отпуска электроэнергии в сеть всего на 7,19 %. Это означает, что ростом нагрузки электрических сетей такой существенный скачок потерь объяснить нельзя. Главная причина сложившейся ситуации — увеличение доли коммерческих потерь, которые достигли почти 30 ТВтч в год и составляют около 30 % общего значения фактических потерь электроэнергии. Коммерческие потери, определяемые как разность между фактическими и технологическими потерями, — это прямые убытки энергоснабжающих организаций, обусловленные погрешностями системы учета, бездоговорным и несанкционированным потреблением электроэнергии, низкой платежеспособностью потребителей, недостаточной мотивацией персонала к снижению потерь электроэнергии в сетях и другими причинами.

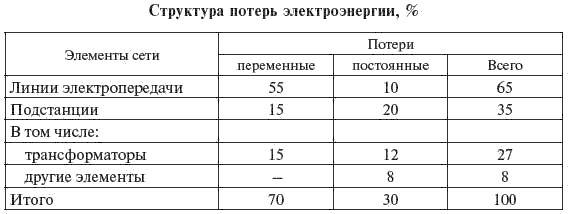

Потери электроэнергии подразделяются на условно-переменные (нагрузочные) и условно-постоянные (холостого хода). В составе переменных учитываются потери в активном сопротивлении проводов линий электропередачи и обмоток трансформаторов, в составе постоянных — потери в стали трансформаторов, в шунтовых конденсаторных батареях, синхронных компенсаторах, реакторах. Ориентировочная структура потерь по элементам показана в табл. 2.21.
Таблица 2.21
Проведение активной энерго- и топливосберегающей политики ставит в качестве одной из важнейших задачу снижения технологического расхода электроэнергии на ее транспорт. Наиболее существенные результаты достигаются за счет рационального построения сети с сокращением количества ступеней трансформации при передаче и распределении электроэнергии от источников к потребителям.
Указанное может характеризоваться обобщенным коэффициентом трансформации мощности, т. е. установленной мощностью трансформаторов, приходящейся на один кВт мощности генераторов электростанций. Этот коэффициент выражает количество ступеней трансформации мощности в электрической сети. За последние 30 лет обобщенный коэффициент трансформации непрерывно возрастал, что свидетельствует о преобладании тенденции освоения новых номинальных напряжений над тенденцией использования глубоких вводов (табл. 2.22).
Таблица 2.22
2.7.
При проектировании схем развития распределительных сетей энергосистем определяются перспективные электрические нагрузки ПС. При этом важным фактором, анализируемым в последнее время, является платежеспособность отдельных групп потребителей, а также эластичность платежеспособного спроса по отношению к динамике роста тарифов на электроэнергию.
Расчет перспективных электрических нагрузок ПС рекомендуется вести:
для концентрированных промышленных потребителей — с учетом данных соответствующих проектных институтов, а при их отсутствии — методом прямого счета или с использованием объектов-аналогов;
для распределенной нагрузки (коммунально-бытовая, сельскохозяйственная и др.) — на основе статистического подхода, а при наличии отдельных концентрированных потребителей — с учетом коэффициента одновременности.
Для выбора мощности трансформаторов подсчитывается максимальная электрическая нагрузка ПС. Для выполнения расчетов потокораспределения токов (мощностей) в сетях рассчитывается нагрузка каждой подстанции в период прохождения максимума нагрузки энергосистемы или сетевого района.
Для расчета нагрузок ПС энергосистемы или сетевого района все потребители подразделяются на две группы: концентрированные, перспективная нагрузка которых не ниже определенного минимума, и остальные потребители, которые рассматриваются как распределенная нагрузка. К концентрированным потребителям относятся крупные промышленные и сельскохозяйственные предприятия (комплексы на промышленной основе и др.), тяговые ПС электрифицированных железных дорог, насосные и компрессорные станции нефте- и газопроводов и др. К распределенной нагрузке относятся остальные промышленные предприятия и сельскохозяйственное производство, коммунально-бытовая нагрузка городов и сельских населенных пунктов. Граничную минимальную нагрузку для отнесения потребителя к концентрированному принимают такой, чтобы в группу распределенной нагрузки не попали потребители, существенно влияющие на суммарную нагрузку ПС. В городах и промузлах к концентрированным могут быть отнесены потребители с нагрузкой 3–5 МВт и более, в сельской местности — 1–2 МВт и более.
Методика расчета нагрузок ПС основана на сочетании двух способов: прямого счета для концентрированных потребителей и статистического подхода при определении распределенной нагрузки. Концентрированные потребители, по которым может быть получена и проанализирована конкретная информация об их предшествующем развитии и существующем состоянии (для действующих потребителей), а также о планируемом росте (по данным плановых органов, ведомственных проектных институтов и др.), учитываются индивидуально и распределяются по соответствующим ПС. Для распределенной нагрузки определяется коэффициент роста за предшествующий период по системе в целом (по отчетным данным). Этот коэффициент корректируется на проектный период пропорционально изменению темпов роста электропотребления по энергосистеме на соответствующие этапы. Экстраполированная с учетом этого коэффициента распределенная нагрузка каждой ПС суммируется с концентрированной (с применением режимных коэффициентов), и суммарная нагрузка всех ПС сопоставляется с ранее оцененной ожидаемой максимальной нагрузкой системы (контрольный уровень). В случае несовпадения проводится соответствующая корректировка (в первую очередь — концентрированных потребителей).
Полученные таким образом предварительные перспективные нагрузки существующих ПС перераспределяются с учетом появления к расчетному этапу вновь сооружаемых ПС.
На основе описанного алгоритма разработаны программы расчетов нагрузок ПС с использованием ЭВМ.
Для выбора параметров самой ПС (установленная мощность трансформаторов и др.) в качестве расчетной принимается ее собственная максимальная нагрузка.
Для определения максимальной электрической нагрузки ПС применяется коэффициент разновременности максимумов kp (именуемый также коэффициентом несовпадения максимумов нагрузки потребителей или коэффициентом одновременности). Для определения нагрузки ПС в период прохождения максимума нагрузки энергосистемы применяются коэффициенты попадания в максимум энергосистемы kм. Ориентировочные значения режимных коэффициентов приведены ниже.
