При определении перспективных графиков нагрузки энергосистем рекомендуется рассматривать проведение эффективных мероприятий по их выравниванию (например, с помощью тарифов, дифференцированных по времени суток и года).
В качестве расчетного максимального графика нагрузки принимается график среднего рабочего дня наиболее загруженного периода года (как правило, за декаду зимних суток).

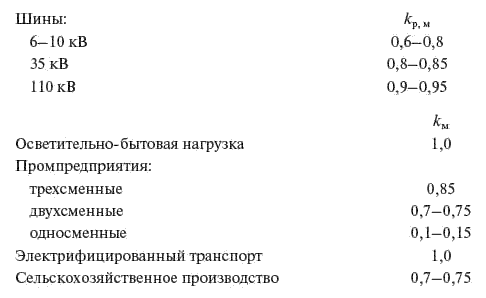

Максимальная нагрузка объединенных и региональных энергосистем определяется суммированием нагрузок отдельных ПС (с учетом коэффициента участия в максимуме нагрузки) и потерь мощности в электрической сети. Указанная величина должна соответствовать максимуму годового графика нагрузки
При невозможности получения данных, необходимых для построения графиков электрических нагрузок, значения максимумов нагрузки определяются путем экспертного прогнозирования числа часов их использования.
Раздел 3
Воздушные и кабельные линии электропередачи
3.1. Воздушные линии
Общая протяженность ВЛ напряжением 110 кВ и выше по состоянию на начало 2010 г. составила 461,7 тыс. км в одноцепном исчислении, а динамика роста протяженности ВЛ этих классов напряжений в России за 1986–2009 гг. приведена на рис. 1.1.
3.1.1. Общие сведения
Пропускная способность ВЛ устанавливается на основе расчета электрической сети. Средние значения дальности передачи и пропускной способности по линиям электропередачи напряжением 110-1150 кВ приведены в табл. 3.1.
Таблица 3.1
Линии электропередачи состоят из ВЛ основной и распределительной сети. ВЛ основной сети обеспечивают связь между крупными электростанциями и передачу мощности от них в районы потребления электроэнергии. ВЛ распределительной сети обеспечивают передачу электроэнергии от ПС основной сети и электростанций к потребителям электроэнергии.
При проектировании основной электрической сети энергосистем рекомендуется:
намечать линии электропередачи через крупные узлы нагрузки, избегать прямых связей между электростанциями;
производить выбор схемы присоединения электростанции и ПС к основной сети с учетом надежности питания узла электрической сети и необходимости обеспечения транзита мощности по ВЛ;
сооружать между двумя узлами сети по одной трассе, как правило, не более двух линий электропередачи одного напряжения. При необходимости дополнительного усиления сети следует рассматривать целесообразность сооружения ВЛ по другим направлениям или выполнение электропередачи на более высоком напряжении.
Проектирование распределительной сети энергосистем осуществляется с учетом следующего:
в районах с малым охватом территории сетями при близких значениях технико-экономических показателей вариантов развития сети рекомендуется отдавать предпочтение сооружению ВЛ по новым трассам;
в крупных городах и промышленных районах с большой концентрированной нагрузкой по одной трассе может предусматриваться строительство двух и более ВЛ;
при прохождении ВЛ по территории городов, промышленных районов, на подходах к электростанциям и ПС, в стесненных условиях, лесных массивах и т. д. ВЛ рекомендуется выполнять на двухцепных опорах. При этом подвеска одной цепи рекомендуется в случае, когда необходимость ввода второй цепи возникает в срок более трех лет после ввода первой, а также когда отключение первой цепи на время
при питании ПС с потребителями первой категории применение двух одноцепных ВЛ вместо одной двухцепной допускается при наличии обоснований.
При развитии распределительных сетей отдельных номинальных напряжений необходимо учитывать следующие рекомендации.
При напряжении сети 220–330 кВ:
использовать в сети одно- и двухцепные ВЛ 220–330 кВ;
при питании ПС по одноцепной ВЛ с двухсторонним питанием общее число промежуточных ПС не должно превышать трех, а длина такой ВЛ, как правило, не должно быть больше 250 км;
присоединять к двухцепной ВЛ 220 кВ с двухсторонним питанием до пяти промежуточных ПС. При этом присоединение ПС рекомендуется принимать по схеме «мостик» или блочной схеме (от одной или двух ВЛ 220 кВ);
проектировать сеть 220–330 кВ внешнего электроснабжения крупных и крупнейших городов с использованием принципа кольцевой конфигурации. В системе электроснабжения таких городов рекомендуется предусматривать сооружение не менее двух ПС 220–330 кВ, через которые осуществляется связь с сетью энергосистемы, а питающие ВЛ рекомендуется прокладывать по разным трассам. При присоединении сети крупных и крупнейших городов к энергосистеме рекомендуется обеспечивать минимальные транзитные перетоки мощности через городскую сеть. Общее количество и пропускная способность линий, связывающих сети таких городов с энергосистемой, рекомендуется выбирать с учетом обеспечения питания городских потребителей без ограничений при отключении двухцепной питающей ВЛ 220 кВ;
выполнять, как правило, ПС 220–330 кВ двухтрансформаторными. При большой концентрации нагрузок ПС 330 кВ могут выполняться с установкой трех — четырех трансформаторов. Установка на ПС одного трансформатора допускается временно при обеспечении резервирования потребителей.
При напряжении сети 110 кВ:
не допускать сооружения новых протяженных ВЛ 110 кВ параллельно существующим ВЛ 220 кВ;
использовать в качестве источников питания сети 110 кВ ПС 220–330/110 кВ, имеющие независимые питающие линии, и шины 110 кВ электростанций;
обеспечивать двухстороннее питание ПС, присоединенных к одноцепной ВЛ 110 кВ. Длина такой ВЛ, как правило, не должна быть более 120 км, а количество присоединяемых промежуточных ПС — более трех. Присоединение к такой ВЛ двухтрансформаторных ПС рекомендуется по схеме «мостик». При однотрансформаторной ПС (первый этап развития двухтрансформаторной ПС) присоединение к линии осуществляется по блочной схеме. Допускается присоединение ПС к одноцепной тупиковой ВЛ 110 кВ только на первом этапе развития сети. При этом резервирование ответственных потребителей должно быть обеспечено по сети вторичного напряжения;
осуществлять применение двухцепных ВЛ с двухсторонним питанием в системах электроснабжения крупных городов, а также в схемах внешнего электроснабжения потребителей транспортных систем (электрифицированные участки железных дорог, продуктопроводов и т. п.). К таким ВЛ рекомендуется присоединение не более пяти промежуточных ПС, с чередованием ПС по схеме «мостик» и блочной схеме;
применять двухцепные тупиковые ВЛ в схемах электроснабжения крупных городов, промузлов, промышленных предприятий и т. п. с присоединением к такой ВЛ до двух ПС 110 кВ. При этом потребители первой категории таких ПС должны резервироваться по сети вторичного напряжения. К двум одноцепным тупиковым ВЛ может быть присоединено до трех ПС.
