При разработке схем внешнего электроснабжения конкретных потребителей — промышленных предприятий, электрифицированных участков железных дорог, компрессорных и насосных станций газопроводов и нефтепроводов и др. — потребность в электроэнергии и максимальной нагрузке принимается по данным заказчика и соответствующих проектных институтов с учетом принятых решений о сроках строительства, финансовых возможностей инвестора, наличия проектной документации и других факторов. Важным источником информации о новых потребителях являются технические условия на присоединение нагрузки, выдаваемые электроснабжающими организациями.

При решении вопросов развития распределительной сети достаточно данных о максимальных нагрузках потребителей Pmax. Один из наиболее распространенных

методов расчета ожидаемой максимальной электрической нагрузки потребителя состоит в использовании данных о его суммарном годовом электропотреблении Агод и продолжительности использования максимальной нагрузки Tmax:

Pmax = Агод/Тmах. (2.1)

Используемые методы расчета электрических нагрузок отдельных групп потребителей рассмотрены ниже.

2.3. Электрические нагрузки и потребление электроэнергии в промышленности, на транспорте и в сельскохозяйственном производстве

При разработке систем электроснабжения промышленных предприятий определение электрических нагрузок должно производиться на всех стадиях проектирования объекта. При предпроектной проработке (схема внешнего электроснабжения) должна определяться результирующая электрическая нагрузка предприятия, позволяющая решать вопросы, связанные с его присоединением к сети энергосистемы. На этой стадии проектирования ожидаемая электрическая нагрузка предприятия может быть определена:

по фактическому электропотреблению предприятия-аналога;

значению коэффициента спроса при наличии достоверных данных о суммарной установленной мощности электроприемников;

удельным показателям электропотребления.

Потребность в электроэнергии на перспективу для отдельных промышленных предприятий может быть определена:

для действующих (не реконструируемых и не расширяемых) предприятий — на основании отчетного электропотребления с учетом тенденции его изменения в перспективе;

вновь сооружаемых или реконструируемых предприятий — по данным специализированных проектных институтов.

Годовой расход энергии, потребляемой промышленным предприятием, может быть определен по выражению

Агод = Рр Тmax, (2.2)

где Рр — математическое ожидание расчетной активной мощности (нагрузки) на границе балансового разграничения с электроснабжающей организацией;

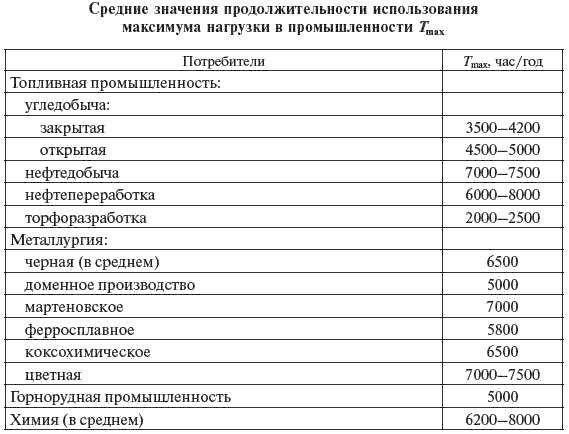

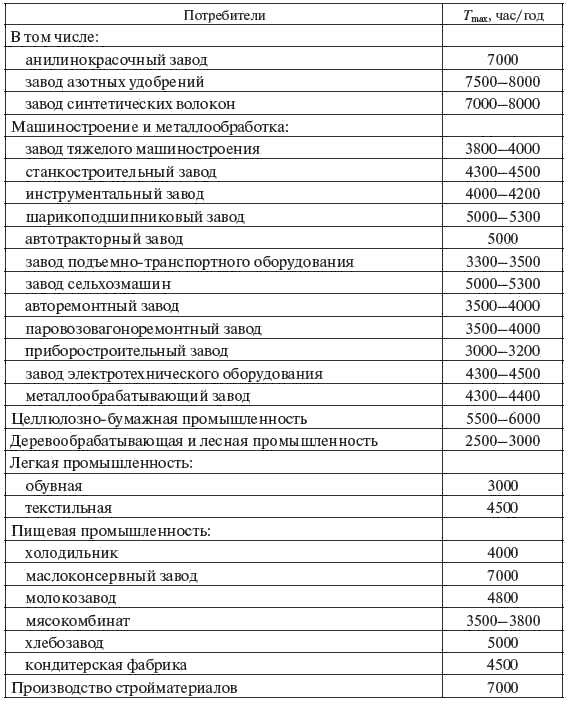

Tmax — годовое число часов использования максимума активной мощности, определяемое в зависимости от сменности предприятия. Для одно-, двух- и трехсменных предприятий Tmax соответственно рекомендуется принимать 1900, 3600 и 5100, для непрерывного производства — 7650 ч.

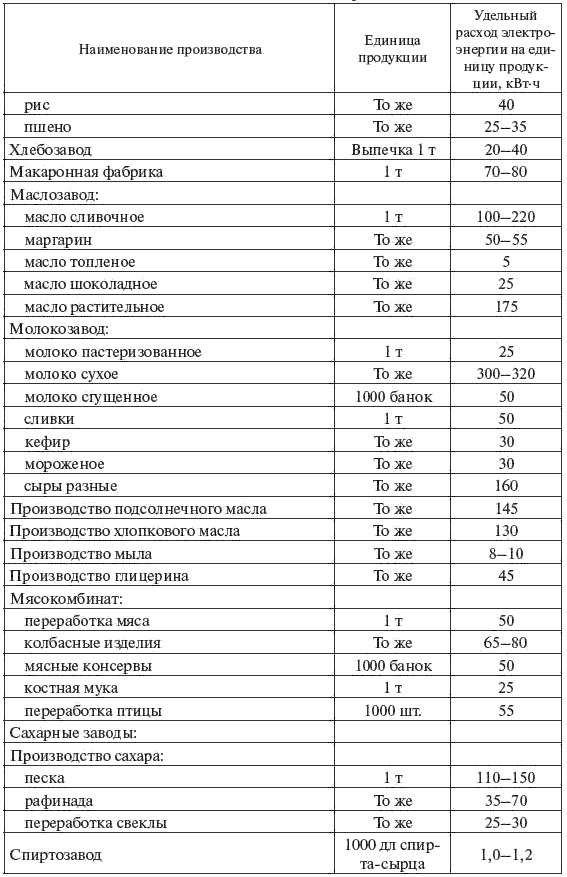

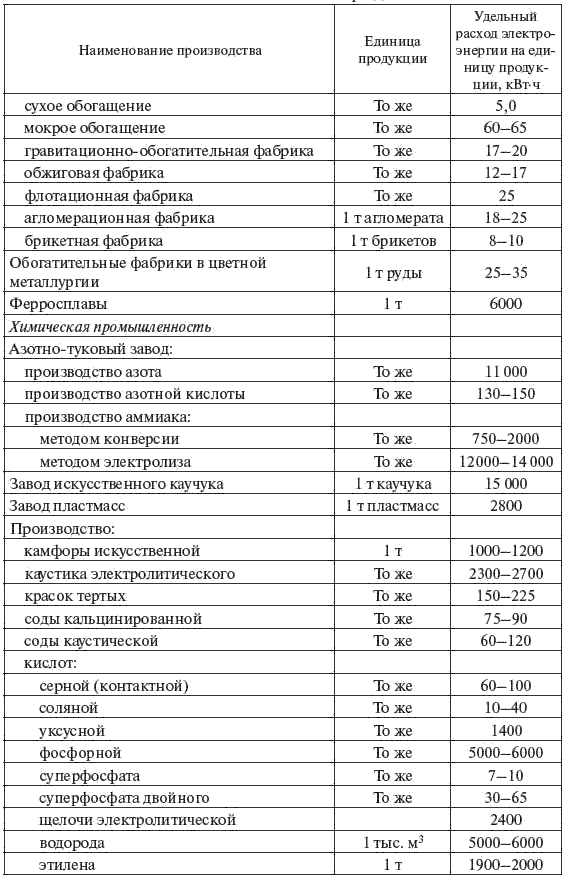

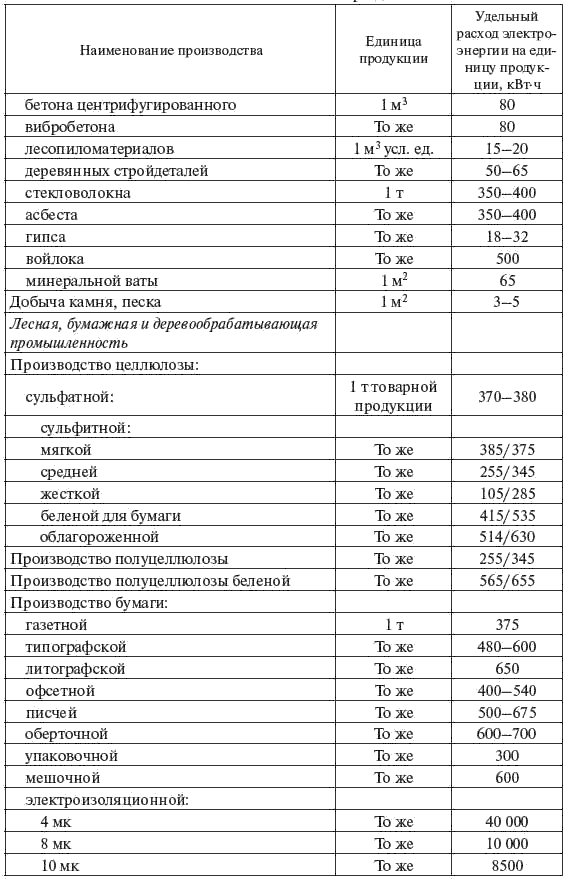

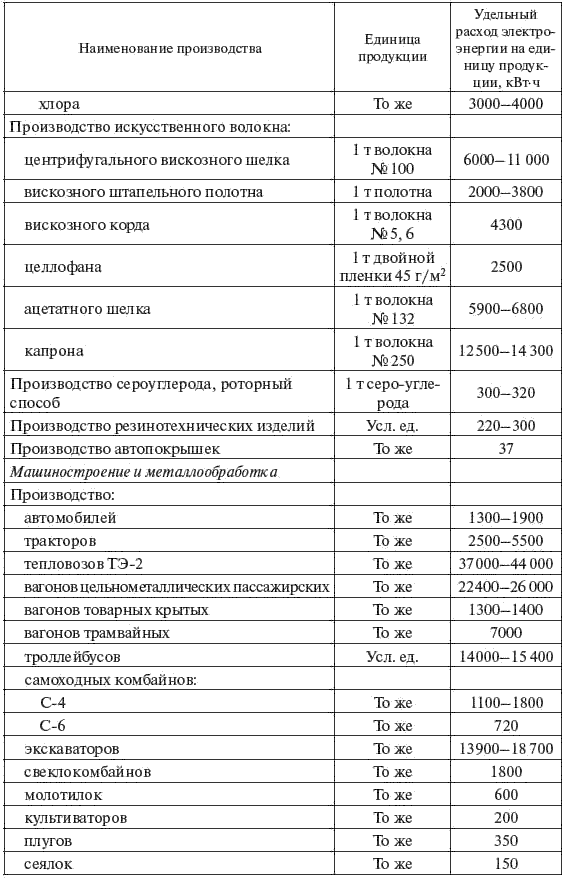

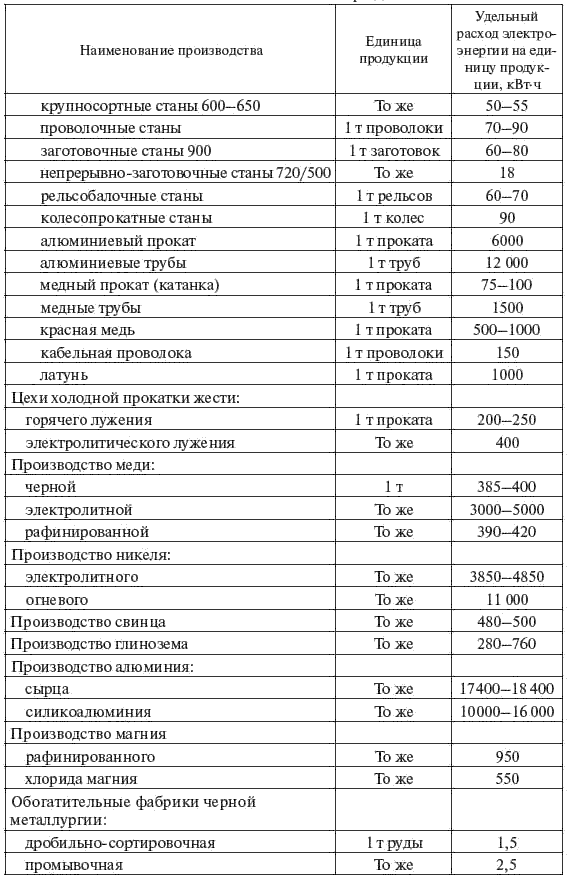

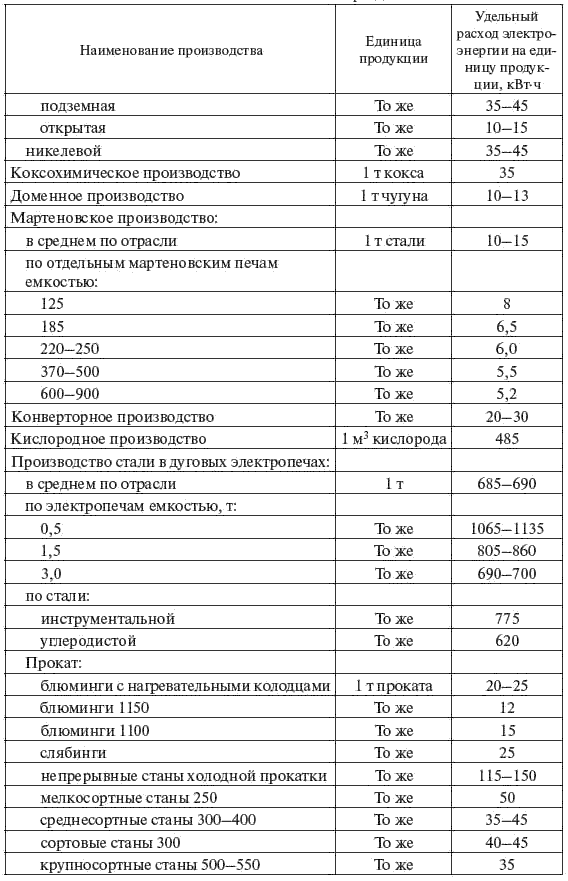

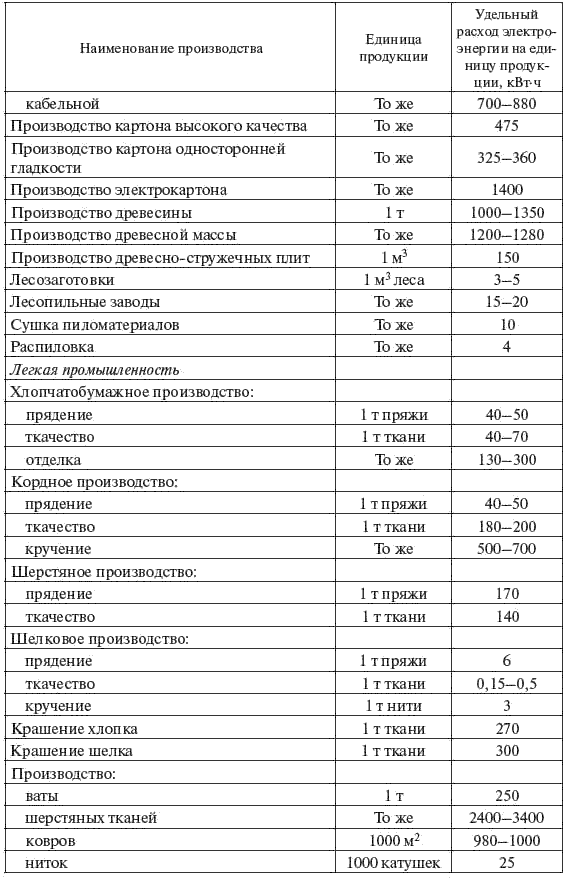

При отсутствии проектных проработок расход электроэнергии, потребляемой предприятием, Агод определяется на основании годового объема выпускаемой продукции М и удельных показатели расхода электроэнергии Ауд. В табл. 2.3 приведены ориентировочные показатели удельного расхода электроэнергии по видам продукции, составленные на основе обобщенных отчетных данных по промышленным предприятиям. Удельные показатели табл. 2.3 характеризуют уровень, достигнутый с помощью внедрения новых и совершенствования существующих технологических процессов, проведения в последнее время политики снижения расхода электроэнергии.

На изменение промышленного электропотребления в перспективе влияют следующие факторы:

на увеличение удельных расходов — повышение безопасности и комфортности труда (подземные выработки, шахты), усложнение условий добычи сырья (угледобыча, нефтедобыча), углубление переработки сырьевых продуктов (нефтепереработка),

вовлечение в производство ресурсов с низким содержанием ценных компонентов, повышение качества продукции за счет применения электроемких технологий и др.;

на уменьшение удельных расходов — совершенствование технологий, повышение эффективности использования электроэнергии (черная и цветная металлургия, химия, машиностроение), внедрение мероприятий по экономии электроэнергии.

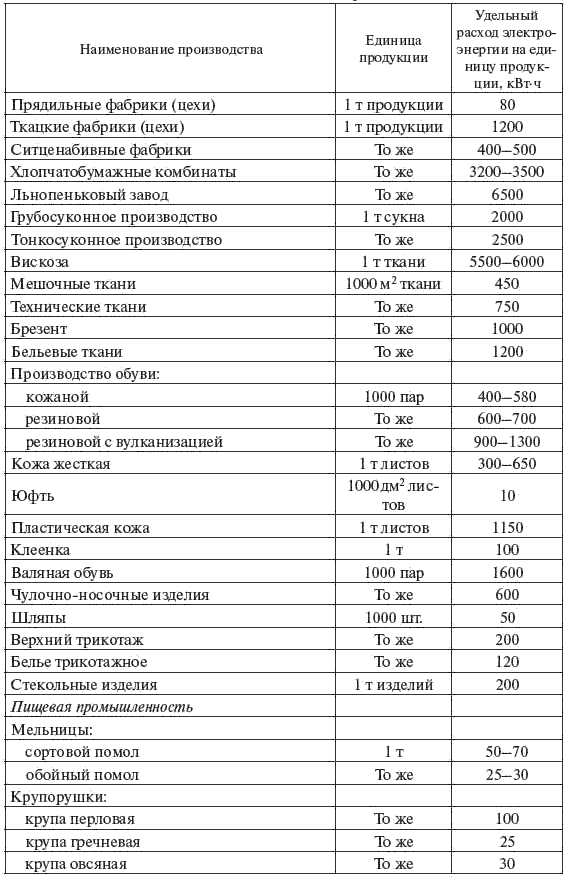

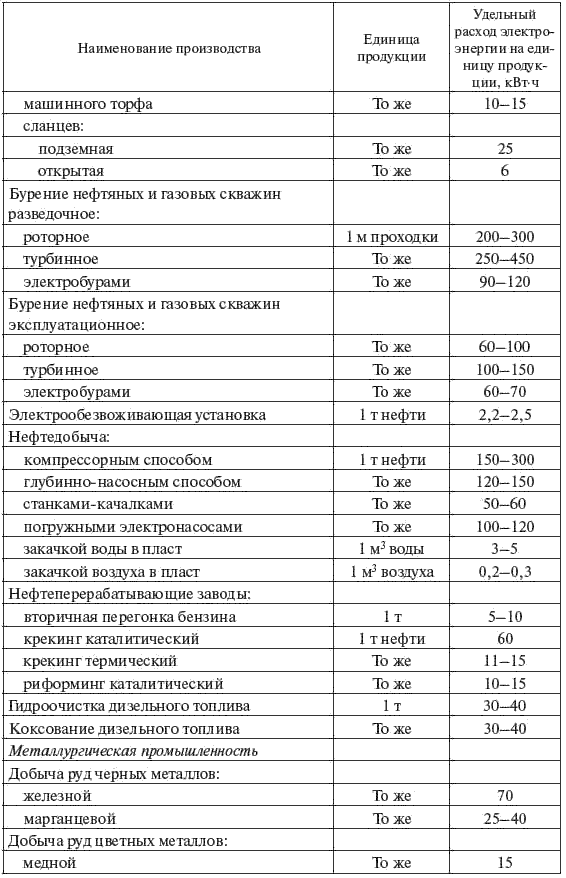

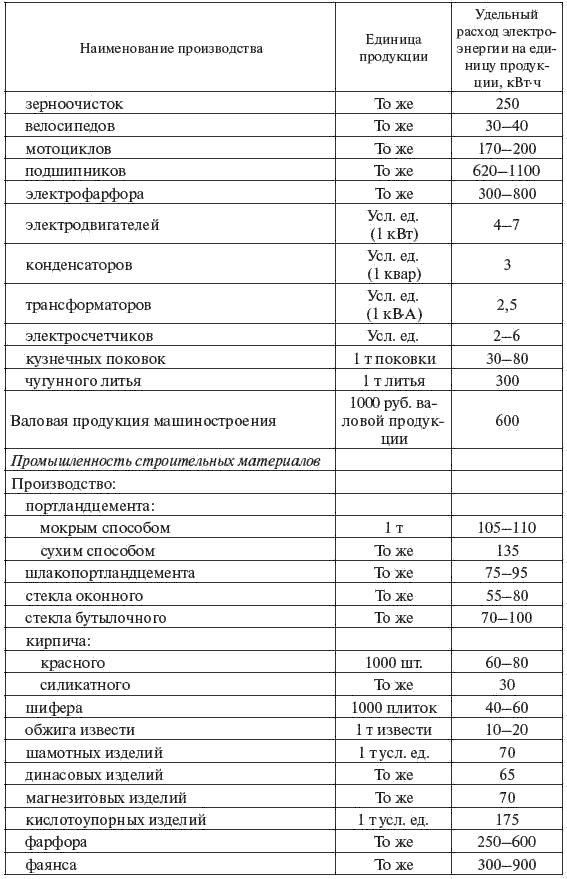

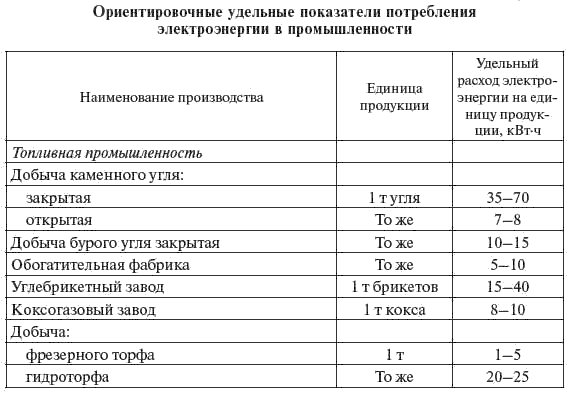

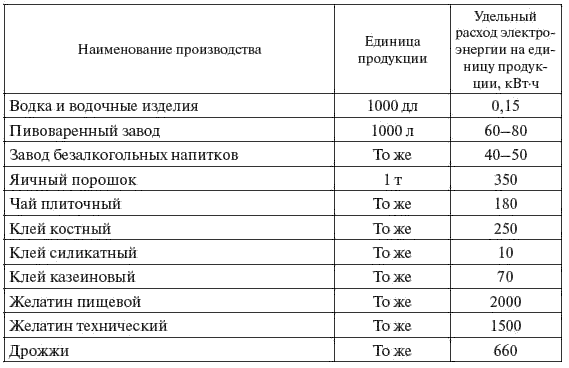

Таблица 2.3
