Справочник по проектированию электрических сетей

Файбисович Д. Л.

Демонтаж оборудования ПС — разборка оборудования со снятием его с места установки и (в необходимых случаях) консервацией с целью перемещения на другое место или с целью замены новым оборудованием в период реконструкции, расширения или технического перевооружения предприятий, зданий и сооружений. При этом разборка оборудования со снятием или без снятия с места установки для выполнения ремонта к демонтажу оборудования не относится.

Затраты на демонтаж определяются в зависимости от характеристик оборудования, стоимости работ по его монтажу, а также от дальнейшего предназначения демонтируемого оборудования.

Стоимость

демонтажа оборудования рассчитывается в соответствии с порядком определения затрат на демонтаж оборудования, изложенным в «Указаниях по применению федеральных единичных расценок на монтаж оборудования (ФЕРм-2001)» — МДС 81–37.2004. Согласно указанному порядку затраты на демонтаж оборудования определяются путем применения усредненных коэффициентов к стоимости монтажа оборудования (учитывается сумма затрат на оплату труда и эксплуатацию машин; стоимость материальных ресурсов не учитывается).

Стоимость монтажа оборудования принята в соответствии с «Федеральными единичными расценками на монтаж оборудования» 2001 г., сборник № 8 м «Электротехнические установки».

Коэффициенты к стоимости работ по монтажу оборудования установлены исходя из дальнейшего предназначения демонтируемого оборудования:

Стоимость демонтажа основного оборудования подстанций приведена в табл. 7.32.

Стоимость работ по демонтажу ВЛ 35-330 кВ включает в себя затраты по демонтажу опор ВЛ (железобетонных и стальных), а также проводов и грозозащитных тросов.

Затраты на демонтаж опор ВЛ 35-330 кВ рассчитаны в соответствии с порядком определения затрат на демонтаж конструкций, изложенном в «Указаниях по применению Федеральных единичных расценок на строительные и специальные строительные работы (ФЕР-2001)» — МДС 81–36.2004.

Затраты на работы по демонтажу проводов и грозозащитных тросов для ВЛ 35-330 кВ определены в соответствии с общими указаниями, приведенными в сборнике ФЕРм-2001 № 33 «Линии электропередачи» — ФЕРм 81-02-33—2001.

Согласно перечисленным выше указаниям затраты на демонтажные работы определяются по соответствующим единичным расценкам (ФЕРм 81-02-33—2001) на установку опор, подвеску проводов и тросов без учета стоимости материальных ресурсов. При этом к затратам на оплату труда рабочих-строителей, эксплуатацию строительных машин и механизмов применяются следующие коэффициенты:

Стоимость демонтажных работ по ВЛ 35-330 кВ приведена в табл. 7.33.

Таблица 7.32

Окончание табл. 7.32

Таблица 7.32

7.6.

Порядок и пример расчета стоимости линий электропередачи и подстанций

7.6.1. Порядок расчета

Расчет стоимости строительства ВЛ ведется в следующей последовательности определяются:

1. Базисная стоимость ВЛ в ценах 2000 г. (табл. 7.4).

2. Затраты на вырубку и подготовку просеки (цены 2000 г., табл. 7.8).

3. Затраты на устройство лежневых дорог (цены 2000 г., табл. 7.8).

4. Дополнительные затраты, учитывающие усложняющие условия строительства с учетом поправочных коэффициентов к базисным показателям (цены 2000 г., табл. 7.9).

5. Базисная стоимость концевых устройств (цены 2000 г., табл. 7.18).

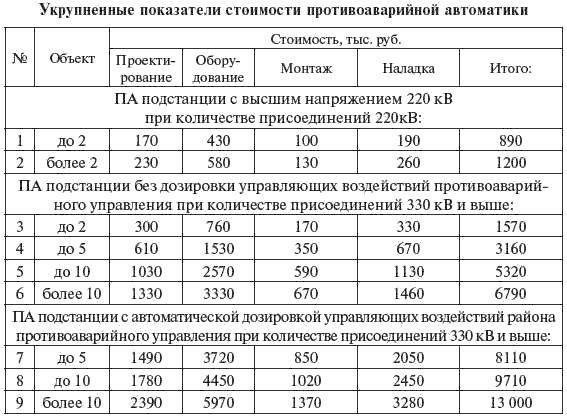

6. Затраты, связанные с монтажом и наладкой устройств ПА (цены 2000 г., табл. 7.30).

7. Стоимость постоянного отвода земельного участка под опоры ВЛ (табл. 3.4, табл. 7.3).

8. Затраты в текущем уровне цен суммируются.

9. К полученной сумме затрат добавляются затраты на проектно-изыскательские работы, благоустройство, временные здания и сооружения, прочие работы (см. вводную часть п. 7.2).

7.6.2. Пример расчета стоимости строительства ВЛ 220 кВ

ВЛ 220 кВ предназначена для усиления внешнего электроснабжения энергоузла и прокладывается между ГЭС и ПС энергоузла. Расчет выполнен в ценах на 01.01.2011 г.

1. Общая характеристика района прохождения ВЛ 220 кВ

1.1. Месторасположение ВЛ — Западная Сибирь

1.2. Длина ВЛ — 75 км, в т. ч.

залесенность трассы — 15 км

1.3. Рельеф местности — Равнинный

1.4. Обустройство лежневых дорог — 7 км

1.5. Под опоры ВЛ изымаются земли сельхозугодий.

2. Технические показатели ВЛ

2.1. Количество цепей — 1

2.2. Характеристика опор — Свободностоящие

2.3. Материал опор — Металл

2.4. Марка и сечение Al и стальной части — АС 300/32

2.5. Нормативный скоростной напор ветра — 400 Па

2.6. ПА принята для ПС с высшим напряжением 220 кв при количестве присоединений до двух

2.7. Концевые устройства предусматривают установку по одному комплекту элегазовых выключателей с каждой стороны ВЛ.

Таблица 7.34

В ценах на 01.01.2011 г. стоимость строительства ВЛ 220 кв составит: 144,511 x 5,39 = 778,9 млн руб., где 5,39 — индекс цен по капитальным вложениям по объектам электроэнергетики на начало 2011 г. по отношению к уровню цен 2000 г. (табл. 7.1). Стоимость 1 км — 10,38 млн руб.

7.6.3. Пример расчета стоимости ПС 220 кВ

1. Общая характеристика района размещения ПС
