1.1. Месторасположение ПС — Европейская часть России

1.2. Рельеф площадки ПС — равнинный.

1.3. Грунты — суглинки.

2. Технические показатели подстанции 220/110/10 кВ

2.1. Мощность — 250 мВ-А

2.2. Тип и количество трансформаторов:

АТДЦТН 125000/220/110/10, 2 шт.

2.3. Главная схема электрических соединений:

на стороне 220 кВ — одна рабочая секционированная выключателем система шин;

на стороне 110 кВ — одна рабочая секционированная выключателем система шин.

2.4. Количество выключателей на стороне:

ВН — КРУЭ 220 кВ, 7 ячеек с выключателями;

СН — КРУЭ 110 кВ, 7 ячеек с выключателями.

2.5. ЗРУ-10 кВ — 4-секционное, рассчитанное на установку 46 ячеек вакуумных выключателей.

2.6. Количество отходящих линий — 4 ВЛ 220 кВ и 4 ВЛ 110

кВ.

2.7. ПА принята при количестве присоединений 220 кВ более двух.

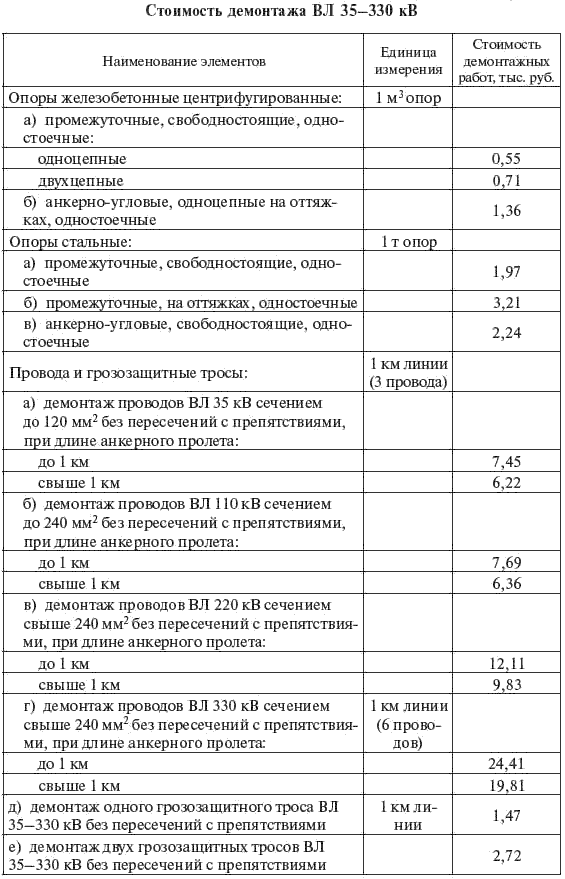

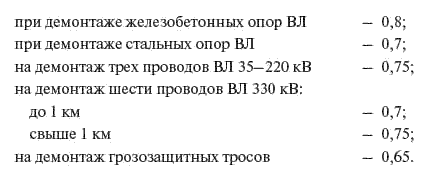

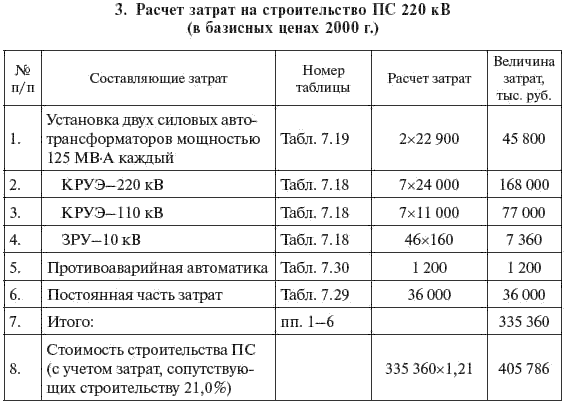

Таблица 7.35

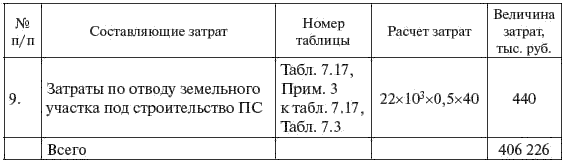

Окончание табл. 7.35

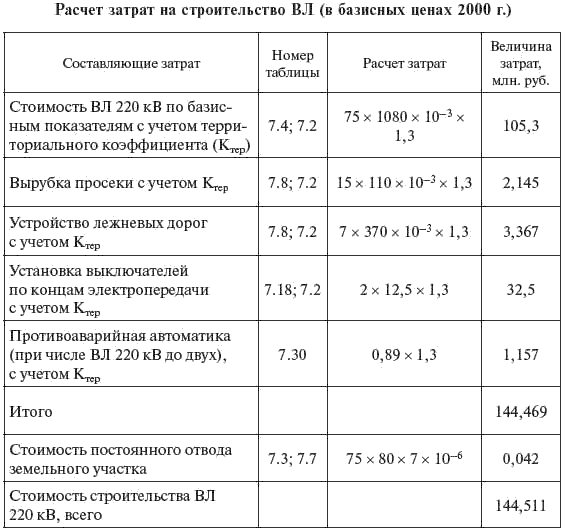

В ценах на 01.01.2011 г. стоимость ПС 220 кВ составит: 406226 х х 5,39 = 2189558 тыс. руб. = 2190 млн руб., где 5,39 — индекс по капитальным вложениям по объектам электроэнергетики на начало 2011 г. по отношению к уровню 2000 г. без учета НДС (табл. 7.1).

7.7. Отдельные данные по стоимости электросетевых объектов и их элементов в зарубежных энергосистемах (справочно)

Строительство электрических сетей напряжением 110 кВ и выше ведется в зарубежных странах, как правило, специализированными организациями. Участие указанных организаций в торгах по строительству электросетевых объектов не только в своих странах, но и за их пределами определяет конфиденциальный характер стоимостных показателей. Так, при проведении тендеров по строительству ВЛ и ПС данные по стоимости электросетевых объектов, как правило, для всех участвующих в торгах не раскрываются. Это характерно и для заводов — изготовителей электротехнического оборудования.

Существующая высокая плотность электрической сети в большинстве развитых стран Европы, значительная стоимость земельных участков при невысоком росте спроса на электроэнергию определяют умеренные темпы строительства новых ВЛ и ПС. В технической литературе отсутствуют обобщенные данные по стоимостным показателям объектов электросетевого строительства.

В США темпы электросетевого строительства в последние годы также невелики и существенно уступают масштабам строительства в 70-80-е гг. В работу вводятся единичные объекты ВЛ и ПС напряжением 765 и 500 кВ. Общие объемы строительства ВЛ и ПС напряжением 230 и 345 кВ в 1,5–2,0 раза ниже, чем 10–15 лет назад.

В настоящем разделе приведены средние данные по стоимости строительства ВЛ напряжением 115, 230 и 500 кВ в США, а также ВЛ 110–400 кВ в Европе, относящиеся к концу 90-х гг.

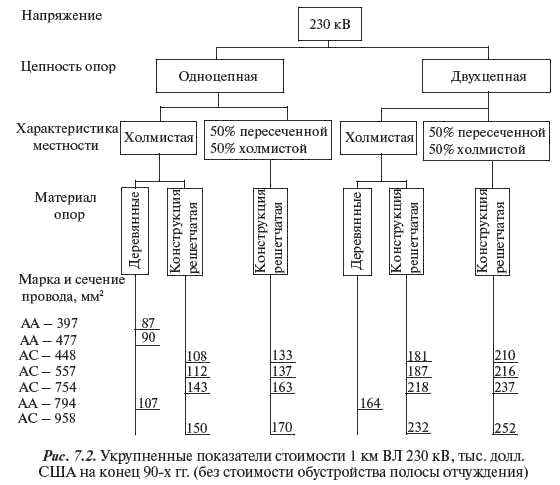

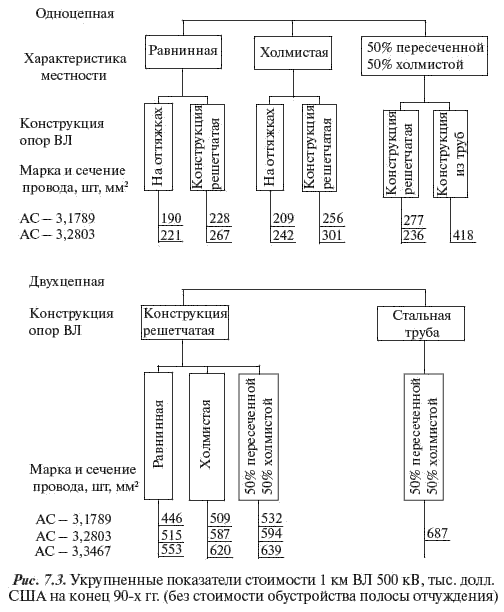

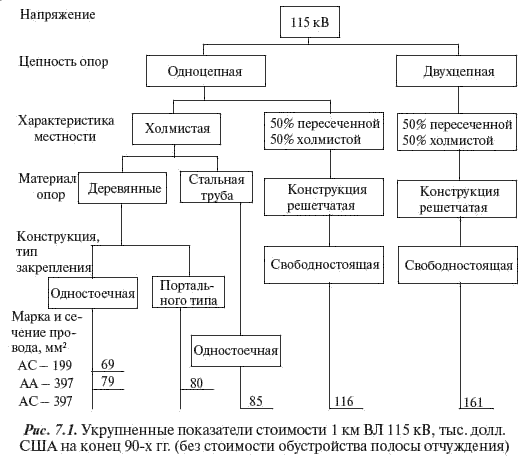

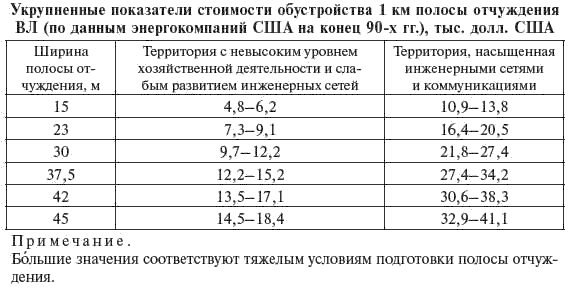

На рис. 7.1, 7.2 и 7.3 приведены УСП ВЛ напряжением 115, 230 и 500 кВ в США, а в табл. 7.37 — затраты на освоение полосы отчуждения линий электропередачи.

Таблица 7.37

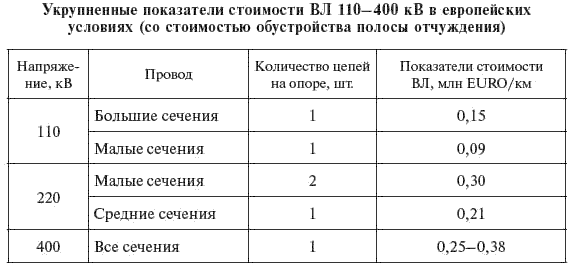

УСП ВЛ 110–400 кВ в европейских условиях по состоянию на конец 90-х гг. со стоимостью обустройства полосы отчуждения приведены в табл. 7.38.

Таблица 7.38

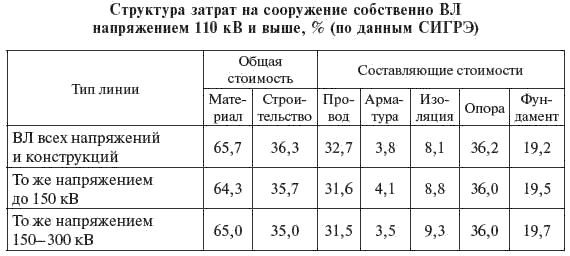

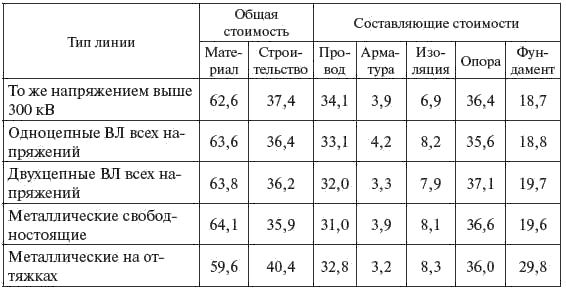

Усредненная структура затрат по составляющим собственно ВЛ напряжением 110 кВ и выше по энергосистемам 37 стран приведена в табл. 7.39 (данные СИГРЭ).

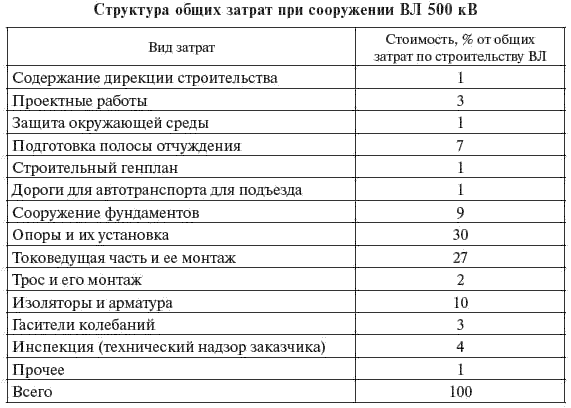

Структуру общих затрат при сооружении ВЛ 500 кВ отражают показатели табл. 7.40 (по данным

США).

Таблица 7.39

Окончание табл. 7.39

Таблица 7.40

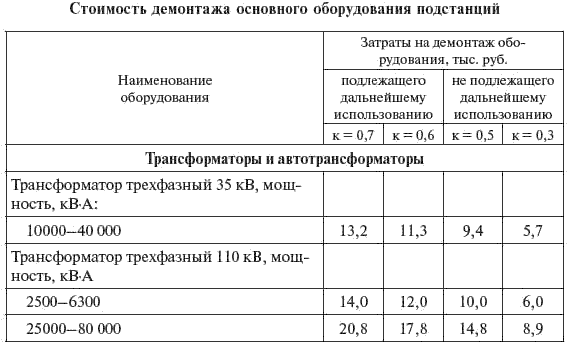

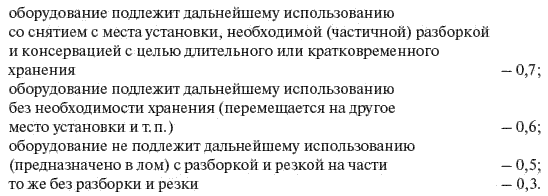

В настоящем разделе приведены данные о стоимости некоторых типов оборудования (трансформаторы, выключатели, конденсаторные и реакторные установки, а также постоянная часть затрат по ПС).

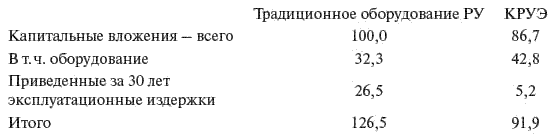

В последние 15–20 лет общей тенденцией в энергокомпаниях Европы и США является широкое использование оборудования с изоляцией из элегаза. Несмотря на то что стоимость этого оборудования в 1,3–1,8 раза выше традиционного, учет других влияющих на стоимость факторов (транспорт, монтаж, размеры площадки ПС и др.) приводит к предпочтительности применения КРУЭ во всем диапазоне повышенных напряжений. Ниже приведена структура затрат (%) РУ 420 кВ для традиционного оборудования и выполненного с использованием КРУЭ (по данным концерна АББ).

В укрупненные показатели стоимости концерна АББ включена стоимость земли, в связи с чем показатели стоимости ПС могут изменяться в диапазоне ±30 % в зависимости от места расположения ПС.

Показатели стоимости ячеек трансформаторов, выключателей, конденсаторных и реакторных установок, а также постоянная часть затрат по ПС приведены в табл. 7.41-7.46.

Таблица 7.41
