Справочник по проектированию электрических сетей
Шрифт:

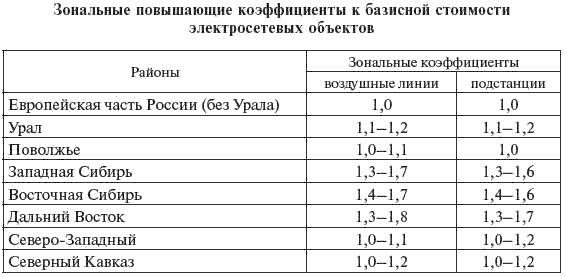

Для районов Крайнего Севера и приравненных к ним местностей России ориентировочная стоимость строительства линий электропередачи может быть определена применением повышающих коэффициентов 2–2,7. К стоимости сооружения ПС в этих районах может применяться коэффициент 1,5–2,0 (в отдельных случаях для мощных ПС со сложной схемой доставки оборудования и тяжелыми условиями строительства — до 3,0).
УСП учитывают все затраты в сооружение ВЛ и ПС по объектам производственного назначения (базисные показатели стоимости). Затраты, связанные со строительством ремонтно-производственной базы, жилстроительством, использованием вертолетов, производством специальных строительных работ (плывуны,
Затраты, не включенные в базисные показатели, определяются индивидуальным расчетом или по проекту-аналогу.
Стоимость отчуждаемых земельных участков — постоянный отвод земель — для линий электропередачи и ПС принимается с учетом «Правил определения размеров земельных участков для размещения воздушных линий электропередачи и опор линий связи, обслуживающих электрические сети», утвержденных Правительством РФ, и «Норм отвода земель для электрических сетей напряжением 0,38-750 кв», утвержденных РАО «ЕЭС России».

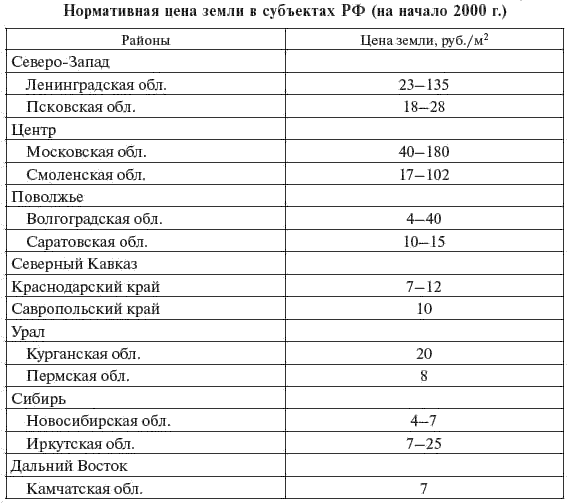

Затраты на отвод земельного участка (изъятие, предоставление и передача его в собственность или аренду, а также затраты по аренде земельного участка в период строительства) определяются в соответствии с земельным законодательством РФ, а также положениями, утвержденными соответствующей территориальной администрацией субъектов РФ. Средства на оплату за землю при изъятии земельного участка для строительства ПС и ВЛ определяются исходя из нормативной цены земли в соответствии с постановлением Правительства РФ от 15.03.1997 г. № 319 «О порядке определения нормативной цены земли» нормативная цена земли ежегодно определяется органами исполнительной власти субъектов РФ для земель различного целевого назначения по оценочным зонам, административным районам и поселениям в табл. 7.3 приведены некоторые нормативные значения цены земли для отдельных регионов страны (максимальные и минимальные значения) в соответствии с государственной кадастровой оценкой земель.
Средства на возмещение потерь сельскохозяйственного производства, вызванных изъятием (или временным занятием) земельных участков, определяются в размере стоимости освоения равновеликой площади новых земель. Размер освоения стоимости новых земель принимается на основе «Нормативов стоимости освоения новых земель взамен изымаемых сельскохозяйственных угодий для несельскохозяйственных нужд», утвержденных постановлением Правительства РФ от 28.01.1993 г. № 77 (с изменениями от 07.05.2003 г.) «Об утверждении положения о порядке возмещения убытков собственникам земли, землевладельцам, землепользователям, арендаторам и потерь сельскохозяйственного производства».
Таблица 7.3
7.2. Воздушные линии
Укрупненные стоимостные показатели составлены для ВЛ 35-500 кВ на унифицированных стальных и железобетонных опорах, 750 кВ — на типовых стальных опорах и 1150 кВ — на стальных опорах индивидуального проектирования. В стоимостных показателях магистральных ВЛ учтена подвеска волоконно-оптического кабеля связи.
УСП ВЛ составлены с учетом гололедных и ветровых нагрузок, соответствующих требованиям ПУЭ 7-го издания.
УСП ВЛ составлены с учетом использования сталеалюминиевых проводов марки АС по ГОСТ 839-80 с учетом последующих дополнений.
Базисные показатели стоимости ВЛ переменного тока напряжением 35-1150 кВ приведены
2.5–3,0 % — временные здания и сооружения;
5.0–6,0 % — прочие работы и затраты;
1.5–2,0 % — содержание службы заказчика-застройщика, строительный контроль;
10.0-11,0 % — проектно-изыскательские работы и авторский надзор.
Большие значения затрат относятся к ВЛ напряжением 500 кВ и выше.
Затраты табл. 7.5 соответствуют средним условиям строительства и нормативному ветровому давлению до 0,6 кПа. При прохождении ВЛ в более сложных условиях, чем приведены в табл. 7.6, затраты на сооружение ВЛ увеличиваются (табл. 7.9). При этом отдельные усложняющие условия строительства учитываются независимо друг от друга.
В случаях, когда отсутствует подробная информация об условиях прохождения ВЛ, базисные показатели могут быть использованы без корректировки.
При учете затрат на установку выключателей по концам электропередачи добавляются затраты на противоаварийную автоматику (табл. 7.30).
Добавляя к базовым показателям стоимость постоянного отвода земельного участка под строительство, а при необходимости — стоимость вырубки просеки и устройства лежневых дорог, получаем необходимый объем капитальных вложений для строительства ВЛ.
Стоимость постоянного отвода земли принимается с учетом расчетных значений площади отвода под опоры ВЛ и стоимости земли.
Таблица 7.4
Окончание табл. 7.4
Таблица 7.5
Таблица 7.6
Стоимость постоянного отвода земли принимается с учетом расчетных значений площади отвода под опоры ВЛ и стоимости земли. Площади постоянного отвода земли под опоры ВЛ зависят от типа и материала опор, использования расчетного пролета и др. При использовании типовых опор ВЛ и средних условий сооружения ВЛ площадь постоянного отвода земли может быть принята по данным табл. 7.7. Для опор на оттяжках площадь отвода земли соответственно увеличивается.
Таблица 7.7
Для участков вЛ, проходящих по лесу, стоимость вырубки просеки определена для леса со средними показателями крупности, высоты и твердости пород древесины с учетом корчевки пней под дороги и площадки опор. Затраты на вырубку просеки и устройство лежневых дорог по болотистым участкам трассы при отсутствии более подробных данных могут быть приняты по данным табл. 7.8.
Таблица 7.8
