Справочник по проектированию электрических сетей

Файбисович Д. Л.

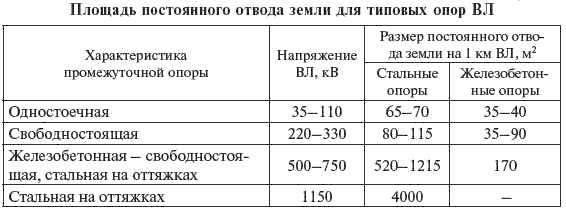

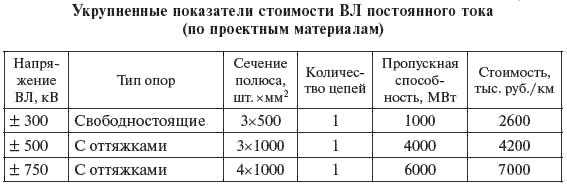

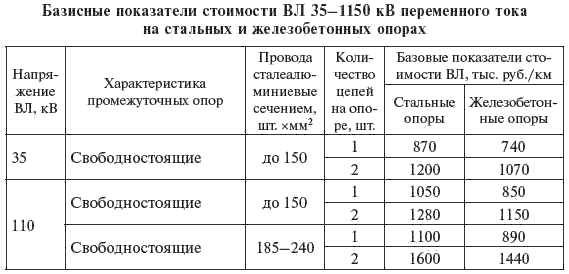

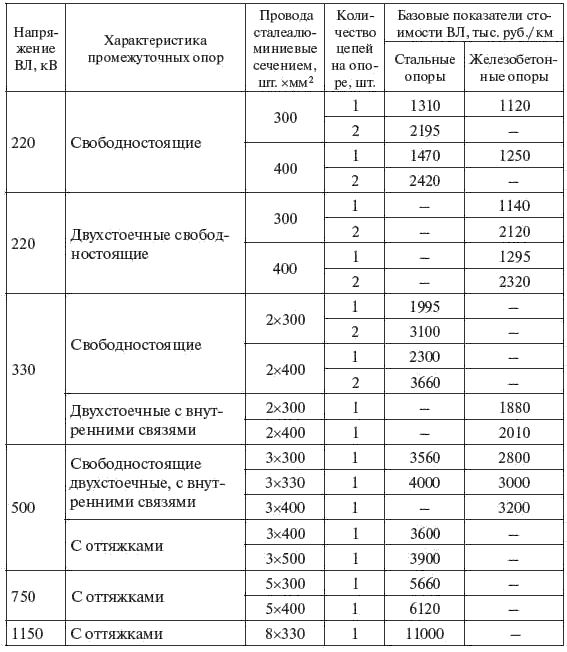

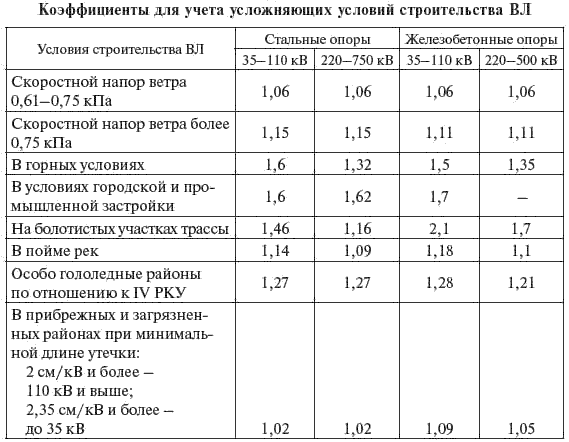

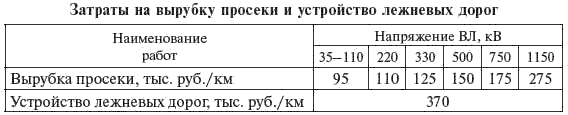

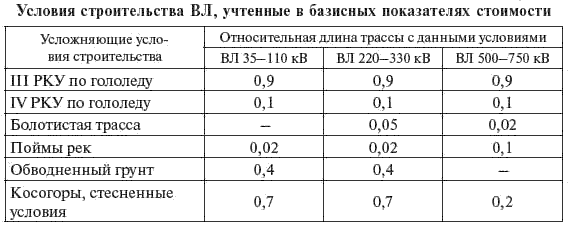

Дополнительные затраты, учитывающие усложненные условия строительства, могут быть приняты для соответствующих участков трассы с использованием повышающих коэффициентов по отношению к базисным показателям стоимости (табл. 7.9).

Таблица 7.9

При необходимости сооружения больших переходов ВЛ через судоходные реки, каналы, проливы, другие

водные преграды и ущелья их стоимость определяется специальным расчетом. Для предварительной оценки стоимость перехода может быть принята с учетом данных табл. 7.10.

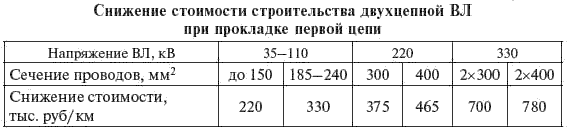

Стоимость двухцепной ВЛ с временной подвеской одной цепи может быть определена как стоимость двухцепной ВЛ за вычетом затрат, приведенных в табл. 7.11.

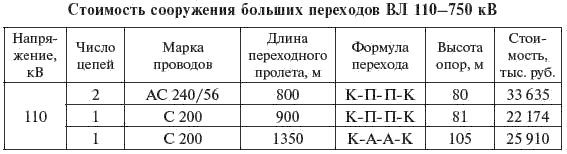

Таблица 7.10

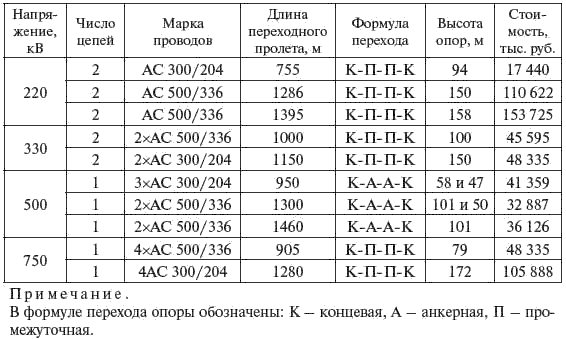

Окончание табл. 7.10

Таблица 7.11

Стоимость линейных ячеек на ПС (электростанциях) для присоединения ВЛ рекомендуется учитывать по табл. 7.18.

7.3. Кабельные линии

В основу определения УСП КЛ 6-10 и 35 кВ положены «Показатели стоимости электрических городских сетей» и «Укрупненные показатели стоимости строительства» института «Гипрокоммунэнерго», а также стоимостные показатели ряда конкретных проектов.

УСП по КЛ 110 и 220 кВ приняты на основании обобщения смет к рабочей документации конкретных объектов ОАО «Институт «Энергосетьпроект».

Стоимостные показатели КЛ существенно зависят от принятой трассы, характера и числа пересекаемых инженерных коммуникаций, сопутствующих затрат, а также от способа прокладки КЛ. При небольших длинах это определяет существенный разброс удельных значений УСП КЛ. В наибольшей степени это относится к КЛ напряжением 110 кВ и выше при их прокладке в туннеле. Приведенные в табл. 7.12 и 7.13 значения УСП учитывают затраты на кабель, подготовку трассы, включая ее проектирование и юридическое оформление, строительно-монтажные работы, специальные переходы (железнодорожные узлы, магистральные дороги и центральные площади и т. п.), разборку и восстановление асфальтобетонных покрытий, вывоз — завоз грунта для обратной засыпки при прокладке КЛ 110 кв и выше в траншеях центральной части крупнейших городов. При подводной прокладке КЛ затраты учитывают размыв траншеи и пригрузку КЛ мешками с песком.

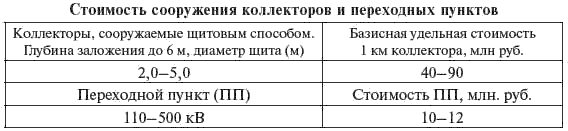

При оценке стоимости КЛ в центральной части крупнейших городов следует учитывать стоимость сооружения коллектора (туннеля).. Стоимость сооружения коллекторов приведена в табл. 7.14.

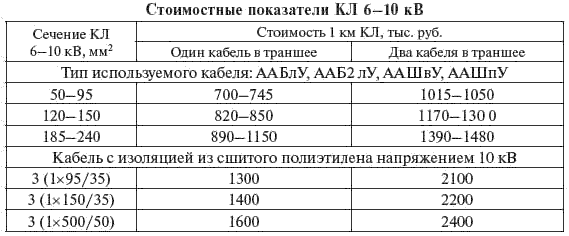

Таблица 7.12

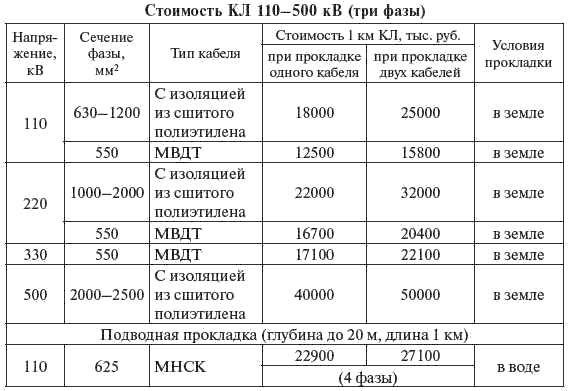

Таблица 7.13

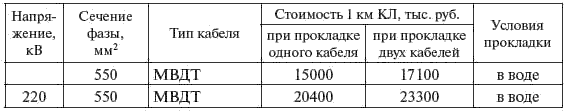

Окончание табл. 7.13

Таблица 7.14

< image l:href="#"/>

7.4. Подстанции

УСП распространяются на вновь сооружаемые, а также расширяемые и реконструируемые ПС.

УСП приведены для открытых ПС 35 кВ и выше и закрытых ПС 110–500 кВ, выполненных по типовым схемам электрических соединений РУ.

УСП ПС 35 кВ и выше приведены в

ценах 2000 г. по ПС в целом и по отдельным основным элементам, к которым относятся: отдельные ячейки выключателей; трансформаторы (АТ); компенсирующие и регулирующие устройства; постоянная часть затрат; ПА.

В показатели стоимости ПС включены также стационарные устройства для ревизии трансформаторов (500 кВ и выше) и затраты на внешние инженерные сети (дороги, водопровод и др.) в объемах, предусмотренных «Нормами технологического проектирования подстанций переменного тока с высшим напряжением 35-750 кВ»

Базисные показатели стоимости ПС приведены без учета НДС, соответствуют нормальным условиям строительства и учитывают все затраты производственного назначения, а так же затраты на временные здания и сооружения, проектно-изыскательские работы, авторский надзор и прочие работы. Базисные показатели стоимости ПС приведены в табл. 7.15 и 7.16 для наиболее распространенных типов ПС с использованием элегазового оборудования.

При составе основного оборудования и количестве отходящих ВЛ, отличающихся от указанных в табл. 7.15 и 7.16, а также при расширении и реконструкции ПС оценку стоимости сооружения ПС следует корректировать с учетом конкретных данных, а при их отсутствии — по данным табл. 7.18-7.30.

Таблица 7.15

Окончание табл. 7.15

Таблица 7.16

УСП ПС ППТ ±500 и ±750 кВ оцениваются величиной 1375–1900 руб./кВт, при этом меньшие значения соответствуют мощности ПС 3000 МВт, большие — 1000 МВт. Стоимостные показатели ПС ППТ ±300 кВ рекомендуется оценивать средней величиной 2000 руб./кВт.

Для определения полной стоимости ПС к базисным показателям добавляется стоимость постоянного отвода земли. Стоимость постоянного отвода принимается с учетом расчетных значений площади земельного участка под ПС и рекомендаций общей части. Площадь постоянного отвода земли зависит от схемы электрических соединений, исполнения и компоновки ПС. При использовании типовых схем электрических соединений и оборудования отечественного производства примерная площадь постоянного отвода земли может быть принята по данным табл. 7.17.

Таблица 7.17

Учитывая многообразие компоновок, используемых материалов и состава основного оборудования ПС, а также весьма значительный и различный по составу объем работ при расширении и реконструкции ПС, их стоимость может быть определена набором отдельных основных элементов, к которым относятся:

1. отдельные ячейки выключателей;

2. трансформаторы (АТ);

3. компенсирующие и регулирующие устройства;

4. постоянная часть затрат;

5. ПА;

6. затраты на временные здания и сооружения, проектно-изыскательские работы, авторский надзор и прочие работы.

Затраты по п. 6 составляют значения, равные (в процентах от суммы затрат по пп. 1–5):

1.5–2,0 % — временные здания и сооружения;

8.5–9,0 % — прочие работы и затраты;

1.0–1,2 % — содержание службы заказчика-застройщика, строительный контроль;

10.0-11,0 % — проектно-изыскательские работы и авторский надзор.
