Ручные сверлильные электромашины трудноуправляемы в столь податливом материале, как дерево, но все же небольшая электромашина пистолетного типа (до 8 мм) может пригодиться, особенно при работе с щитами из древесностружечных и древесноволокнистых плит, а также при большом количестве крепежных деталей в виде шурупов и нагелей разного рода.
В книге не приводятся марки ручных электромашин ввиду довольно большого количества образцов, которые к тому же все время меняются, улучшаются и получают при этом новые названия. Весьма различны они и по стоимости — от 50 до 400 рублей. Самое главное — это уяснить принципиальные преимущества и возможности такого инструмента в зависимости
Все электромашины требуют заточки и наладки режущих частей — ножей, пил, фрез.
При заточке строгальных ножей необходимо выдержать прямолинейность режущей кромки и угол заточки (30°). На руках нож точно выточить нельзя, поэтому нужно сделать к точилу приспособление, подобное тому, что показано на рис. 8. Править на оселке резец не обязательно.
Поскольку в поперечном пилении нет особой надобности, нужно иметь разные диски только для продольного пиления. Зубья диска разводятся не менее чем на 1/3 толщины, отгиб проверяют приспособлением. Чем диск тоньше, чем легче пилить, тем меньше опилок. Заточка ведется с двух сторон вразноточку с уклоном напильника к плоскости диска на 75-80° или на плоском наждачном круге со скошенной фаской. Металлорежущие дисковые фрезы, используемые для обработки дерева, затачивают вразноточку с уклоном 60° и для отвода опилок снабжают прорезями через два зуба. Глубина прорезей около 8 мм. Разводить фрезу нельзя — она сломается.
Следует все же отметить, что для серьезных занятий столярным делом наличие циркульной электропилы в наборе инструмента обязательно. Это даст возможность сосредоточить внимание на основном — качестве ручной работы и художественном использовании дерева.
Молотки, киянки, клещи, вспомогательный инструмент (рис. 9). Столярный молоток имеет прямоугольное сечение 27x32 мм, прямую нижнюю кромку и особой формы хвост. Конец хвоста закруглен и заполирован (им притирают фанеру при облицовке изделий шпоном). Молотки эти в продажу не поступают и могут быть выполнены лишь по заказу. При невозможности приобрести такой молоток следует применять молоток с квадратным, а не круглым бойком.

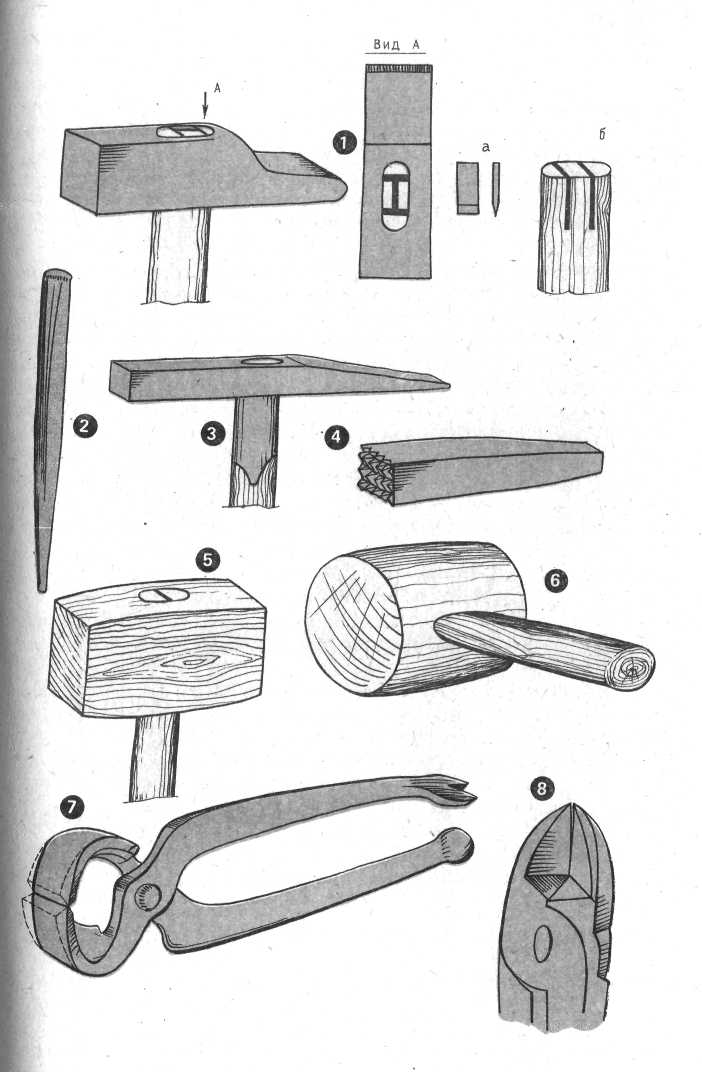

Рис. 9. Молотки, чеканка, киянки, клещи
1 — столярный молоток с притиром: а — клинья; б — пропилы в рукоятке; 2 — добойник (для шпилек); 3 — обойный молоток (применяют и для работы в углублениях) ; 4 — чеканка крупная; 5 — киянка прямая бочковатая из свилеватого дерева; 6 — киянка круглая из стволика твердой породы; 7 — клещи-кусачки (пунктиром показана часть, подлежащая стачиванию); 8 — кусачки бокорезы
Киянка — деревянный массивный молоток служит для нанесения ударов по деревянным частям инструмента. Делают его из свилеватого прочного дерева, текстолита или ударопрочной пластмассы. Форма киянки может быть цилиндрическая, бочкообразная или прямоугольная. Диаметр ее 8-10 см, 12-14 см.
Для забивания гвоздей и шпилек в углублениях изготовляют специальный молоток с тонким и длинным бойком.
Насаживать молоток и киянку следует тщательно, на хорошую прочную рукоятку из кизила, груши, акации. Расклинку забивают в сделанные для этого пропилы (см. рис. 9). Длина рукоятки около 30 см.
Для вытаскивания гвоздей и откусывания их шляпок при изготовлении различных шпилек столяру необходимо иметь клещи-кусачки. Для этого у клещей размером 180-200 мм затачивают наостро губки так, чтобы сверху не было никакой фаски. Заточенные таким образом клещи могут ухватить гвоздь, мало
Потребность в шпильках в столярном деле бывает довольно большая, например, при работе с установкой раскладок, закрывающих стыки щитовых элементов. Откусывание шляпок гвоздей при изготовлении шпилек в столярном деле обязательно. Использование гвоздей с расплющенными сбоку шляпками — плотницкий прием и применяется в неответственных работах под окраску или при креплении раскладок без клея.
Для забивания гвоздей в углублениях, где имеется опасность замять молотком поверхность изделия, применяют добойник — стальной стержень в виде керна размером 120…150x10 мм с небольшим углублением (ямкой) на тонком рабочем конце. Головка гвоздя или верхний конец шпильки вставляется в это углубление.
Столярные сжимы и струбцины (рис. 10) — этот чрезвычайно важный в столярном деле инструмент часто недооценивают неопытные мастера. А без них невозможно сделать что-либо качественно.

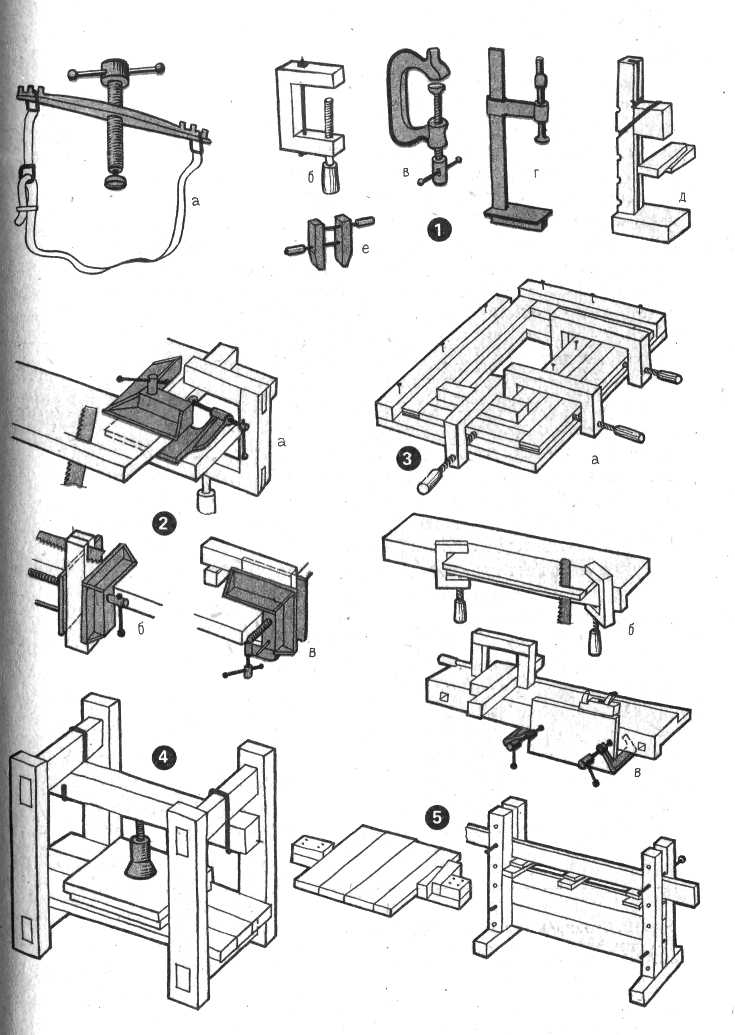

Рис. 10. Столярные сжимы и струбцины
1 — струбцины: а — с ремнем для клиновых и полукруглых обжатий; б — деревянная; в — металлическая; г — металлическая с передвижным упором; д — деревянная с хомутным упором; е — двухщечная металлическая; 2 — приемы использования столярных настольных тисков: а — для продольного пиления; б — для зарезки шипов; в — для строгания кромок; 3 — примеры использования струбцин: а — для склеивания рамок в стусле; б — для продольного пиления; в — для торцевания и строгания кромок; 4 — разборная вайма для склеивания щитков; 5 — цвинги клиновые для склеивания кромок
Струбцины нужны при склеивании, сборке и приладке деталей друг к другу, креплении их к верстаку во время обработки, для прикрепления к столу или верстачной доске всякого рода стусел и приспособлений — уголков, упоров и т. п.
Раньше были распространены деревянные струбцины. Их достоинства — мягкий зажим и небольшая масса при значительных размерах. В настоящее время в продажу иногда поступают деревянные струбцины одного размера — 25 см (внутренняя ширина скобы). Для небольших деталей такая струбцина велика.
Металлические струбцины прочнее, но из-за мелкой нарезки времени для свинчивания и обжатия требуется больше и есть опасность продавить деталь упором. При сжатии лицевых плоскостей под упор помещают подкладку. При пользовании металлическими струбцинами целесообразно изготовить набор деревянных подкладок с вырезанными под упор гнездами так, чтобы упор входил в гнездо с небольшим усилием. Это облегчает установку струбцины, так как подкладка не спадает с упора. Столяру следует иметь 4-5 средних струбцин и 4-5 малых. Целесообразно в металлических струбцинах заменить вороток на продольный рифленый валик: им удобнее работать, чем воротком.
Для больших изделий, которые изготовляют редко, можно обойтись сжимом с клиновым зажатием (цвинга) или изготовить струбцины с переставляемым упором на хомуте. На мебельных фабриках применяются металлические струбцины со скользящим упором — весьма удобные, универсальные. При длинной штанге струбциной такого типа можно зажать практически любую вещь — столешницу, гардероб и т.п.
Струбцинами зажимают детали, которые при сжатии не могут выпучиться из плоскости, поэтому для тонких и широких щитков они непригодны.
