Излюбленным материалом для оселков у столяров является природный шифер. Куски его встречаются в каменном угле. Он мягок, мелкозернист, хорошо снимает заусенец и шлифует кромку. При выработке поверхности камня или при подготовке к началу работы рабочую плоскость куска шифера выравнивают всухую на плоском куске искусственного крупнозернистого абразива. Из шифера можно получить любую форму, необходимую для затачивания фасонных резцов и стамесок.
Особое внимание следует уделять снятию заусенца, так как нож с неотпавшим заусенцем не будет чисто резать дерево и быстро затупится. Чтобы выработать навык определять — остался заусенец или нет, следует каждый раз, проверяя его пальцем, одновременно
При плоской фаске, полученной на станке, после шлифования образуется небольшой горб из-за того, что как бы ни был опытен мастер, всегда имеется незаметное покачивание руки. Поэтому для сохранения угла резания следует снимать фаску на станке под несколько более острым углом (23-25°). Завал его при правке обеспечит необходимый угол резания — 30° (размеры углов давались при описании рубанков и стамесок, они основаны на теории резания дерева и проверены практикой).
По поведению заусенца можно судить о качестве металла. Если заусенец долго не отламывается, а перегибается со стороны на сторону — металл мягкий, жало будет быстро тупиться. Если заусенец хрупкий, значит металл — сухой, жало будет крошиться и также быстро затупится. Если заусенец отламывается не сразу, а лишь будучи подточенным — сталь хорошая. Хорошо отшлифованная фаска сияет и чем это сияние ярче — тем лучше сталь.
Затачивая новый инструмент, нужно придерживаться указанных размеров углов заточки, а не ориентироваться на фаски черновой заготовки. Рекомендуется в листе дюралюминия или латуни сделать угловые вырезки с круглым отверстием в вершине угла, которые будут служить шаблоном.
Точить инструмент следует в специальном месте, удаленном от верстака, так как отходы, получаемые в процессе точения, пачкают дерево. Особенно аккуратно нужно обращаться с маслом и керосином, оставляющими трудноудалимые следы.
Столярные верстаки (рис. 12). Заниматься столярным делом сколько-нибудь квалифицированно без верстака нельзя.

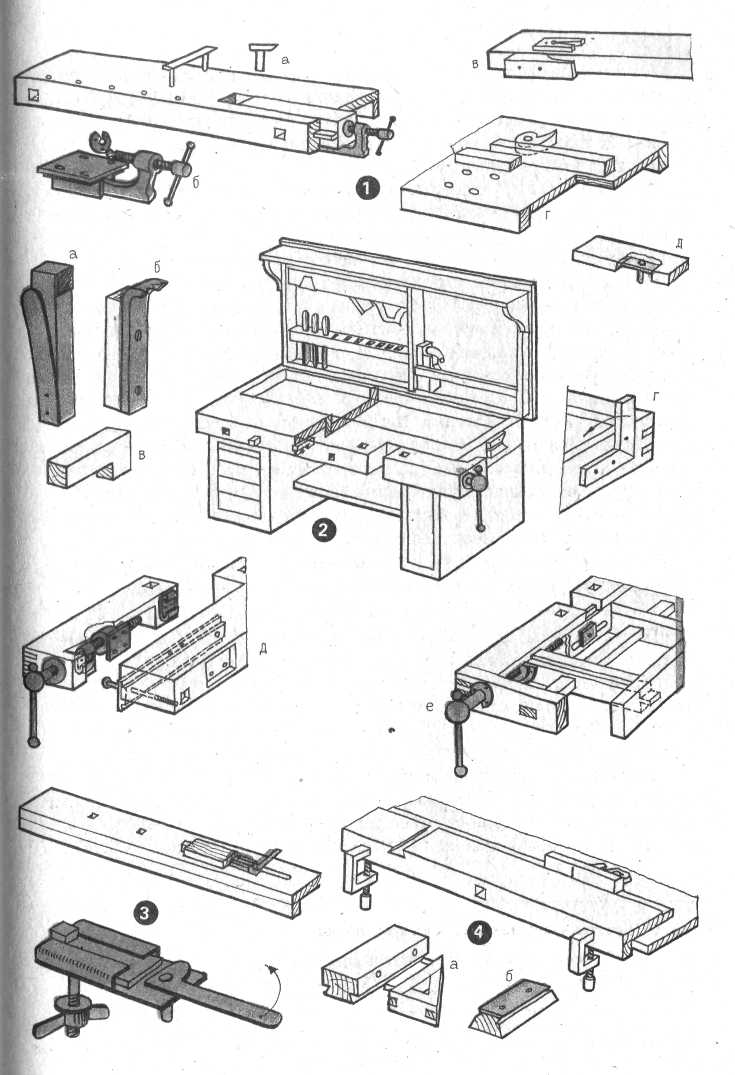

Рис. 12. Верстаки, верстачные доски и их детали
1 — съемные верстачные доски: а — переставной упор; б — привод торцевого упора; в — доска с ляпухами; г — боковой эксцентриковый зажим; д — устройство упора; 2 — стол-верстак: а — металлический упор; б — деревянный упор с гребенкой; в — выдвижной упор-поддержка; г — щеколда; д — устройство подвижного верстачного упора на металлических полозках; е — то же, на деревянных; 3 — верстачная доска с торцевым переставным эксцентриком; 4 — верстачная доска с четвертью и вставными упорами: а — для торцевания; б — для тонких деталей
Основное назначение столярного верстака — зажать деталь так, чтобы ее нельзя было вынуть рукой. В этом его отличие от плотницкого верстака, снабженного только ляпухами — упорными бобышками с клиновидным вырезом, в которые обрабатываемая деталь упирается одним концом.
Обрабатывать незакрепленную деталь — значит обязательно ее испортить. Наилучший, конечно, верстак профессиональный, и, если имеется возможность такой верстак установить, для этого не стоит жалеть усилий. Для небольших по объему столярных работ верстак может быть меньшего размера, типа школьного (1,6 м вместо 2,2 м при ширине 60 см). Верстак может быть выполнен без переднего бокового зажима, который вполне может быть заменен столярными тисками, имеющимися в продаже. Это уменьшит его ширину. На рис. 12 показан верстак, заделанный под крышку письменного стола. При работе его поднимают на нужную высоту с
Самая важная деталь верстака — торцевой зажим. Это массивная рама-упор, приводимая в движение толстым прочным винтом, завернутым в неподвижную гайку, прикрепленную к доске верстака снизу. Рама-упор выполняется из твердой породы — дуба, березы, бука.
По оси рамы-упора в верстачной доске проделывают ряд квадратных отверстий, в которые вставляют квадратные костыли с плоской боковой пружиной, фиксирующей за счет трения выход костыля из уровня доски. Без пружин костыли будут проваливаться и это затруднит закрепление толстых и особенно длинных деталей. В подвижной раме-упоре делают одно отверстие для костыля. При отводе упора назад, образуется щель, в которой вертикально зажимают детали при распиловке, вырезке шипов и проушин. Длинные доски зажимают с помощью тисков или струбцин, кромки можно острагивать держа рубанок на боку, торца верстачной доски имеется откидывающаяся щеколда, в которую упирается деталь при поперечном ее перепиливании. Винт верстака обычно делают из металла с ленточной прямоугольной крупной резьбой для ускорения перемещения и зажима детали. Вороток винта должен быть удален от торца подвижной рамы, иначе при его вращении рука будет задевать за раму и может быть повреждена.
Верстачную доску склеивают из брусков совершенно сухого дерева. При сосновой доске по линии костылей следует вклеить брус твердой породы, в котором и делают для них отверстия. Доску скрепляют клиньями и стягивают болтами, утопив гайки и головки с последующей заделкой гнезд деревянными вставками. Доска профутовывается точно в плоскости и покрывается со всех сторон горячей смесью олифы и скипидара, а затем масляным лаком. Минимальная толщина верстачной доски 40 мм. Подвижная рама вяжется открытым шипом «ласточкин хвост» или ящичным. Нужно обращать особое внимание на прочность деталей и плотность соединений.
Костыли либо цельные, либо пустотелые из квадратных труб с заваренным верхним концом 25x28 мм, либо деревянные с металлической гребенкой. Упорная часть костыля должна иметь наклон к плоскости верстака (80-85°). Можно изготовить верстак и без передвижного рамного упора, сделав устройство лишь для перемещения продольного заднего костыля. Это значительно упрощает устройство верстака и, кроме того, дает возможность, используя червячный переход, получить вращение сбоку, что также экономит место.
Вместо зажима детали с торцов передвижным упором или рамой с костылем можно закреплять деталь боковым обжатием с помощью кулачка-эксцентрика, зажимающего посредством упора, переставляемого в ряды отверстий в верстачной доске по ширине детали; так, кстати, устроены английские верстаки. Деталь упирается дальним концом в костыль или гребенку, а с левой стороны — в подвижную рейку — упор. Чтобы не повредить правую кромку детали кулачком, под него помещают прокладку из дерева или мягкого металла. Такой зажим надежен и меньше требует времени на закрепление и снятие детали. Эксцентрик можно применить и для торцевого сжатия.
Вертикальный зажим досок для запиливания шипов или проушин осуществляется здесь с помощью струбцин. При постоянном рабочем месте нужно предусмотреть гнездо или нишу для установки механической пилы или деревообрабатывающего станка заподлицо с верхней плоскостью верстака. Это облегчит обработку длинных деталей и сделает работу точнее.
Съемную верстачную доску делают при невозможности иметь настоящий верстак. Ее укладывают на крепкий стол с обязательным упором передней части в стену и прикрепляют к доске стола посредством небольших струбцин, для которых в ней должны быть сделаны гнезда. Такое положение доски обеспечит ей устойчивость при работе.
