Для склеивания щитков, состоящих из прижатых одна к другой ребрами досок, делают специальный сжим, подобный том); который показан на рис. 10. Само сжатие можно выполнять клиньями.
Для сжатия усовых и прямых рамочных соединений применяю специальные устройства, некоторые из них также показаны на рис. К Это самодельные приспособления узкого профессионального назначения, промышленностью они не изготовляются и в магазины не поступают.
Все вышеперечисленные приспособления служат для обжатия кромок и узлов. Для плоскостного обжатия применяют ваймы — винтовые сжимы, составленные из прочных деревянных или металлических рам. Под винты вставляют толстые ровные щиты с прокладками, в которые упираются опорные части винтов.
Фасонные детали оклеивают шпоном и склеивают между собой с помощью цулаг — промежуточных фасонных прокладок, через которые передается сжимающее усилие.
Для кольцевых круговых обжатий применяют веревки и текстильные ремни. Использовать для этой цели резиновые ленты нельзя, так как они обжимают неравномерно и создают усилия вдоль самой ленты, что приводит к сдвигу деталей и перекосу изделия. Возможно лишь применение резиновых прокладок, используемых в качестве цулаг. Так, удобна для этой цели пористая резина.
Инструмент для затачивания (рис. 11). Затачивание режущих частей инструмента — чрезвычайно важная операция, обеспечивающая чистоту работы и ее легкость. На затачивание ручным способом уходит до 15% рабочего времени. Механические точила резко увеличивают скорость обработки, но дают лезвия, требующие правки на оселке.

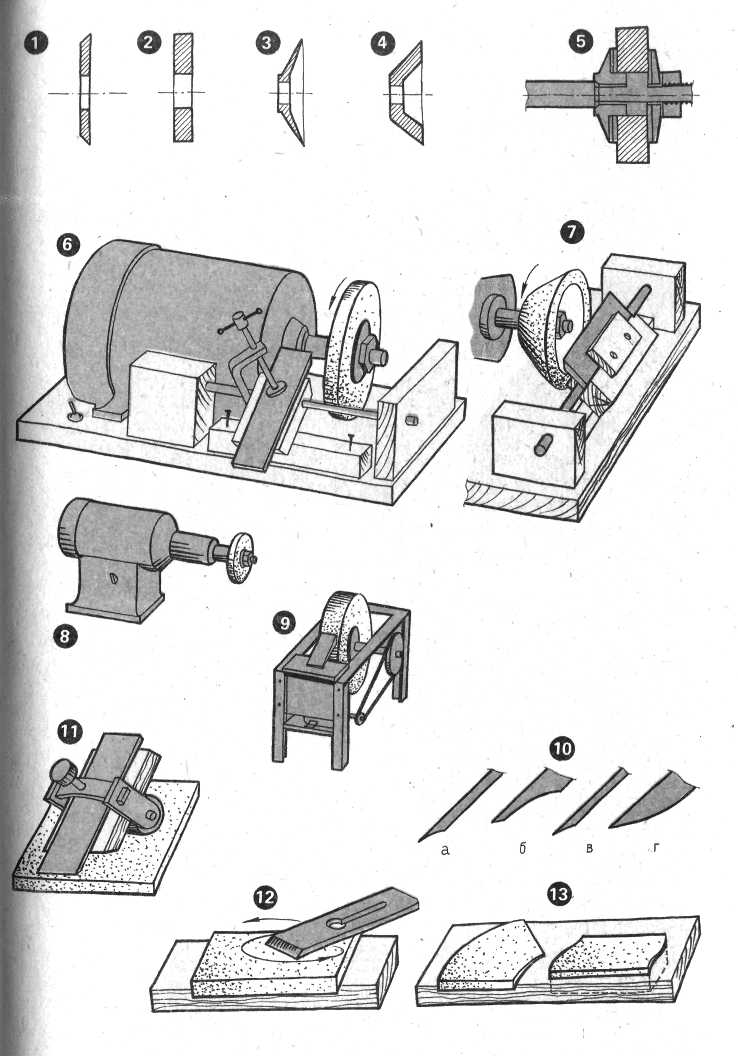

Рис. 11. Точильные устройства
1-4 — формы сечения круглых точильных камней; 5 — насадка камня на шпиндель двигателя; 6 — точило с плоским камнем и подвижным столиком; 7 — то же, с чашечным камнем и поперечным столиком; 8 — точило с длинным шпинделем; 9 — точило с «мокрым» камнем; 10 — формы фасок ножей: а, б — машинные; в — ручной заточки; 11 — точение на катке с зажимом; 12 — снятие заусенца; 13 — заделка камней в деревянный брусок
В современных условиях электроточило нужно иметь в каждом доме, а мастеру оно совершенно необходимо. Ручные механические точила неудобны, требуют больших усилий и для получения надлежащих результатов — работы двух человек.
Точить можно как сухим способом, так и с водой. Водяные точила удобны тем, что инструмент никогда не может быть нагрет до отпуска, но они громоздки, требуют привода, обеспечивающего медленное вращение (50-100 мин– 1) и больших камней (диаметр 40-60 см при ширине 4-6 см), применяемых обычно для промышленных шлифовальных станков. При точении на мокром камне вращение должно быть от себя.
Камень насаживают на ось с обжатием с двух сторон металлическими шайбами через картонные прокладки и затем правят всухую куском карборунда до устранения биения. Правка камней обязательна для любых точил, так как в продажу они поступают со значительным биением. Точить на камне с биением нельзя. Кроме того, правкой помимо выравнивания можно создать узкому камню необходимый профиль при затачивании фигурных ножей и стамесок. Карборунд — самый крепкий точильный камень из всех имеющихся. Незначительно вырабатываясь сам, он легко снимает излишки другого, более мягкого камня.
При смене выправленных камней необходимо замечать рисками их положение относительно внутренней втулки и оси шпинделя или двигателя. Поставив снятый камень обратно в соответствии с рисками или отметками, можно избежать повторного биения. Смена же камней — обычное дело в работе. Если камень сидит свободно, то на ось подкладывают полоски фольги, толстой бумаги. Камни, надеваемые с трудом, следует исправить обтачиванием с помощью
В электроточилах камни насаживают на вал двигателя и, следовательно, они имеют ту же частоту вращения, что и двигатель: 1430 либо 2800-3000 мин– 1. Для точения столярного инструмента предпочтительнее высокооборотный. Здесь даже при слабом нажатии резцом на камень происходит срубание частицы металла зернами камня, при более медленном вращении зерна — срезают металл. При срезании же выделяется больше тепла и больше становится опасность «поджечь» резец.
Электроточило следует оборудовать удобным столиком, дающим фиксированное положение инструмента по отношению к камню с условием образования надлежащего угла заточки. Форма камня (плоский диск, чашечный) влияет на конструкцию столика и его положение относительно камня. Столик должен иметь направляющие, по которым двигается колодка с резцом, прижатым струбциной. На рис. 11 приведены некоторые конструкции столиков к точилам. Если камень меньше диаметра двигателя, то длинные резцы (например, ножи электрорубанка) приходится править на боковой стороне камня, что в общем не рекомендуется, так как нож может вырваться из рук. Поэтому здесь следует соблюдать осторожность и надежно зажимать резец.
При стачивании металла по всей плоскости фаски следует периодически опускать резец в банку с водой, стоящую рядом, чтобы не отпустить металл, а нажатие не должно быть сильным. Можно охлаждать резец мокрой тряпкой при остановленном точиле. Отпущенный металл (это видно по его окраске — цвет побежалости) следует осторожно переточить на 0,5-1 мм. Если же окрасился один заусенец, то переточки Не требуется. При точении инструмента срезать металл по всей фаске Не следует, камень не должен стачивать фаску в непосредственной близости от острия. Нужно оставить кромку шириной 0,5-0,8 мм. Этот край затем правится на оселке.
Вращение электроточил — на себя. Наилучший камень — белый электрокорунд средней мягкости, несколько хуже — оранжевый камень. Другие камни имеют специальное назначение, иногда они рассчитаны на работу с эмульсией, и устанавливать их не следует. Камни с очень мелким зерном могут оказаться непригодными для точения всухую и будут лишь лоснить фаску без снятия металла.
Для правки и шлифования вручную режущих кромок необходимо иметь два камня, заделанных в деревянные колодки, чтобы они не двигались под инструментом. Если оба камня смачивают водой, то их можно заделать вместе один за другим; если один из них смачивается маслом или керосином, колодки должны быть раздельными. Точильные камни смачивают обильно, лучше даже опускать их в воду целиком. Первый камень — мелкозернистый (корунд) служит для выравнивания рисок от механического точила и быстрого снятия металла. Второй камень — оселок шлифует кромку резца.
Если посмотреть на резец в лупу, то после первого точения край его представляет собой зубчатую линию, после правки на оселке — линия ровная с небольшими волнообразными выступами, шлифование придает резцу остроту, стойкость в работе и улучшает качество поверхности. Некоторые мастера после оселка правят на ремне с зеленой хромовой пастой подобно бритве.
Для первого подтачивания используют куски шлифовальных кругов красного цвета или прямоугольные цельные бруски оранжевого цвета, поступающие в продажу. Двусторонние бруски менее удобны.
