7-й ряд – установка дверки основной топливной камеры.
8-й ряд – установка дверки дополнительной топливной камеры. Расширение кладки основного топливника в сторону перегородки.
9-й ряд – сужение кладки канала от основного топливника. Расширение перегородки.
10-й ряд – первый ряд пода. Около задней стенки по всей длине варочной камеры оставляют пространство шириной 7–10 см.
11-й ряд – второй ряд пода. Дверки обоих топливников перекрываются. Закрепление стальными уголками кладки
12-й ряд – канал перекрывается над топливниками чугунной плитой.
13-й и 14-й ряды – кладка осуществляется в соответствии с чертежом.
15-й ряд – между боковыми стенками устанавливаются связи из полосовой стали и закрепляются шайбами и гайками. Если чело не перекрыто аркой, оно перекрывается полосой стали 4 х 1 х 85 см. Заднюю и боковые стенки варочной камеры выкладывают толщиной в кирпич со скошенной на конус нижней частью.
16-й ряд – перекрытие чела, продолжение связей по ширине. Стенки варочной камеры выкладываются толщиной в полномерный кирпич.
17-й ряд – установка связей по боковым стенкам осуществляется так же, как и в 15-м ряду. С передней и боковой сторон устанавливается основание для перетрубья из полосовой стали. В кирпиче делаются пазы для стальных полос. В углу устанавливается поддерживающая металлическая стойка.
18-й ряд – первый ряд кладки варочной камеры, имеющей форму свода. Свод опирается на кирпичи 16-го ряда с наклоном внутрь, под них подкладываются куски кирпича на глиняном растворе. Перекрывается шесток, в основу перетрубья кладутся стальные полосы. В передней части свода оставляют четыре отверстия размером 7 х 12 см.
19-й ряд – последний ряд кладки свода.
20-й ряд – кладка стенки печи выше свода на два ряда. Над четырьмя отверстиями, оставленными в 18-м ряду, образуется сборный канал. Отверстие перетрубья сужается. С правой стороны стенку скрепляют замком.
21-й ряд – первый ряд вентиляционного канала, имеющего сечение 7 х 25 см. Сборный канал имеет форму балалайки.
22-й ряд – стесывается на конус передний кирпич сборного канала. Уменьшается размер сборного канала, увеличивается до 12 х 19 см размер вентиляционного канала.
23-й ряд – вентиляционному каналу придается квадратная форма.
24-й ряд – установка задвижки над вентиляционным каналом.
25-й ряд – изменение формы дымового канала.
26-й ряд – продолжение изменения формы дымового канала. Его размеры доходят до одного кирпича.
27-й ряд – установка задвижки над дымовым каналом.
28-й ряд – два вертикальных канала соединяют в один горизонтальный Г-образной формы для выхода воздуха из вентиляционного канала в трубу над дымовой задвижкой.
29-й ряд – перекрытие вентиляционного канала стальными полосами.
30-й ряд – кладка осуществляется в
31-й и 32-й ряды – кладка перекрыши.
33-й и 34-й ряды – кладка дымовой трубы в один кирпич.
Вариант с водогрейной коробкой
1-й ряд – выкладывается так же, как и в первом варианте.
2-й ряд – закладка чистки и поддувала под основной топливной камерой.
3-й ряд – устанавливается поддувальная дверка основной топливной камеры. Оставляется отверстие для поддувала дополнительного топливника.
4-й ряд – устанавливается поддувальная дверка второй топливной камеры.
5-й ряд – перекрытие дверки поддувала основного топливника, отверстие над поддувалом сужается. С правой стороны печи устанавливается водогрейная коробка. Слева от нее оставляется канал размером 7 х 21 см. На столбики кладется перегородка.
6-й ряд – над обоими поддувалами устанавливают колосниковые решетки. Перекрывается дверка дополнительной топливной камеры.
7-й ряд – устанавливается топочная дверка основного топливника.
8-й ряд – ведется кладка на уровне верха водогрейной коробки. Между кирпичом и верхом коробки оставляется подвертка высотой 7 см. Наискосок над коробкой укладывают на кирпичи стальную полосу.
9-й ряд – перекрыша водогрейной коробки.
В дальнейшем кладку ведут точно так же, как и в варианте для печи без водогрейной коробки.
Отопительно-варочная печь конструкции И.Ф. Волкова

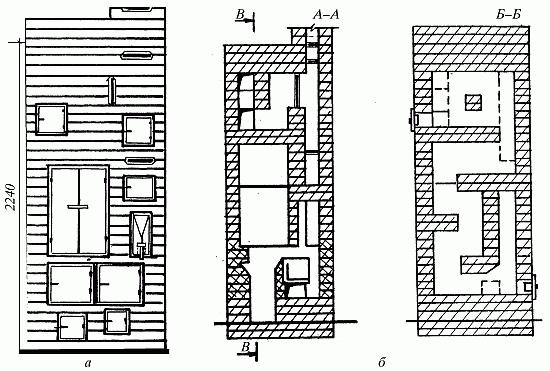

Устройство (рис. 55, а)
Рис. 55. Печь И.Ф. Волкова: а – устройство; б – последовательность кладки
Печь имеет размеры 108 х 89 х 234 см. В конструкцию плиты включена чугунная жарочная плита, заключенная в варочную камеру, из которой выходит вытяжной канал. Предусмотрены также водогрейная коробка и духовой шкаф. Конструкция плиты позволяет топить ее в двух режимах теплоотдачи – зимнем и летнем.
Материалы:
– кирпич обыкновенный – 420 шт.;
– кирпич огнеупорный – 100 шт.;
– раствор глиняный обыкновенный – 200 л;
– раствор глиняный огнеупорный – 50 кг;
– дверка топочная 210 х 250 мм – 1 шт.;
– дверки поддувальные и прочистные 130 х 130 мм – 5 шт.;
– дверка для варочной камеры 380 х 640 мм – 1 шт.;
– плита чугунная с конфоркой – 2 шт.;
– плита чугунная 180 х 530 мм – 1 шт.;
– коробка водогрейная 150 х 280 х 570 мм – 1 шт.;
