– шкаф духовой 300 х 280 х 570 мм – 1 шт.;

– решетка сушильная 350 х 580 мм – 1 шт.;

– решетка колосниковая 180 х 250 мм – 1 шт.

Последовательность кладки (рис. 55, б)

1-й ряд – сплошная кладка, оставляется место для зольника размером 25 х 13 мм. Один кирпич стесывают, делая наклон в сторону зольника.

2-й ряд – кладка ведется с перевязкой швов, устанавливается поддувальная дверка.

3-й ряд – устанавливается первая

прочистная дверка справа от поддувальной, поддувальное отверстие делают при помощи стесанного кирпича.

4-й ряд – устанавливается вторая прочистная дверка на правой стенке печи, перекрывается дверка поддувала, а возле второй прочистной дверки кладут половинку кирпича, которая послужит опорой для духового шкафа.

5-й ряд – кладка из огнеупорного кирпича, устанавливается колосниковая решетка над отверстием зольника, перекрывается первая чистка.

6-й ряд – устанавливается духовка и топочная дверка.

7-й ряд – перекрывается канал. Кирпичом, установленным на ребро, обкладывают боковые стенки духовки.

8-й ряд – целиком перекрывается канал за духовкой.

9-й ряд – заканчивается облицовка духовки со стороны топливника. Верхний кирпич выпускают примерно на 1,5 см выше духовки и стесывают. Верх духовки покрывают глиняным раствором.

10-й ряд – перекрываются дверка топки и перегородка между духовкой и стенкой печи.

11-й ряд – устанавливаются чугунные плиты с конфорками над топкой, водогрейная коробка и дверка варочной камеры. Водогрейная коробка должна отстоять от варочной камеры на 5–7 см (толщина кирпича, уложенного на ложок).

12-й ряд – начало перекрытия горизонтального канала.

13-й ряд – завершение перекрытия горизонтального канала.

14-й ряд – удлиняют горизонтальный канал, позади водогрейной коробки кладут кирпич, стесанный в задней части.

15-й ряд – перекрытие водогрейной коробки.

16-й ряд – сдвигают канал над водогрейной коробкой на полкирпича вперед, по трем сторонам варочной камеры кладут 5 кусков полосовой стали длиной 12 см, шириной 2,5 см и толщиной 3 мм, концы должны заходить в варочную камеру на 2 см. Два куска такой же стали длиной 15 см подкладывают под кирпич с задней стороны печи.

17-й ряд – укладывают решетку для сушки и устанавливают чистку над водогрейной коробкой.

18-й ряд – сужение канала над чисткой.

19-й ряд – перекрытие чистки и установка летней задвижки.

20-й ряд – с правой стороны варочной камеры устанавливают вытяжку. С внутренней стороны кладут стальной уголок.

21-й ряд – перекрытие верха варочной камеры тремя полосками стали.

22-й ряд – перекрытие варочной камеры, вытяжки, части заднего канала.

23-й ряд – установка самоварника.

24-й

ряд – начало кладки верхней части печи, установка обеих чисток.

25-й ряд – кладется так же, как и 24-й.

26-й ряд – перекрытие чистки и горизонтального канала.

27-й ряд – установка вертикальной задвижки.

28-й и 29-й ряды – кладка по чертежу.

30-й ряд – перекрытие верха печи, при этом оставляют один канал.

31-й ряд – второй ряд перекрытия, установка последней горизонтальной задвижки.

32-й ряд – третий ряд перекрытия.

С 33-го ряда начинается кладка дымовой трубы.

Отопительно-варочная печь конструкции К.Я. Буслаева

Устройство (рис. 56)

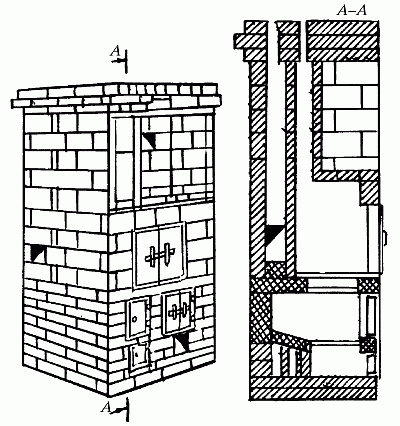

Рис. 56. Печь К.Я. Буслаева. Устройство

Это очень удобная конструкция, предусматривающая преимущественно нижний прогрев и кухонную плиту с вытяжкой. При этом печь достаточно компактна (1020 х 770 х 2010 мм), имеет высокую теплоотдачу и может обогревать помещение большой площади.

Материалы:

– кирпич обыкновенный – 382 шт.;

– кирпич огнеупорный – 43 шт.;

– дверка топочная 250 х 205 мм – 1 шт.;

– дверка поддувальная 140 х 140 мм – 1 шт.;

– дверка варочной камеры 500 х 390 мм – 1 шт.;

– шкаф духовой 500 х 330 х 280 мм – 1 шт.;

– чугунная двухконфорочная плита 700 х 400 мм – 1 шт.;

– задвижка дымовая 250 х 130 мм – 1 шт.;

– задвижка паровытяжная 130 х 130 мм – 1 шт.;

– колосниковая решетка 200 х 300 мм – 1 шт.;

– уголок стальной 45 х 45 х 1010 мм – 3 шт.;

– полоса стальная 350 х 25 х 3 мм – 4 шт.;

20 х 25 х 2 мм – 4 шт.;

1010 х 50 х 4 мм – 4 шт.;

750 х 50 х 4 мм – 4 шт.;

– лист кровельной стали 300 х 280 мм – 1 шт.;

– плитки чугунные 400 х 250 мм, 400 х 150 мм – 2 шт.

Последовательность кладки (рис. 57)

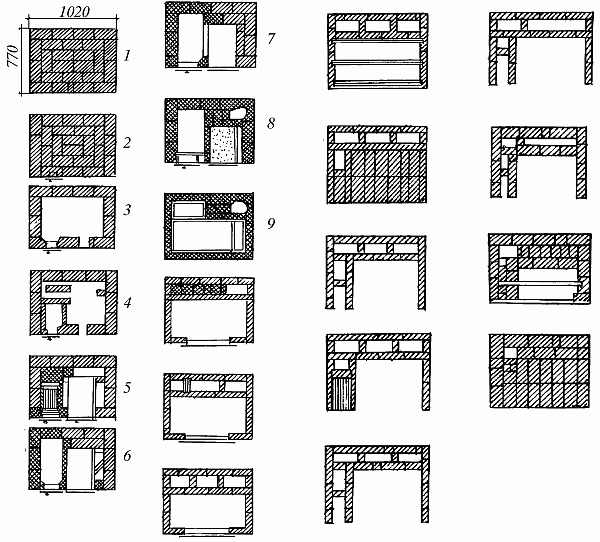

Рис. 57. Печь К.Я. Буслаева. Последовательность кладки

1-й ряд – сплошная кладка в соответствии с чертежом.

2-й ряд – повторяется 1-й ряд с обязательной перевязкой швов. Установка поддувальной дверки.

3-й ряд – закрепление поддувальной дверки. Под духовкой оставляется проем для прочистного окна.
