Supermarine Spitfire. Часть 2
Шрифт:
«Спитфайр PR.X», весна 1944 года. Внешне самолет походил на PR.IX. Отличался наличием гермокабины.

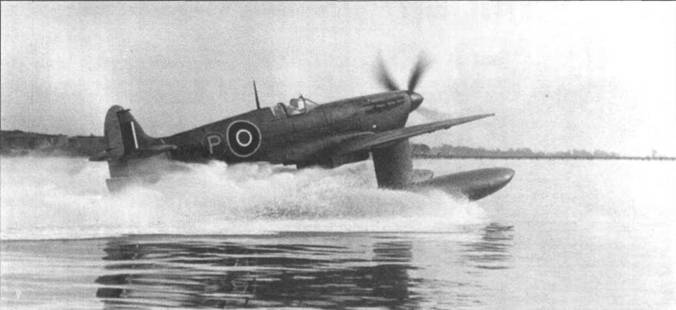

Первый поплавковый гидроплан «Спитфайр V» (W3760) перед началом испытаний. Самолет еще имеет стандартный воздухозаборник карбюратора. Обратите внимание на четырехлопастный винт большого диаметра.
W3760
W3760 в начале 1943 года. Поставлен новый фильтр «Воукс», который позднее применялся на самолетах Mk. VIII и МкЛХ. Самолет вооружили, а для большей устойчивости увеличили площадь киля.
Поплавковый «Спитфайр IX» (MJ892) во время испытаний летом 1944 года. Это был единственный прототип, который позднее переделали в стандартный истребитель.

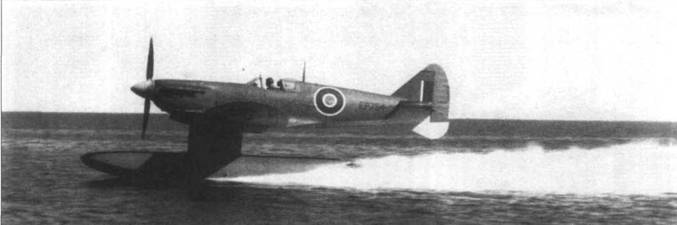

< image l:href="#" />Два поплавковых «Спитфайра V» (ЕР751 и ЕР754) во время учебных полетов над Большим Горьким озером, Египет, конец 1943 года.
Двухместный «Спитфайр V» (ES127). Вместо бензобаков оборудована открытая кабина. Этот самолет не имел второго комплекта органов управления, второе место было исключительно пассажирским. Самолет из 4-й южноафриканской эскадрильи, снимок сделан на аэродроме Катании, на Сицилии. На дальнем плане видна Этна.

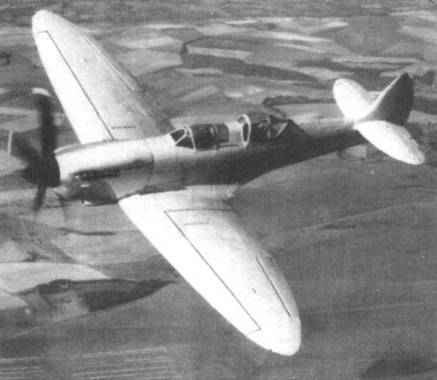

Выкрашенный в желтый цвет двухместный «Спитфайр VIII». Это был первый двухместный самолет, созданный на фирме «Супермарин». Самолет облетали в 1946 году с временной регистрацией N32. Позднее самолет получил регистрационный номер G-AIDN.

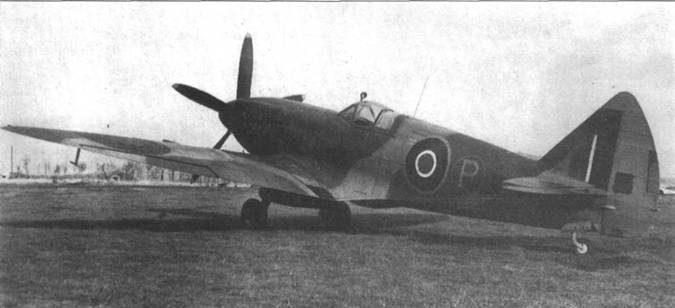

DP845 весной или летом 1942 года после переделки в прототип Мк. ХII. Самолет имеет новый руль направления, но еще прежний винт и маленький кок.
DP845 осенью 1942 года во время испытаний в Боском- Даун. В это время самолет вместо убирающегося хвостового колеса получил обычное фиксированное колесо.

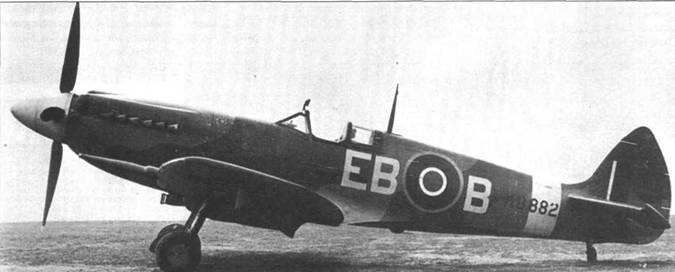

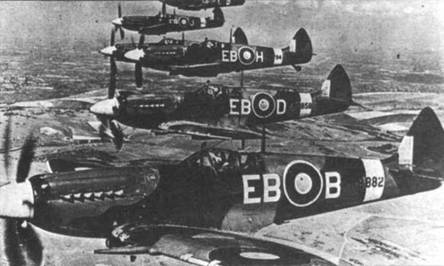

«Спитфайр» Мк XII стал первым «Спитфайром», получившим двигатель «Гриффон». Планер Mk XII почти идентичен планеру Мк VIII, отличия связаны с установкой нового двигателя и убираемой хвостовой опоры шасси. Первым «Спитфайры» Mk XII в феврале 1943 г. получила 41-я эскадрилья, на снимке — MkXII из 41-й эскадрильи. 91-я эскадрилья получила самолеты данного типа в апреле. Mk XII состояли на вооружении только двух эскадрилий.
В
JF318 был одним из пяти «Спитфайров VIII», переделанных в прототипы MkXIV Самолеты оснастили двигателями «Гриффон» с двухступенчатым наддувом. Снимок сделан весной 1943 года, самолет по-прежнему имеет хвостовое оперение от Mk.VlII.
JF 317 — другой прототип Mk.XlV, переделанный из ML VIII. Двигатель «Гриффон 85» винт встречный шестилопастный «Ротол». Хвостовое оперение новой формы. На дальнем плане «Спитфайр 1ХС» (МА587) с двигателем «Мерлин 77» и встречным винтом.
Один из первых серийных «Спитфайров XIV» (RB146), начало 1944 года. Самолет имеет прозрачные крышки на пустых пулеметных отсеках.
JF319 — еще один прототип Mk.XIV, переделанный из Mk. VIII. Самолет имеет увеличенный киль с прямой передней кромкой.
RM784 был экспериментальным «Спитфайром F.X1V» с каплевидным фонарем кабины. С осени 1944 года до лета 1945 года самолет использовался для различных экспериментов, в том числе на нем испытывался цельнометаллический руль направления, который заметно уступал в эффективности рулю с матерчатой обшивкой.
Лыжи от «Тайгер Мота», приспособленные для «Спитфайра FR.XIVE» (TZ138), провинция Манитоба, Канада, зима 1946/47 г.г. Лыжи применялись только на время рулежки и разбега, а после отрыва оставались на взлетной полосе.
Первый серийный «Спитфайр» FR Мк XIVc (RB140) в испытательном полете. На самолете установлено крыло типа «с» и остроконечный руль направления. Позже истребители 14-й модели выпускались со срезанными гаргротами и каплеобразными фонарями.
Первой истребители «Спитфайр» Mk XIV получила 6 января 1944 г. 610-я эскадрилья (County of Chester). В полете самолеты RB159, RB167, RBG150 и RB156. Самолет с серийным номером позже был передан ВВС Бельгии, где получил серийный номер SG68.
«Спитфайр» FR Mk XIVc (MV303), Тихий океан.
На вертикальном оперении и плоскостях крыла «Спитфайра» FR Mk XIV (NH927/R) нанесены белые полосы — идентификационные знаки тихоокеанского театра военных действий. В конце войны «тихоокеанские» «Спитфайры» редко несли идентификационные литеры эскадрилий.
