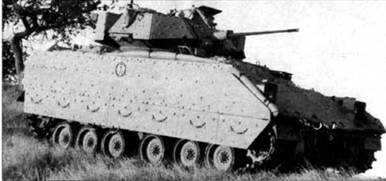

БМП М2А1 на марше. На лобовой части и бортовых экранах установлены навесные контейнеры ДЗ. прикрытые чехлами
БМП М2 "Брэдли" с пушкой "Бушмастер-2"

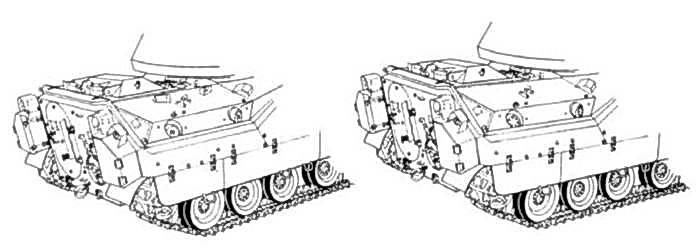

Передняя часть корпуса М2А1/МЗА1 (вверху) и М2А2/МЗА2 (внизу)
ПТУР
БРМ МЗА2
БРМ МЗА1
БРМ МЗА2 вооруженных сил Саудовской Аравии
Видимо, под впечатлением опыта израильтян с системой «Блэйзер» и появления динамической защиты на советских танках, американцы ввели динамическую защиту («взрывную реактивную броню») от кумулятивных боеприпасов для БМП и БРМ. На накладных экранах выполнены гнезда для установки элементов динамической или пассивной защиты. Навесные элементы динамической защиты (43 на одну машину) в виде контейнеров размером 305x457x50,8 мм образуют сплошные панели вдоль бортов и лобовой части корпуса. На марше эти панели могут укрываться чехлами, играющими также роль своего рода и ад боя. Для уменьшения воздействия взрыва ЭДЗ на саму машину они крепятся на прокладке из ячеистого материала, разработанного совместно с израильскими специалистами. М2А2 стала первой БМП. штатно оснащенной динамической защитой. На внутренних листах укрепили кевларовый подбой, снижающий вероятность поражения осколками брони экипажа, десанта и ключевых элементов оборудования. Боеукладка в корпусе изменена с целью изоляции боекомплекта от обитаемого отделения.

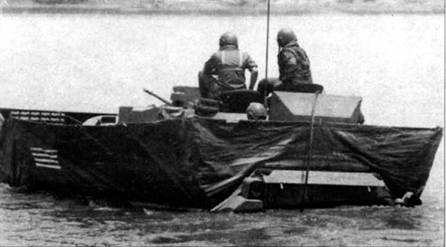

Наводчик получил комбинированный прицел с тепловизионным ночным каналом. На М2А2 и М.ЗА2 установили радиостанцию системы SINC- GARS. Она обеспечивает одноканальную симплексную связь в телефонном режиме и передачу данных с засекречиванием в режиме фиксированной настройки или скачкообразного изменения частоты (около 2000 рабочих частот в диапазоне 30–88 МГЦ) при высоком уровне помех. Дальность связи — до 30 км на стоянке и до 25 км в движении. Для снижения пожароопасности модифицировано ППО, изменена прокладка кабельных, гидравлических и топливных систем. Изменен и кожу х плавучести, который при возросшей массе можно считать скорее оборудованием для преодоления глубоких бродов При установке дополнительной системы охлаждения или обогрева посредине бортовых экранов помещаются блоки радиаторов. В мае 1089 г. в серию пошли машины А2 второй фазы. В связи с возросшей до 33 т массой дизельный двигатель был форсирован до 600 л.с… соответственно модифицирована трансмиссия, повышена пропускная способность системы охлаждения, в подвеску ввели усиленные торсионные валы. Работы по доведению М2А1 и M3AI до уровня А2 включали установку специального комплекта агрегатов и узлов: контракт (7 8 млн. долларов) на поставку таких комплектов FMC («Юнайтед Дефенс») получила в 1991 г. Первыми 600-сильные двигатели получили БМП 3-й механизированной дивизии, дислоцированной в ФРГ. М2 и М3 ранних выпусков решили не модернизировать, учитывая их состояние и выработку ресурса ряда узлов и агрегатов.
В 1988 г. приняли также новый практический выстрел М810, баллистика которого была аналогична М791 до 2000 м, а «опасная» дальность полета значительно ниже. Дело в том, что М791 сохраняет убойное действие на дальности до 14000 м. что ограничивало возможности обучения наводчиков — соответствующие директории есть только на полигоне в Форт Худ, и части. дислоцированные вне США (прежде всего, в Европе), не имели возможности попрактиковаться на учениях.
Всего армии США поставлено примерно по 1400 машин M2/M.S модификации А1 и А2 (из них 600 — Л2 первой фазы с 500-силы 1ым двигателем). Кроме того. 600 машин передано Национальной гвардии. Заказ на 200 М2А2 и МЗА2 поступил из Саудовской Аравии. когда-то (после испытаний в 1983 г.) отказавшейся от закупки «Брэдли» базовой модификации. После войны 1991 г. заказ был увеличен, и всего Саудовская Аравия закупила 400 «Брэдли».

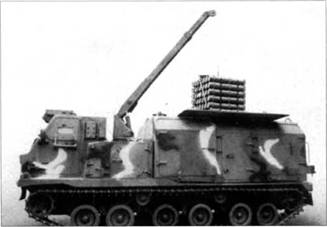

Транспортер FAALS
Опытная БРЭМ AMV
Шасси
Санитарная бронированная машина AMTV
На шасси «Брэдли- был построен ряд машин, включая машину передовых артиллерийских наблюдателей FIST, боевую машину для перевозки расчетов ПЗРК FIM-92 «Стингер» (»Брэлли-Стингер»).
Разработано шасси М987 грузоподъемностью 10 т с удлиненной ходовой частью и измененной компоновкой: в передней части установлена откидная четырех местная бронированная кабина, под ней смонтированы двигатель и трансмиссия, большую часть шасси занимает платформа. М987 послужило базой для 240-мм 12-ствольной РСЗО М933 MLRS. В отличие от «Брэдли», MLRS принята на вооружение- других стран НАТО — Великобритании. Италии, ФРГ (под обозначением MARS), закуплена Францией. 11а основе агрегатов М9Н7 и танка МI создан транспортер MASV грузоподъемностью 13,5 т.
На шасси М987 были разработаны также опытные КШМ и машина радиоэлектронной борьбы EFVS (Electronic Fighting Vcchicle System) для сбора и корреляционной обработки разведывательной информации. На платформе установлен легкобронированный модуль, оснащенный средствами связи, приемниками сигналов от дистанционных датчиков. компьютерным и навигационным оборудованием. выдвижной антенной высотой до 21 м. агрегатом электропитания, ФВУ.
Транспортер FAAL-S служит для доставки грузов в передовом районе, оснащен бронированным контейнером, подъемным краном, а при перевозке боеприпасов — еще и конвейерным устройством. На шасси М987 также построена опытная БРЭМ AMV. В рамках программы «Блок III» была предложена машина управления контрбатарейной борьбой для системы «Файр Файндер» — на М987 установили модуль с РЛС разведки артиллерийских позиций фирмы» Хьюз» (с плоской ФАР), компьютерным. навигационным и связным оборудованием для быстрой подготовки и передачи данных для стрельбы.
На том же шасси выполнен опытный вариант ПТ системы LRAT (Long Range Anti-Tank) — на поднимаемой на высоту до 15 м платформе смонтирована система наблюдения и прицеливания TADS "Мартин Мариетта» и ПУ ПТУР» Хеллфайр» с наведением по отраженному лазерному лучу. Шасси М987 использовано также в одном из самоходных вариантов французского ЗРК малой дальности Kроталь-NG. На М987 разработана и санитарная машина ATTV (Armored Transport and Treatment Vehicle), призванная расширить возможности по оказанию первой медицинской помощи непосредственно на поле боя. В закрытом кузове можно разместить 12 раненых. Как и другие образцы на этом шасси. ATTV оснащается ФВУ, аппаратурой спутниковой связи (для передачи и приема голосовой и графической информации), инерциальной и спутниковой (GPS) навигационной аппаратурой. Однако ATTV достаточно габаритна, поэтому разработали и аэротранспортабельную медицинскую машину C2V массой 19.0 т на шасси М2.
Ряд опытных ракетных комплексов выполнили на шасси самой «Брэдли» — в частности, самоходный зенитно-противотанковый ракетный комплекс ADATS швейцарско-американской разработки («Эрликон-Бюркле» — «Мартин-Мариэтга»). Во вращающейся башне монтировались РЛС обнаружения целей, ИК и телевизионная системы сопровождения и восемь направляющих высокоскоростных УР («Эрликон»), рассчитанных на кинетическое поражение бронецелей (заявлена бронепробиваемость до 1000 мм) или осколочно-фугасное — воздушных целей. С добавлением 25-мм пушки такая система предлагалась по проекту FAADS- LOS-FH («тяжелая система ПВО переднего края»). Другой вариант LOS-F11 «Блэйзер» на том же шасси, подложенный фирмой СЕ-»Аэротроникс», имел башню с двумя пакетами по четыре ЗУР «Стингер» и 25-мм пятиствольной пушкой GAU-I2/U. Предлагалось использовать также пакеты НУР «Гидра-70».
Следующий опытный самоходный ПТРК на шасси М2А2 — I.OSAT — построен с участием фирмы «Лорал Воут Система». На выдвижной платформе поместили систему FLIR и четыре пусковые установки 162-мм гиперзвуковых (скорость около 1500 м/с) УР с лазерным наведением. Кроме низкого силуэта для LOSAT предусмотрели усиление бронезащиты. Довести до серии гиперзвуковые ПТУРс кинетическим поражением цели пока не смогли.
С 1983 г. по заказу армии США FMC вела исследования по замене металлической брони керамическими и композитными материалами (аналогичные работы еще ранее велись в СССР). В 1986–1987 гг. были представлены башни "Брэдли" с заменой бортовых, кормовых листов и крыши единой деталью из армированного стекловолокном композита S-2 В 1989 г. в Кэмп- Робертс испытывали "Брэдли" с бронекорпусом, включавшим два верхних элемента из слоев композита, алюминиевую раму шасси и композитный лист защиты днища. Композит усиливали керамические элементы из диборида титана. При уровне баллистической защиты, аналогичном М2А1, корпус был на 27 % легче. Использование композитов позволяет, кроме того, повысить защиту от кумулятивных боеприпасов, уменьшить образование внутренних отколов брони, снизить радиолокационную, акустическую и ИК заметность машины, продлить срок ее службы за счет высокой стойкости к коррозии и большей усталостной прочности, снизить стоимость производства.
