Стойкость гомогенной литой брони высокой твердости значительно превосходит стойкость литой брони низкой твердости равной толщины.
Таблица №13
Марка стали и тип брони
Толщина
Угол 0°
Угол 30°
ПТП
ПСП
ПТП
ПСП
МЗ-2 литая, высокой твердости (2,8-3,0)
51-55
740
Выше максимума
Выше максимума
Выше максимума
МЗ-2 катаная*
50
725—760
Тоже
Тоже
Тоже
МЗ-2
45
725-735
755-765
Тоже
Тоже
МЗ-2 литая, низкой твердости**
55
540-660
560-634
725
745
(3,7—4,0)
ФД-6654 литая, низкой твердости** (3,7—4,0)
45-52
550-650
565-680
600-670
660-760
* Данные по результатам работы комиссии по приему на производство стали МЗ-2.
** Данные испытаний опытных литых плит бригады НИИ-48 и Марзавода.

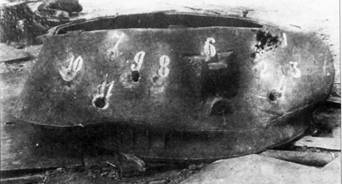

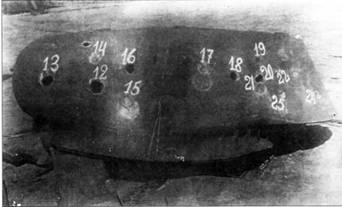

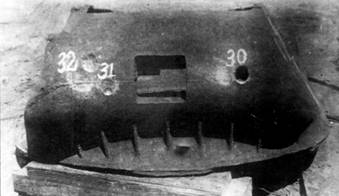

Корпус литой башни № 1 -1 после испытания обстрелом. Корпус башни не подвергался механической обработке; амбразура, задний люк и шахты боковых смотровых приборов не вырезаны.

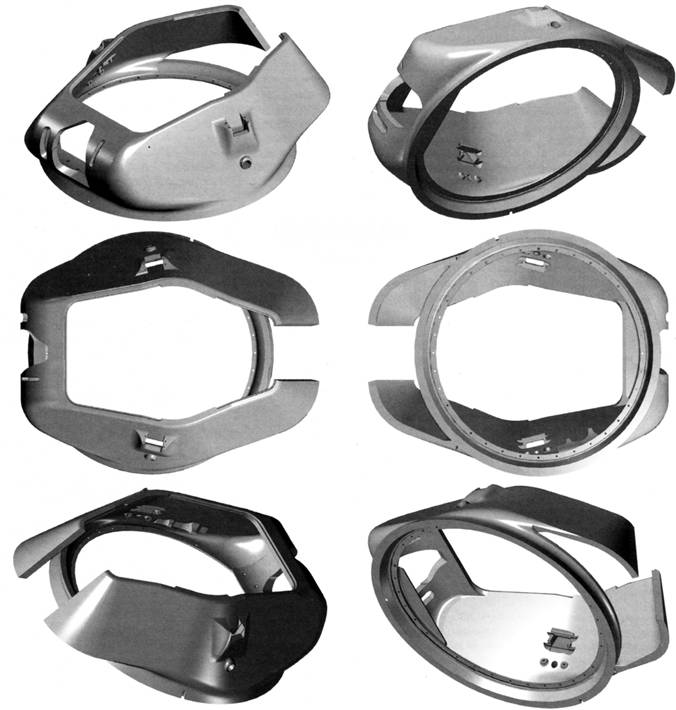

3D модель корпуса литой башни по чертежу 34.30.182 (автор модели – Сергей Чекменев).
4) По видам поражений при испытании снарядами 37, 45 и 76 мм литая броня вполне удовлетворяет требования АБТУ КА – при сквозном пробитии совершенно не дает отколов, при испытаниях не было также случаев получения трещин, расколов или проломов.
5) Срабатываемость снарядов политой броне высокой твердости – вполне удовлетворительная. Снаряды всех применявшихся калибров и чертежей (с внутренней полостью) при обстреле башни в рабочем положении (угол 30°) – разбивались в осколки.
6) Особых конструктивных недостатков в башне при испытаниях не отмечено.
7) Тип брони и марка стали проверены, как в процессе опытных работ, так и при изготовлении установочной партии башен. Работниками цехов завода и бригады устранены технологические дефекты, выявленные предварительным испытанием опытной башни в апреле 1940 года. Разработанная технология производства литых башен, в основном оправданна на установочной партии, но требуются отдельные уточнения технологии уже в процессе валового производства и обучение кадров в цехах для устойчивого ведения производства с минимальным браком. Исправления технологии
ЗАКЛЮЧЕНИЕ:
На основании результатов проведенных испытаний и анализа производства установочной партии башен комиссия вносит в АБТУ и 7-е ГУ НКСП следующие решения:
1. Утвердить основным типом брони для литых танковых конструкций, противостоящих мелкокалиберной противотанковой артиллерии (37 и 45 мм) – гомогенную броню высокой твердости (диаметр отпечатка Бринелля 2,8-3,1). Для отдельных узлов, расположенных под большими углами и требующих по условиям производства сложной механической обработки после полной термической обработки допустить гомогенную броню пониженной твердости за счет увеличения толщины.
2. Утвердить для изготовления литых башен танка Т-34 сталь марки «МЗ-2».
3. Утвердить на серийное производство 1940 г. конструкцию литой башни, разработанную заводом №183, при номинальной толщине брони 52 мм.
4. Утвердить прилагаемые технологические инструкции на отливку и обработку деталей (см. приложение №4). Предложить директору завода им. Ильича в кратчайший срок усилить техническое руководство литейного цеха, подготовить квалифицированные кадры литейщиков и с самого начала производства установить жесткие требования по точному соблюдению технологических инструкций и особой тщательности в работе. В соответствии с этим построить систему заработной платы и материальных поощрений.
5. Утвердить прилагаемые технические условия на серийное производство 1940 года (см. приложения №№5, 6 и 7).
6. Рекомендовать для литых танковых конструкций при аналогичной толщине брони, применение брони высокой твердости из стали марки «МЗ-2».
7. Поручить НИИ-48 совместно с Ижорским заводом в кратчайший срок изготовить опытные литые конструкции для танков «КВ», установив необходимую толщину и уточнив для этих толщин химсостав стали и технологию производства.
8. Предложить директору Завода им. Ильича совместно с бригадой НИИ-48 к 15-му августа 1940 г. закончить опытные работы по укрупнению детали носа и по узлу заднего моста. Вопрос о поиске базы для серийного производства этих деталей поручить 7-му Гп. Управлению НКСП.
9. Внести в правительственные инстанции прилагаемый проект решения о внедрении в производство литых танковых конструкций (см. приложение №8). [4]
В качестве приложения к данному акту в ГАБТУ был направлен проект решения о внедрении в производство литых конструкций, в котором комиссия обозначила мероприятия, необходимые для развития литейного производства на Мариупольском заводе. Ниже приведем текст этого документа.
ПРОЕКТ РЕШЕНИЯ
О ВНЕДРЕНИИ В ПРОИЗВОДСТВО ЛИТЫХ БАШЕН И ДРУГИХ ТАНКОВЫХ КОНСТРУКЦИЙ.
1) В связи с успешным окончанием на Мариупольском заводе им. Ильича экспериментальных работ по литым броневым башням и другим узлам – принять для постановки на танк Т-34 литую башню и составной носовой узел из броневой стали «МЗ-2» («И-8С»).
2) Наркомсудпрому немедленно развернуть производство литых башен и других узлов. С 1-го сентября 1940 г. обеспечить выпуск литых башен на Мариупольском заводе им. Ильича в количестве необходимом для выполнения программы 1940 г.
3) Наркомсудпрому в течение Ill-го квартала 1940 г. провести реконструкцию литейного цеха Мариупольского завода им. Ильича и оснастить его необходимым оборудованием для обеспечения программы производства литых башен, а к концу 1-го полугодия 1941 г. построить новый литейный цех для обеспечения программы броневого литья последующих годов.
