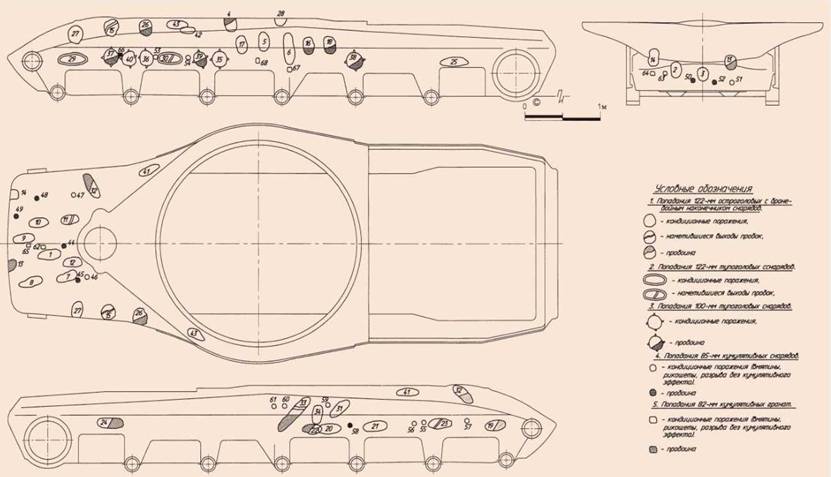

Верхняя и нижняя лобовая часть корпуса при обстреле под курсовым углом 0° и борта башни при обстреле под курсовым углом 60° не пробивались кумулятивной гранатой ПГ-82. Угол безопасного маневрирования для вертикальной передней части бортов корпуса при обстреле кумулятивной гранатой ПГ-82 составил ±29°.
Характер поражения брони корпуса и башни – вязкий. Хрупких поражений брони не имелось. Однако при обстреле корпуса на поверхности брони появились трещины, удаленные от места попадания на 80-110 мм.
В целом результаты обстрела подтвердили соответствие фактической противоснарядной стойкости расчетной. Общую конструктивную прочность корпуса и башни оценили как удовлетворительную. Однако крепление крыши над двигателем и крыши над трансмиссией являлось недостаточно
Чтобы обеспечить противоснарядную стойкость корпуса и башни танка «Объект 770» на уровне, определенном ТТХ, а также повысить их конструктивную прочность, НИИБТ полигон считал необходимым внести ряд изменений. Следовало повысить противоснарядную стойкость переходных зон от верхней лобовой части к бортам, доведя их до уровня, предусмотренного ТТТ для верхней лобовой части корпуса, а противоснарядную стойкость нижних участков (радиусов перехода от верхней лобовой части корпуса к бортам) – до уровня, предусмотренного ТТТ для верхнего бортового пояса.
Рекомендовалось повысить противоснарядную стойкость стыка верхней и нижней лобовых частей корпуса, доведя ее до уровня, предусмотренного ТТТ для верхней лобовой части корпуса. Одним из вариантов могла стать приварка к стыку специальной защитной планки, разработанной ВНИИ-100 для танка «Объект 279».
Требовалось исключить возможность пробития зон радиусов перехода от наклонной к вертикальной части бортов рикошетирующими снарядами при обстреле наклонной части бортов, повысить стойкость верхней кромки наклонной части борта до величины, заданной по ТТТ для верхнего бортового пояса, а также увеличить противоснарядную стойкость вертикальной задней части бортов корпуса до уровня стойкости передней вертикальной части борта.
Надлежало также повысить противоснарядную стойкость лобовой части башни (угол подворота 60° и менее) до необходимого уровня, надежность крепления крыши над двигателем и крыши над трансмиссией, прочность приварки поперечной опорной балки крыши над двигателем и крыши башни. Указывалось на необходимость проработки вопроса защиты корпуса и башни от поражения кумулятивными средствами поражений (85-мм кумулятивный невращающийся снаряд).
По данным испытаний обстрелом, в СКБ-2 ЧКЗ выполнили корректировку чертежей корпуса и башни и 30 октября 1957 г. передали их на завод №78 для изготовления опытных образцов. В 1959 г. броневая защита корпуса и башни еще раз подверглась корректировке с целью повышения противокумулятивной стойкости с использованием «встроенной» конструктивной брони ступенчатой криволинейной формы. Однако на опытных образцах эти изменения реализованы не были.

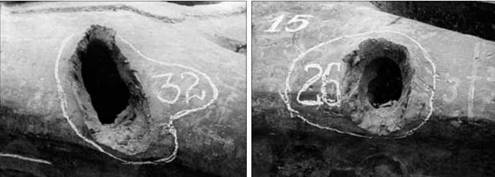

Слева – поражение переходной зоны от верхней лобовой части корпуса к правому борту 122-мм остроголовым снарядом с бронебойным наконечником с ударной скоростью 885 м/с при курсовом угле 50°. Справа – поражение в районе радиуса перехода к левому борту 122-мм остроголовым снарядом с бронебойным наконечником с ударной скоростью 615,7 м/с при курсовом угле 270°.
Слева – характер поражения кормового участка переходной зоны от верхней лобовой части к левому борту при попадании 122-мм остроголовым снарядом с бронебойным наконечником с ударной скоростью 902 м/с при курсовом угле 0°. Справа – поражение верхней кромки наклонной части левого борта при попадании 122-мм остроголового снаряда с бронебойным наконечником с ударной скоростью 705 м/с при курсовом угле 270°.
Одновременно с организацией производства опытного образца
Курсопрокладчик, коротковолновая радиостанция Р-112 и блоки питания радиостанций Р-112 и Р-113 размещались в нише башни за командиром машины вместо шести гильз и шести бронебойных снарядов механизированной укладки. Ультракоротковолновая радиостанция Р-113 располагалась слева от командира на борту башни (так же как и в линейном танке). Гирокурсоуказатель, проходной фильтр, преобразователь, щиток, согласователь курса, датчик пути и зарядный агрегат устанавливались справа за сиденьем механика-водителя вместо восьмиместной гильзовой укладки. Репитер навигационной аппаратуры монтировался слева от центрального щитка водителя, аппарат №1 ТПУ Р-120 – в районе заряжающего на месте аппарата ТПУ №2, а аппарат ТПУ №2 – на месте аппарата ТПУ № 1.
Размещение радиостанции Р-112 в нише башни позволяло командиру производить смену волн и ее настройку. Крепление курсопрокладчика в нише башни перед радиостанцией в горизонтальном положении позволяло наблюдать за положением карандаша на карте планшета и осуществлять необходимые манипуляции по настройке и управлению курсопрокладчиком, а при необходимости заменять листы карты. Кроме того, можно было использовать курсопрокладчик в качестве рабочего столика командира машины. Вместе с тем, принятое расположение радиостанции и курсопрокладчика создавало определенные неудобства: командиру для работы с этой аппаратурой требовалось разворачиваться почти на 180°. При этом его ноги могли выйти за пределы вращающегося пола и получить травму.
Перемещение аппаратов ТПУ №1 и №2 признали рациональным. Установка гирокурсоуказателя справа за сиденьем механика-водителя обеспечивала доступ для арретирования и введения компенсации, но наблюдение за его шкалой было затруднено. Расположение зарядного агрегата справа за сиденьем механика-водителя обеспечивало удобство его заводки, но наблюдение за контрольно-измерительными приборами зарядного агрегата и заправка топливного бачка оказались затруднены.
В своем заключении макетная комиссия рекомендовала СКБ-2 обеспечить безопасность работы командира при поворотах башни, выполнить мероприятия по улучшению размещения гирокурсоуказателя (для удобного наблюдения за его шкалой), снять с зарядного агрегата щиток и бачок и разместить их отдельно в более удобном месте. Кроме того, для крепления расчалок 10-метровой антенны радиостанции Р-112 завод должен был установить на корпусе танка специальные скобы и рассмотреть возможность увеличения боекомплекта пушки. Для улучшения сообщения между боевым отделением и отделением управления предлагалось два кумулятивных снаряда, находящихся за механиком-водителем слева, изъять из боекомплекта, разместив вместо них два осколочно-фугасных или бронебойных снаряда в механизированной укладке.
В целом, компоновка нового тяжелого танка «Объект 770» обеспечивала возможность создания командирского варианта машины. Все замечания, отмеченные в акте макетной комиссии, предлагалось учесть при выполнении его технического проекта.
К концу 1957 г. на ЧКЗ изготовили и испытали восемь вариантов гидропневматической подвески да танка «Объект 770», ввели в строй десять стендов для проведения испытаний узлов и агрегатов двигателя ДТН-10, собрали первый образец двигателя (5 ноября 1957 г.) для стендовых испытаний и один комплект ГМТ для испытаний в ходовом макете танка, выпустили основные узлы механизма заряжания и подготовили стенд для его испытаний, а также запустили в производство все остальные узлы и детали, необходимые для сборки запланированных опытных образцов машины.
