Нос корпуса имел курсовые углы непробития для гранат ПГ-82 – 0°, ±32°. Остальными средствами поражения нос пробивался со следующих курсовых углов: для мин МК-10 – 0, ±90°, МК-11 – 0, ±90°, для 76-мм невращающегося кумулятивного снаряда – 0, ±28° и для 85-мм снаряда – 0, ±90°. Борт корпуса против пехотной гранаты ПГ-82 обладал курсовым углом непробития ±32°, для мин МК-10 и МК-11 – ±27° и ±21°, для кумулятивных снарядов калибра 76 мм и 85 мм – ±28° и ±23°.

Корма корпуса также характеризовалась незначительными курсовыми углами непробития: для гранаты ПГ-82 – ±116°, для кумулятивных мин МК-10 и МК-11 – ±114° и ±108°, для кумулятивных снарядов калибра 76

мм и 85 мм – ±116° и ±110°.

Испытания обстрелом опытного корпуса и башни танка «Объект 770» прошли в броневом тире НИИБТ полигона с 17 сентября по 17 октября 1957 г. в три этапа. Бронекорпус (№2) и башня (№7061) были изготовлены заводом №78 по чертежам ЧКЗ. При этом их отливку из стали марки 74Л и термическую обработку выполнили по технологии филиала ВНИИ-100 для опытных изделий. Для проведения испытаний башню приварили к подбашенному листу корпуса.

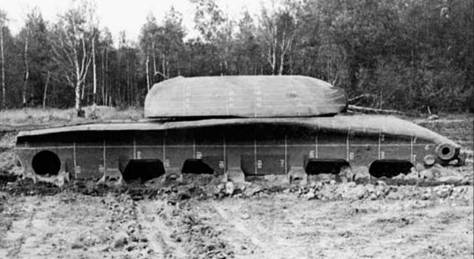

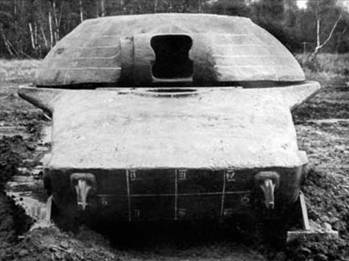

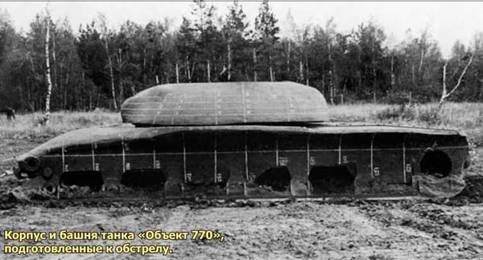

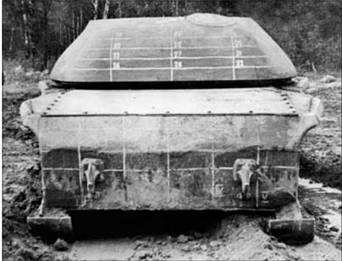

Корпус и башня танка "Объект 770", подготовленные к обстрелу.

Основные конструктивные особенности цельнолитого бронекорпуса с приваренным днищем из катаной брони заключались в дифференциации толщин и конструктивных углов верхней и нижней носовых частей, наличии в бортовых частях двух поясов (верхнего наклонного и нижнего вертикального) и подбашенного листа толщиной 40 мм, отлитого за одно целое с корпусом.

Особенностью литой башни с приварной крышей являлась ее сферическая поверхность с дифференциацией толщин и конструктивных углов по сечениям.

Обстрел производился с дальности 100 м из 122-мм пушек М62-Т2, Д-74, А-19, 100-мм пушки БС-3, 85-мм пушки ЗИС-Д-44 и 82-мм станкового гранатомета СПГ-82. При стрельбе использовались выстрелы со 122-мм бронебойным остроголовым снарядом с бронебойным наконечником, со 122- и 100-мм бронебойными тупоголовыми снарядами, с 85-мм кумулятивным невращающимся снарядом и кумулятивной гранатой ПГ-82. При этом использовались как штатные, так и приведенные заряды.

На первом этапе определялось соответствие противоснарядной стойкости корпуса и башни ТТТ, на втором – фактическая противоснарядная стойкость корпуса и башни, а на третьем – стойкость корпуса и башни против кумулятивных средств поражения.

В корпус танка попало 35 122-мм остроголовых снарядов с бронебойным наконечником, два 122-мм тупоголовых бронебойных снаряда, шесть 100-мм тупоголовых бронебойных снарядов, 18 85-мм кумулятивных невращающихся снарядов и семь 82-мм кумулятивных гранат ПГ-82. Башня получила попадания 48 122-мм остроголовых снарядов с бронебойным наконечником, восьми 85-мм кумулятивных невращающихся снарядов и пяти 82-мм кумулятивных гранат ПГ-82.

Выяснилось, что противоснарядная стойкость центрального участка верхней лобовой части корпуса соответствовала ТТТ, причем его нижняя зона имела запас противоснарядной

стойкости порядка 25 м/с (по скорости предела кондиционных поражений), а верхняя – нет. Противоснарядная стойкость переходных зон от верхней лобовой части корпуса к бортам оказалась ниже не только противоснарядной стойкости верхней лобовой части, но даже противоснарядной стойкости наклонной части бортов. Особенно низкую противоснарядную стойкость имели нижние участки указанных зон.

Между тем, зоны перехода от верхней лобовой части к бортам входили в лобовую проекцию корпуса и являлись участками его верхней лобовой части, а нижние участки указанных зон (радиусы перехода к бортам) – непосредственным продолжением наклонной части бортов. Поэтому противоснарядная стойкость переходных зон от верхней лобовой части к бортам должна была удовлетворять требованиям, предъявляемым к верхней лобовой части, а противоснарядная стойкость нижних участков указанных зон – требованиям к наклонной части бортов.

Противоснарядная стойкость нижней лобовой части корпуса соответствовала ТТТ. При этом стойкость стыка верхней и нижней лобовых частей корпуса оказалась ниже стойкости верхней лобовой части и была примерно равноценна противоснарядной стойкости нижней лобовой части.

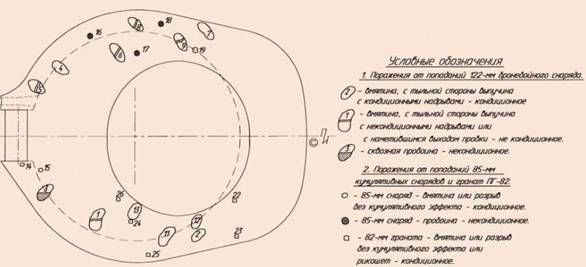

Распределение снарядных попаданий в башню танка «Объект 770».

Распределение снарядных попаданий в корпус танка «Объект 770».

Противоснарядная стойкость наклонной части бортов при попадании снарядов в центр их вертикальной проекции удовлетворяла ТТТ. Однако при попадании снаряда примерно на полкалибра выше или ниже центра вертикальной проекции наклонной части бортов он либо пробивал верхнюю кромку борта, либо рикошетом выходил в зону радиуса перехода от наклонной части к вертикальной и пробивал ее. Это являлось следствием того, что вертикальная проекция наклонной части борта была очень мала.

Противоснарядная стойкость передней вертикальной части бортов корпуса (фактическая толщина – 102-110 мм, номинальная – 105 мм) находилась на уровне фактической противоснарядной стойкости катаной брони толщиной 90 мм.

Противоснарядная стойкость лобовой части башни (угол подворота 60° и менее) при обстреле по нормали к горизонтальной касательной в точке попадания оказалась ниже противоснарядной стойкости по ТТТ примерно на 70 м/с по скорости предела кондиционных поражений. В свою очередь, противоснарядная стойкость верхнего и нижнего пояса бортов башни (угол подворота больше 60°) при обстреле под курсовым углом 60° соответствовала ТТТ, но при этом они не имели запаса противоснарядной стойкости.

Верхняя и нижняя лобовая часть корпуса при обстреле под курсовым углом 0° и борта башни – под курсовым углом 60° не обеспечивали необходимую защиту от 85-мм кумулятивных снарядов. Угол безопасного маневрирования для вертикальной передней части бортов корпуса при обстреле 85-мм кумулятивными снарядами составлял примерно ±22°. Наклонная часть бортов с отрицательным конструктивным углом 69° при курсовом угле обстрела 90° 85-мм кумулятивным снарядом пробита не была.
