Отделение тела пулемета от станка
1. Открепить пряжку и откинуть наметку.
2. Левой рукой поднять пулемет за кожух, а правой подхватить за приклад, после чего извлечь запоры из гнезд люльки.
5. Накинуть наметку и закрепить пряжку.
Установка высоты линии огня
1. Высота линии огня изменяется раздвиганием или сдвиганием ног.
2. Для установки наименьшей высоты линии огня освободить полностью задние ноги, поставить станок на башмаки (рис. 30) и полностью развести переднюю ногу, освободив ее стопор и стопор
Действие подъемным механизмом
1. Открепить зажим подъемного механизма.
2. Оттянуть барабан влево доотказа.
3. Установить необходимый угол, поворачивая барабан.
Действие механизмом горизонтальной наводки
1. Открепить зажим горизонтальной наводки поворотом справа налево.
2. Установить необходимый угол горизонтальной наводки.
Установка на станок оптического прицела
1. Открепить зажим прицела.
2. Вставить прицел и продвинуть его до упора.
3. Закрепить зажим.
Сборка станка для переноски (рис. 31)
1. Поставить поворотную часть станка посредине и закрепить зажимы поворотного механизма.
2. Поставить подъемный механизм в нижнее положение и закрепить его зажим.
3. Нажать на защелку люльки (она же защелка подъемного механизма) и приподнять люльку так, чтобы подъемный механизм наклонился внутрь станка, после чего энергично опустить люльку вниз до закрепления защелки в зацепе.
4. Открепить зажимы задних ног и повернуть их так, чтобы они легли в свои гнезда, после чего закрепить снова.

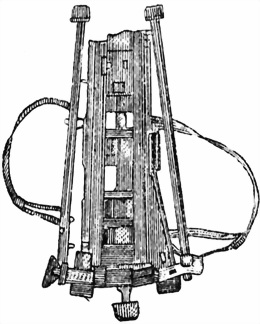

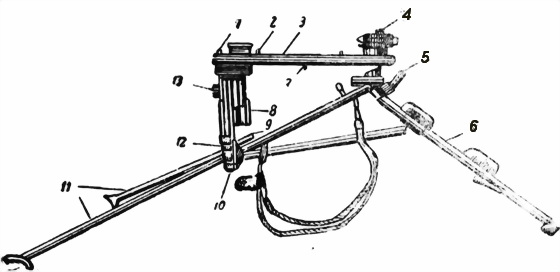

Рис. 31. Станок образца 1934 г. в положении для переноски.
5. Нажать стопор передней ноги и вдвинуть ногу внутрь трубы доотказа.
6. Нажать стопор растяжки и повернуть его переднюю ногу доотказа так, чтобы защелка растяжки заскочила в зацеп ноги.
7. Положить станок люлькой вниз.
Установка пулемета для зенитной стрельбы (рис. 32)
1. Снять пулемет со станка.
2. Установить на средней опоре кожуха пулемета вертлюг для зенитной стрельбы.
3. Поднять переднюю часть ноги и поставить его на задние ноги.
4. Нажать стопор передней ноги и выдвинуть ее доотказа.
5. Прижать стопор растяжки и поставить переднюю ногу в такое положение, чтобы штырь вертлюга встал в вертикальное положение.
6. Установить кольцевой зенитный прицел.

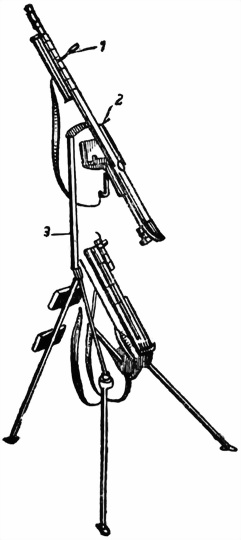

Рис. 32. Пулемет МГ-34 в зенитном положении на станке образца 1934 г.
1 — кольцевой целик; 2 — задний визир; 3 — вертлюг
7. Отпустить мушку.
8. Поднять стойку прицела и откинуть вверх задний визир (находится в передней части стойки прицела).
9. Установить вертлюг с пулеметом на штырь станка
Перевод станка из зенитного положения в наземное производится в обратном порядке.
Для зенитной стрельбы лучше устанавливать ленточное питание из барабана.
Пользование кольцевым прицелом
Кольцевой прицел состоит из кольцевого целика (рис. 33) и заднего визира, находящегося в стойке наземного прицела пулемета МГ-34.
С кольцевым целиком стрелять по самолету на все расстояния до 1000 м. Промежуток от среднего внутреннего круга до центра или от наружного круга до внутреннего круга определяет время обстрела цели (рис. 34), и непрерывный огонь нужно вести до тех пор, пока вражеский самолет проходит указанные расстояния между кольцами прицела; после этого прекратить огонь и снова навести пулемет через точку наружного или среднего кольца.

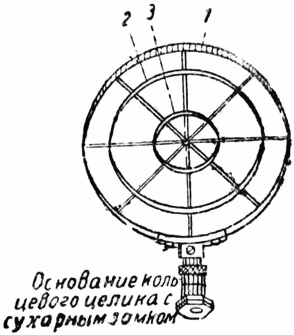

Рис. 33. Кольцевой целик.
1 — наружное кольцо; 2 — среднее кольцо; 3 — внутренне кольцо

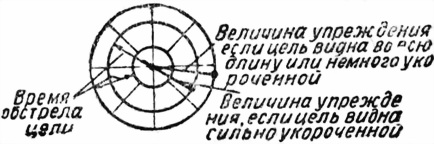

Рис. 34. Величины упреждения при обстреле самолета.
Если самолет виден во всю его длину или только немного укороченным — наводить через одну из точек наружного кольца. Если самолет виден сильно укороченным — наводить через одну из точек среднего кольца.
Рис. 35. Наводка по самолету с помощью кольцевого целика.
В обоих случаях наводки точку на соответствующем кольце выбирать таким образом, чтобы продолженный путь самолета проходил через середину кольцевого целика (рис. 35). Если самолет летит прямо на обстреливающий его пулемет, наводить через задний визир и центр перекрестия кольцевого целика.
Без зенитной треноги
1. Опустить мушку.
2. Установить кольцевой прицел в гнездо.
3. Поднять задний визир, находящийся в стойке прицела (рис. 36).
4. Положить пулемет сошками на плечо товарища и открыть огонь.
Для стрельбы таким образом удобнее использовать магазинное питание. Поддерживающий держится за магазин.
С зенитной треногой
1. Установить кольцевой прицел и поднять передний визир.
2. Опустить мушку.
3. Открепить запор.
4. Повернуть верхние стопоры ног и раздвинуть ноги (рис. 36 и 37).
5. Открепить нижние зажимы ног, установить нужную высоту так, чтобы стойка стояла вертикально, и закрепить снова.
