Г. С. Альтшуллер назвал такие проблемные ситуации административным противоречием. Анализ развития множества ТС показал, что совершенствование их характеристик обычно связано с преодолением противоречий, выявляющихся по мере эксплуатации этих систем. Возникает потребность что-то изменить, улучшить, причем претензии к работе системы обычно формулируются в виде довольно расплывчатых пожеланий типа: «хочется, чтобы было лучше…», «нужно что-то сделать» и т. д., проблем много: нужно что-то сделать, но что?

Этому виду противоречий соответствует изобретательская

ситуация, включающая в себя целый клубок задач, из которых нужно выбрать именно ту, которую следует решать в первую очередь. Каким образом выделить первоочередную задачу среди прочих?

Г. С. Альтшуллер в работе «Найти идею» отмечал: «Такие противоречия отражают сам факт возникновения изобретательской задачи, точнее — изобретательской ситуации. Они автоматически даются вместе с ситуацией, но они ни в какой мере не способствуют продвижению к ответу».

Таким образом, административные противоречия только обозначают проблему и в ряде случаев дают некоторое обоснование ее возникновения.

6.2. Техническое противоречие

В первоначальной формулировке проблемы формулируются некоторые потребности, функции, которые необходимо выполнить.

В зависимости от вида проблемной ситуации (ПС) ее можно разрешить двумя способами (рис. 6.2):

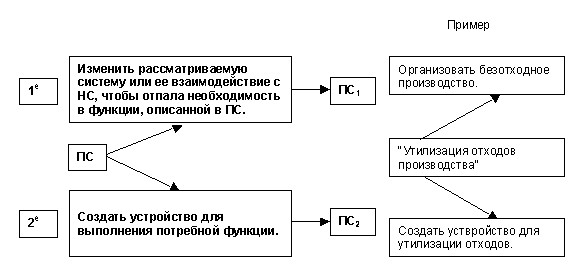

^Рис. 6.2

существенно изменить рассматриваемую систему или ее взаимодействие с надсистемой (НС) таким образом, чтобы отпала необходимость в этой потребности, в выполнении этой функции — ПС₁; в этом случае формулируется проблема по изменению НС;

дополнить существующую техническую систему некоторым устройством, которое позволило бы удовлетворить сформулированную потребность — ПС₂ (см. пример на рис 6.2).

Проблемы могут быть разные.

Например, мы не знаем, как технически реализовать выполнение потребной функции.

Или мы в принципе знаем, какое устройство нужно создавать для выполнения потребной функции, но при этом появляются нежелательные эффекты.

Нежелательный эффект, во-первых, связан с тем, что за реализацию функции, которую он должен выполнять, надо «платить». Из стремления же к идеальному решению следует, что полезная функция должна выполняться, но затрат на ее реализацию не должно быть.

Пример 6.2. По трубопроводу перекачивают газ. Необходимо обеспечить постоянный массовый расход газа при заданном перепаде давлений на входе и выходе трубопровода. Однако температура газа на входе в трубопровод меняется. Следовательно, массовый расход газа тоже будет изменяться.

Таким образом, возникает проблема. Массовый расход газа должен быть постоянным для управления некоторым процессом, но он не может быть постоянным, так как изменяется температура газа. При этом в систему нежелательно вводить сложные устройства, которые осуществляли бы функцию регулирования.

Во-вторых,

нежелательные эффекты могут проявляться в виде вредных свойств (функций), которые возникают при функционировании технического объекта. Например, мы создаем некоторый технологический процесс, а он оказывает вредное воздействие на человека (электромагнитные излучения, вибрации и т. д.) или загрязняет окружающую среду и др.

То есть проблемная ситуация (ПС₂) заключается в том, что функцию выполнять надо, ибо в этом есть потребность, а нежелательных эффектов при этом быть не должно.

Такие проблемы часто возникают на начальном этапе создания ТО, когда намечается некоторый план решения проблемы, то есть при формировании идеи, принципа действия ТО для реализации ГПФ или попытке улучшить некоторые функциональные характеристики технического объекта.

Г. С. Альтшуллер отмечал, что каждой задаче, входящей в изобретательскую ситуацию, соответствует свое техническое противоречие (ТП). Суть ТП сводится к тому, что при улучшении известными путями одного свойства (параметра) системы недопустимо ухудшается другой параметр.

Любая продукция, предназначенная для удовлетворения потребностей, характеризуется многими свойствами: экономичностью, надежностью, эргономичностью, эстетичностью, патентоспособностью, транспортабельностью, безопасностью, экологичностью, технологичностью и т. д. Для некоторых видов продукции весьма важными показателями являются масса конструкции, плотность компоновки, энергоемкость, мощность, производительность, время срабатывания механизмов, точность отработки параметров и т. д.

Все эти показатели условно можно разделить на две группы: показатели, характеризующие степень (уровень) выполнения техническим объектом ГПФ, и показатели, характеризующие факторы расплаты за выполнение ГПФ.

Стремление улучшить одни характеристики продукции часто приводит к ухудшению других. По крайней мере, на этапе анализа проблемы и постановки задачи не видно путей, как сделать так, чтобы при улучшении одних свойств не ухудшались бы другие, тоже весьма важные.

В проектно-конструкторских и технологических задачах обнаруживается противоречивость многих свойств, например, точность и производительность в технологии обработки материалов; масса, надежность и стоимость; устойчивость и управляемость технических объектов и др.

Например, один из способов увеличения надежности летательных аппаратов (потребность) — создание резервных систем и агрегатов. А это приводит к увеличению массы аппарата, что недопустимо, так как увеличиваются затраты на выполнение задания (ГПФ).

Нежелательные эффекты могут быть связаны с тем, что улучшение некоторых потребительных свойств приводит к усложнению ТО и, следовательно, к увеличению факторов расплаты.

Ситуация, когда попытки улучшить одну характеристику (или часть) системы приводит к ухудшению другой ее характеристики (или части), называется техническим противоречием (ТП).
