Например, в технологии производства мероприятия, направленные на повышение производительности обработки, часто приводят к ухудшению качества продукции. (Если один из двух вариантов технологии при лучшем качестве позволяет обеспечить и бoльшую производительность, то он вытесняет второй вариант; в этом случае проблемной ситуации нет.)
Техническое противоречие появляется часто тогда, когда разработчик пытается каким-либо известным ему способом улучшить один из параметров качества (или функциональное свойство) объекта, но это приводит к недопустимому ухудшению другого, тоже весьма важного
Пример 6.2. Увеличение числа инструментов в слесарном наборе улучшает возможности дифференцированного воздействия на изделие, но ухудшает условия работы с набором, который становится более громоздким.
Для улучшения функционального свойства весьма часто рассматривается изменение одного из параметров технической системы, который существенно влияет на это функциональное свойство.
Пример 6.3. Чем больше литейный уклон на модели отливаемого изделия, тем легче извлечь ее из песчаной формы при формовке, но при этом нежелательно увеличиваются припуски металла (дополнительные его объемы), которые приходится в дальнейшем устранять механической обработкой литой заготовки.
Для этой проблемы можно сформулировать технические противоречия в двух вариантах.
ТП-1: Увеличивая литейный уклон, мы облегчаем процесс формования, но при этом увеличиваются затраты на обработку резанием.
ТП-2: Уменьшая литейный уклон, мы снижаем затраты на обработку, но при этом усложняется процесс формования.

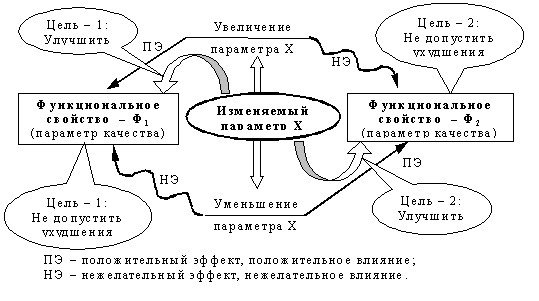

Техническое противоречие можно представить в виде схемы, показанной на рис. 6.3.
Рис. 6.3
Формулирование технических противоречий — это конкретная реализация более общего приема поиска решения — переформулирование условий задачи. Это модель задачи, в которой раскрываются положительные и нежелательные эффекты или явления в рассматриваемой предметной области.
При этом возникает проблема, как, сохранив или даже улучшив положительные стороны (эффекты) в создаваемом ТО, не допустить появления нежелательных эффектов.
Формулировка ТП позволяет вычленить положительные и нежелательные эффекты для того, чтобы провести анализ причин появления нежелательных эффектов, и тем самым активизирует мышление на поиск возможных направлений решения проблемы.
Пример 6.4. ТП: Уменьшая время на изучение конкретной темы, мы добиваемся того, что можем более широко информировать обучаемых, но при этом уровень знаний и умений по этой теме понижается.
Пример 6.5. ТП: Декларируя истины, мы даем материал сжато и энергично, но при этом снижается способность обучаемых к самостоятельному поиску знаний.
Пример 6.6. ТП: Необходимо повысить производительность токарной обработки заготовки.
Анализ доступных ресурсов позволяет наметить два мероприятия, которые будут приводить к появлению нежелательных эффектов, связанных, с одной стороны, с увеличением затрат и, с другой

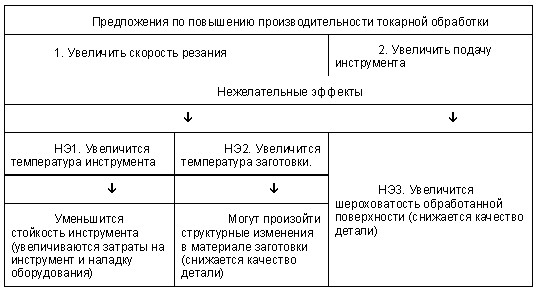

Таблица 6.1
Пример появления нежелательных эффектов при попытке решить поставленную проблему В приведенной таблице можно увидеть следующие противоречия.
ТП-1: Для повышения производительности труда нужно увеличить скорость резания. Но при этом увеличивается температура резца. Период стойкости инструмента уменьшается и, следовательно, увеличиваются затраты на обработку.
ТП-2: Для повышения производительности труда нужно увеличить скорость резания. Но при этом увеличивается температура заготовки. В материале заготовки происходят структурные изменения и, следовательно, снижается качество детали.
ТП-3: Для повышения производительности труда нужно увеличить подачу инструмента (глубину резания на каждом проходе резца). Но при этом увеличивается шероховатость поверхности и, следовательно, снижается качество детали.
6.3. Физическое противоречие
Как видно из последнего приведенного примера, предлагаемые мероприятия, направленные на повышение производительности токарной обработки, приводят к появлению ряда НЭ.
Проведенный анализ позволяет обнаружить и конкретизировать противоречивость свойств при взаимодействии компонентов рассматриваемой технической системы.
Из анализа табл. 6.1 можно сформулировать следующие противоречия.
Скорость резания должна быть большая для повышения производительности обработки, и она не должна быть большая, так как при этом увеличится температура резца.
Скорость резания должна быть большая для повышения производительности обработки, и она не должна быть большая, так как при этом увеличится температура заготовки.
Подача должна быть большая для повышения производительности обработки, и она не должна быть большая, чтобы не увеличивалась шероховатость поверхности.
Таким образом, для того, чтобы разрешить ТП, формулируются частные задачи, в которых предъявляются несовместимые требования к свойствам отдельных компонентов или взаимодействию между компонентами рассматриваемого объекта.
Совокупность таких требований Ю. В. Горин предложил назвать физическим противоречием (в 1973 г.), подчеркивая, что отношения противоречия перенесены на уровень физических свойств и отношений элементов системы.
Г. С. Альтшуллер отмечал: «Стремясь убрать конфликтующие, противоречивые отношения между внешними сторонами технической системы, получим противоречие на уровне внутреннего функционирования системы». Такое противоречие, в отличие от технического, называется физическим противоречием (ФП).
Сформулированные в примере 6.7 ФП позволяют наметить минизадачи и, тем самым, определить область поиска возможных решений (табл. 6.2).
Таблица 6.2
