Устройство и эксплуатация зенитной самоходной установки ЗСУ-23-4 «Шилка»

Сойкин Юрий

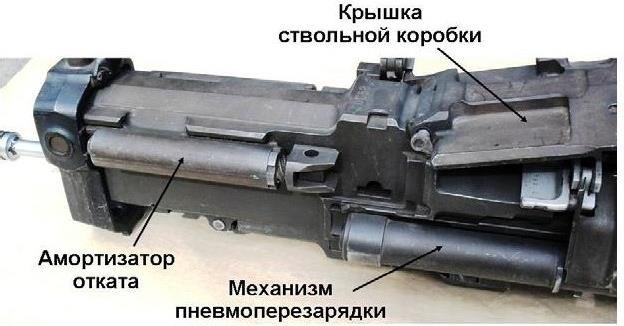

Механизм пневмоперезарядки служит для отведения подвижных частей автомата в заднее положение (для постановки на шептало) в начале стрельбы и при разряжании автомата (рис. 2.11).

Амортизаторы отката предназначены для уменьшения отдачи автомата при выстреле и возвращения его в исходное положение для стрельбы (рис. 2.12). Состоят из цилиндрического корпуса и пружины. Каждый автомат имеет по два амортизатора.

Рис. 2.12. Амортизатор

отката

Звеньеотвод служит для отвода звеньев и устанавливается на ствольной коробке (рис. 2.11). Представляет собой лоток, по которому использованные звенья из автомата направляются в звеньесборник.

Работа автомата при стрельбе

Первоначальное заряжание пушки производится пневматически. При нажатии кнопки ПЕРЕЗАРЯДКА на пульте командира ЗСУ сжатый воздух через пневмопоршень отводит назад затворную раму и рычаг досылателя. Патрон подается на линию досылки. Затворная рама встречает шептало электроспуска и останавливается (рис. 2.13).

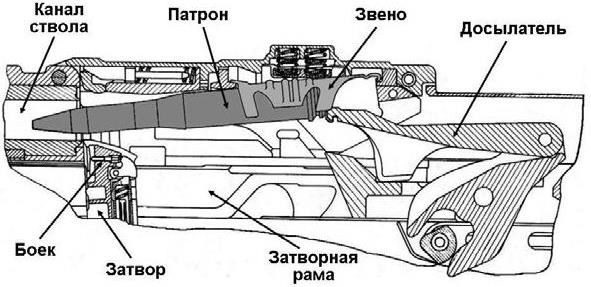

Рис. 2.13. Положение частей автомата при досылании патрона в патронник

При нажатии кнопки ОГОНЬ командиром ЗСУ (или нажатии спусковой педали оператором поиска-наводчиком) шептало электроспуска освобождает затворную раму, которая движется вперед. Досылатель выталкивает патрон из звена ленты и досылает его в патронник.

Затвор движется вверх и запирает канал ствола, при этом боек ударного механизма накалывает капсюль. Происходит выстрел (рис. 2.14).

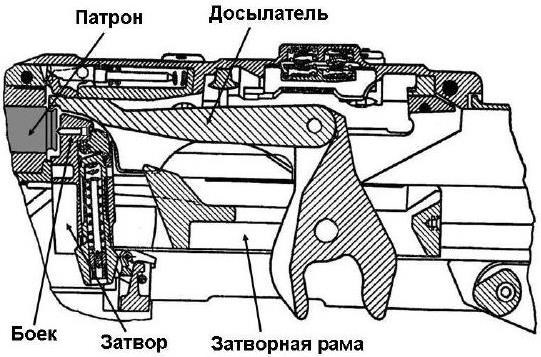

Рис. 2.14. Положение частей автомата при разбитии капсюля

Пороховые газы действуют на снаряд, сообщая ему движение вперед. Часть газов после прохождения снарядом газоотводного отверстия в стенке ствола отводится в газовую камеру. За счет этого затворная рама перемещается назад, затвор опускается вниз и отпирает канал ствола. Досылатель извлекает из патронника стреляную гильзу и выталкивает ее из автомата. Подающий механизм подает очередной патрон на линию досылания. Если кнопка ОГОНЬ нажата, то описанный цикл повторяется.

Стреляные гильзы выбрасываются за борт ЗСУ по гильзоотводам, а звенья ссыпаются в звеньесборник.

2.3. Устройство основания с башней, люлек и механизмов наведения и стопорения

Основание с башней предназначено для размещения АЗП-23, силовых приводов наведения, радиолокационного приборного комплекса РПК-2 и экипажа. Состоит из основания, броневой башни, станины и погона (рис. 2.15).

< image l:href="#"/>

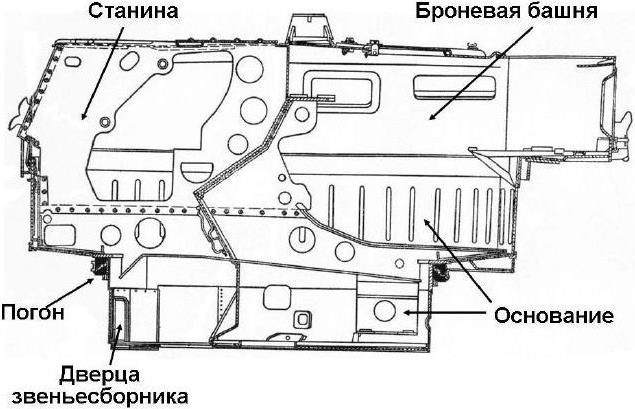

Рис. 2.15. Основание с башней

О с нован ие –

сварная неразъемная конструкция для размещения элементов ЗСУ. В передней части основания имеется звеньесборник для сбора звеньев при стрельбе. Через дверку звеньесборника, которая размещается в отсеке механикаводителя, осуществляется выгрузка использованных звеньев после стрельбы.

Бр он е ва я б а ш н я предназначена для защиты расчета и аппаратуры ЗСУ от различных поражающих факторов. Сварена из броневых листов и крепится к основанию.

С т ан и на служит для размещения люлек с автоматами. Представляет сварную конструкцию из стальных и броневых листов, крепится к башне.

П о г он обеспечивает вращение основания с башней. Состоит из 2 колец – неподвижного и подвижного, вращающегося за счет шаров, размещенных между ними. Неподвижное кольцо крепится к корпусу самохода, подвижное – к основанию.

Люльки являются качающейся частью АЗП-23, на которой установлены автоматы, механизмы ручного заряжания и перезаряжания, шланги системы охлаждения, механизмы сброса заглушек стволов.

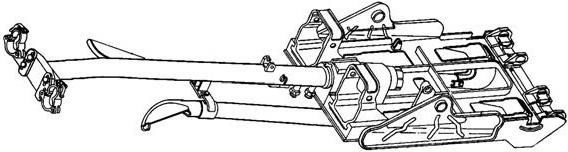

Рис. 2.16. Верхняя люлька

Верхняя и нижняя люльки по устройству аналогичны, соединены между собой тягой, на каждой люльке крепится по два автомата (рис. 2.16).

Движение на качающуюся часть передается от редуктора вертикального наведения через два зубчатых венца на нижней люльке (рис. 2.17).

Рис. 2.17. Нижняя люлька

З а глуш к и ст во л ов предохраняют стволы автоматов от попадания в них пыли, грязи, снега и пр. (рис. 2.18). Имеется два механизма сброса заглушек – для верхних и нижних автоматов. Сбрасываются со стволов автоматически с началом движения качающейся части (± 7°), закрываются вручную после ее стопорения при угле возвышения, равном 14°.
