Рис. 2.18. Заглушки стволов
Механизмы наведения и стопорения служат для наведения и стопорения АЗП-23 в горизонтальной и вертикальной плоскостях (рис. 2.19).
Механизм наведения включает механизмы горизонтального и вертикального наведения, а механизм стопорения – горизонтальный стопор и стопор качающейся части.

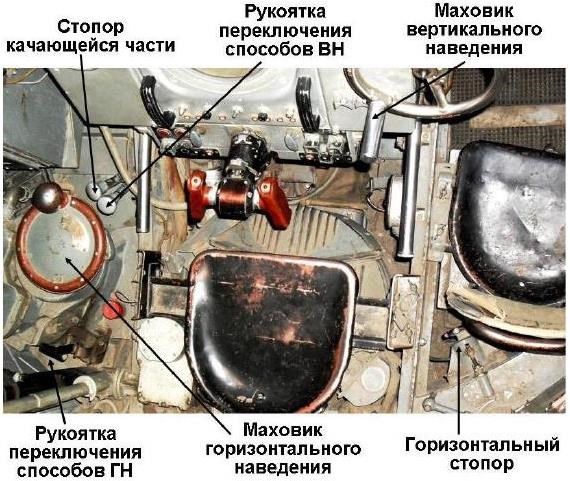

< image l:href="#"/>Рис. 2.19. Механизмы
Мех ан из м г о риз он т а ль но г о нав е д е н ия служит для поворота башни по азимуту и включает в себя горизонтальный редуктор, маховик ручного наведения и механизм переключения способов наведения. Способ наведения устанавливается рукояткой РУЧНАЯ – СИЛОВАЯ. При этом наведение осуществляется или маховиком вручную, или силовыми приводами наведения.
Мех ан из м в ерти ка ль но г о нав е д е н ия служит для перемещения качающейся части пушки по углу места и состоит из редуктора вертикального наведения, маховика ручного наведения, механизма переключения способов наведения. Способ наведения устанавливается рукояткой МАХОВИК – СИЛОВАЯ.
Г о риз он т а ль ны й ст о п о р служит для стопорения вращающейся части в походном положении. Стопор размещен в основании установки. При вращении маховика стопора его фиксатор стопорит погон основания с башней.
С т о п о р ка ч а ющейся ч а сти служит для стопорения ее попоходному. Рукоятка стопора имеет два положения – СТОПОР и НАВОДКА. Стопорение осуществляется при угле возвышения качающейся части, равном 14°.
2.4. Системы питания автоматов, охлаждения стволов и электрооборудования
Система питания автоматов предназначена для обеспечения автоматов патронами во время стрельбы и отведения стреляных гильз, звеньев и осечных
Системы питания с правой и левой подачей имеют одинаковую конструкцию и включают: патронную коробку, большой и малый подающие рукава, секторные лотки, лебедку, щиток и козырек (рис. 2.20).
Рис. 2.20. Система питания автоматов
П а тр онна я ко р о б ка служит для размещения патронной ленты с патронами. Она имеет два отсека с подавателями: для верхнего автомата на 520 патронов, для нижнего – на 480. Отсеки закрыты крышками.
Б о льш о й и ма л ы й п ода ющие ру кава служат для подвода ленты с патронами из коробки к секторным лоткам.
С е к т о р ны е л о т к и служат для подачи патронов в ленте в приемное окно автомата и досылания первого патрона в подающий механизм автомата.
Лебе дка служит для укладки патронной ленты в коробку при загрузке боекомплекта с земли.
Щит ок и ко з ы ре к обеспечивают сброс звеньев в звеньесборник при любых углах возвышения качающейся части.
П а тр онна я ле н т а металлическая, рассыпная, состоит из отдельных звеньев (рис. 2.21).
Рис. 2.21. Патронная лента
Принцип работы системы питания основан на подаче ленты с патронами из коробок через рукава и лотки к автоматам. Для подачи используется энергия подвижных частей автоматов и часть энергии отката автоматов.
Система охлаждения стволов предназначена для охлаждения стволов при стрельбе и состоит из блока охлаждения, бака и шлангов (рис. 2.22).
