Система проектирования прицельных сеток имеет шесть сеток, обеспечивающих возможность ведения стрельбы по воздушным и наземным целям.
Рис. 3.3. Прицельная сетка в режиме ВИЗИР
Одна из сеток выполнена в виде перекрестия, которое наблюдается в окуляре при работе визирного устройства в режиме ВИЗИР независимо от кратности увеличения (рис. 3.3).
Четыре прицельные ракурсные сетки предназначены для выбора упреждений в режиме ДУБЛЕР при стрельбе по воздушной цели без РПК в четвертом режиме (рис. 3.4).
Рис. 3.4. Ракурсная сетка
Эти ракурсные сетки рассчитаны для четырех скоростей цели – 60, 120, 220 и 300 м/с при средней дальности 1000 м и угле места 7-50.

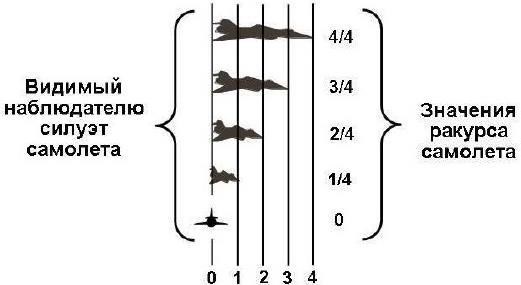

Ракурсом называется отношение длины фюзеляжа самолета (вертолета), видимая наблюдателю, к его истинной длине (рис. 3.5). Ракурс выражается дробью – 0, 1/4, 2/4, 3/4, 4/4.
Рис. 3.5. Понятие ракурса самолета
Ракурсные сетки наблюдаются в поле зрения окуляра только при работе визирного устройства в режиме ДУБЛЕР и двукратном увеличении.

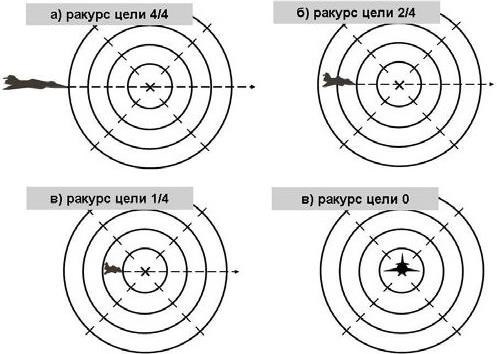

Порядок выбора упреждений при стрельбе для различных ракурсов воздушной цели показан на рис. 3.6.
Рис. 3.6. Порядок выбора точки прицеливания
Шестая сетка – дистанционная, используется для наведения АЗП-23 при стрельбе по наземным целям в пятом режиме (рис. 3.7). Наблюдается при работе визирного устройства в режиме ДУБЛЕР только при шестикратном увеличении.
Рис. 3.7. Дистанционная сетка
Подсветка сеток осуществляется специальной лампочкой.
3.3. Назначение, устройство и работа командирского прибора наведения
Командирский прибор наведения (КПН) предназначен для визирования воздушных целей и полуавтоматического наведения антенны РЛС на цель.

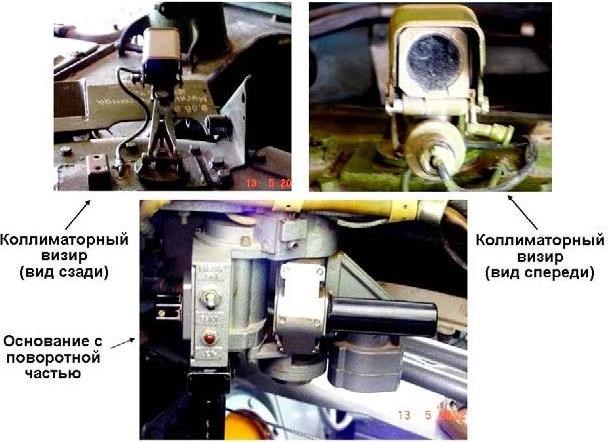

В состав КПН входят коллиматорный визир, основание с поворотным механизмом и поворотная часть (рис. 3.8).
Рис. 3.8. Командирский
КПН обеспечивает визирование цели в пределах от – 5° до +30° по вертикали и ± 20° по горизонтали, а при уходе цели из поля зрения по горизонтали – возможность управления башней для наведения КПН на цель.
Основание установлено в командирской башенке, слева к нему крепится ручка с органами управления КПН: тумблером РАБОТА и кнопками ЦЕЛЬ и БАШНЯ.
Через центр основания проходит поворотная часть, на верхней части которой закреплен коллиматорный визир, а в нижней части установлена рукоятка управления КПН. При повороте этой рукоятки по горизонтали и вертикали, изменяется угол горизонтального и вертикального наведения коллиматорного визира.
Рукоятка управления имеет два положения: рабочее и походное. Для перевода ее в рабочее положение надо нажать кнопку механического стопора (в нижней части поворотного механизма) и повернуть рукоятку на 90° на себя.
Схема командирского прибора наведения и органы управления показаны на рис. 3.9.
Рис. 3.9. Общая схема командирского прибора наведения
Для включения КПН следует установить тумблер РАБОТА в положение ВКЛ. и одновременно нажать кнопки БАШНЯ и ЦЕЛЬ, при этом должна загореться лампа ЦУ на пульте оператора поиска–наводчика.
Визирование цели заключается в совмещении центра перекрестия коллиматорного визира с целью с помощью рукоятки управления. При этом схема управления башней и антенной обеспечивает наведение антенны на цель синхронно с поворотом рукоятки. Загорание лампочки ЦУ сигнализирует о включении системы управления антенной в режим наведения от КПН.
4. СИСТЕМА СТАБИЛИЗАЦИИ ЗСУ-23-4
4.1. Устройство, назначение, состав и технические данные системы стабилизации
Система стабилизации ЗСУ-23-4 предназначена для сохранения неизменным направления антенны и стволов пушки при движении ЗСУ-23-4.
Система стабилизации дает возможность вести стрельбу при движении ЗСУ со скоростью до 40 км/ час и углах наклона до 10°, а также с места без горизонтирования установки.
Система стабилизации включает (рис. 4.1): – стабилизацию линии визирования (направления антенны на цель); – стабилизацию линии выстрела (направления стволов в упрежденную точку УТ).
Рис. 4.1. Линия визирования и линия выстрела
Состав системы стабилизации:
– гироазимутгоризонт (ГАГ) – размещен под сиденьем оператора поиска–наводчика;
– визирный преобразователь координат (ВПК) – под сиденьем оператора дальности (рис. 4.2);
– орудийный преобразователь координат (ОПК) – под сиденьем командира установки (рис. 4.3);
