Ответ: режим входного захвата IC, режим выходного сравнения OC и режим счетчика внешних событий PA.
7. Почему необходимо следить за флагом переполнения счетчика временной базы?
Ответ: При использовании модуля таймера для измерения временных интервалов необходимо знать, сколько раз в процессе измерения переполнился счетчик. В противном случае подсчитанный код будет неверным.
8. Почему разработчик должен быть крайне осторожен при обнулении счетчика временной базы таймера?
Ответ: Сама по себе операция обнуления не представляет сложности. Однако к работающему счетчику временной базы могут быть «привязаны» другие каналы IC/OC.
4.14.3. Регистры для управления счетчиком временной базы
В данном параграфе мы рассмотрим регистры специальных функций модуля таймера, которые используются для управления и определения текущего состояния счетчика временной базы.
Регистр управления модулем таймера TSCR (Timer System Control Register) располагается в памяти МК по адресу $0086. Формат регистра представлен на рис. 4.30. Старший бит регистра TEN разрешает (при TEN=1) или запрещает (при TEN=0) функционирование модуля таймера. Этот бит используется разработчиками для включения или отключения модуля таймера в процессе работы устройства. Отключение модуля полезно с точки зрения снижения потребления энергии, если функции таймера не используются в алгоритме управления. Обратите внимание, что после сброса МК модуль таймера выключен, т.к. бит TEN автоматически устанавливается в 0 в состоянии сброса МК.
Рис. 4.30. Формат регистра TCSR
Бит TFFCA управляет механизмом сброса флагов событий модуля таймера. К этим флагам относятся флаг переполнения таймера TOF, флаги событий в каналах захвата/сравнения IC/OC и флаг переполнения счетчика внешних событий. Если бит TFFCA установлен в 0, то для сброса перечисленных флагов следует использовать обычную процедуру, когда в бит установленного флага под управлением программы записывается 1 (см. раздел 4.14.2, флаг переполнения счетчика). Попытка записи 0 в бит установленного флага оставит флаг без изменения. Если бит TFFCA установлен в 1, то вводится в действие дополнительный механизм сброса рассматриваемых флагов событий:
• Флаг переполнения счетчика временной базы TOF в регистре TFLG2 будет сброшен автоматически при выполнении операции чтения регистра текущего кода счетчика TCNT;
• Флаг события канала захвата/сравнения CnF (n — номер канала) в регистре TFLG1 будет сброшен автоматически при выполнении операции чтения или записи в регистр данных этого канала;
• Флаги PAONF и PAIF счетчика внешних событий в регистре PAFLG будут сброшены автоматически при чтении или записи в регистр PACNT.
Приведенный ниже программный фрагмент демонстрирует код для разрешения работы модуля таймера.
Если работа модуля таймера разрешена, то счетчик временной базы изменяет свое состояние в порядке естественного счета. Число разрядов счетчика временной базы равно 16, поэтому коэффициент счета счетчика составляет 216. Изменение коэффициента счета не предусмотрено. Счетчик временной базы не возможно остановить, однако его состояние в любой момент времени может быть считано под управлением программы из регистра текущего состояния TCNT (Timer CouNTer register). Регистр TCNT — 16 разрядный, в памяти МК он занимает две ячейки. По адресу $0084 располагается старший байт регистра TCNTH, по адресу $0085 — младший байт регистра TCNTL. Формат регистра представлен на рис. 4.31.

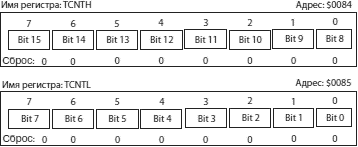

Рис. 4.31. Формат регистра TCNT
Считывание регистра текущего состояния счетчика временной базы следует производить только в 16 разрядном формате, поскольку побайтное чтение может дать неверный результат. Дело в том, что счетчик временной базы может тактироваться максимальной частотой, которая равна fBUS. Каждая операция чтения занимает несколько тактов fBUS, следовательно, две последовательных операции чтения приведут к тому, что старший и младший байты счетчика будут считаны при разных состояниях этого счетчика и вместе составят неверное его состояние (если режим «чтение на лету» не задействован). Приведенный ниже программный фрагмент демонстрирует, как правильно считать состояние счетчика с использованием двухбайтовых переменных.
Регистр масок таймера TMSK2 (Timer MaSK register 2) располагается в памяти МК по адресу $008D. Формат регистра представлен на рис. 4.32. В данном параграфе мы рассмотрим лишь некоторые биты этого регистра. Бит TCRE разрешает сброс счетчика временной базы таймера (см. раздел 4.14.2, сброс счетчика временной базы). Биты PR2:PR1:PR0 устанавливают коэффициент деления программируемого делителя на входе счетчика временной базы в соответствие с табл. рис. 4.28. Обратите внимание, что минимальный коэффициент деления равен 1, т.е. максимальная частота тактирования счетчика равна fBUS. Максимальный коэффициент деления составляет 32. Биты PUPT и TDRB предназначены для управления схемотехникой входных и выходных буферов линий порта PORT T.
