Рис. 4.32. Формат регистра TMSK2
4.14.4. Каналы захвата/сравнения
Модуль таймера TIM содержит в себе восемь идентичных блоков захвата/сравнения, которые в микропроцессорной технике принято именовать каналами захвата/сравнения. Структурная схема аппаратных средств одного канала захвата/сравнения в составе модуля таймера МК семейства 68HC12/HCS12 представлена на рис. 4.33.

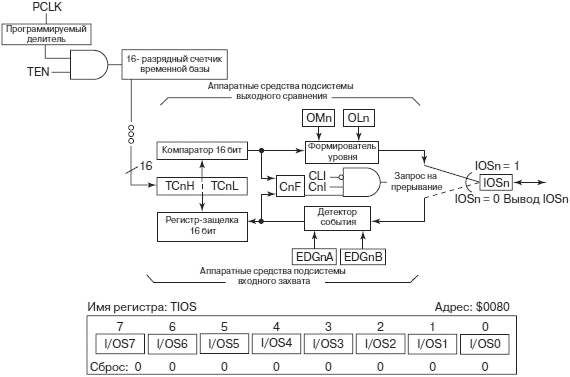

Рис. 4.33. Структура
Каждый из восьми каналов захвата/сравнения подключен к выводу IOSn, где n — номер канала, n = 0, 1, 2…7. Если канал с номером n конфигурирован как канал захвата, то вывод IOSn автоматически подключается к одноименной линии PTn порта T. Работа в качестве входов подсистемы входного захвата или выходов подсистемы выходного сравнения является альтернативной функцией порта T. Регистр данных порта T расположен по адресу $00AE.
Реализуемая каналом n модуля таймера функция (входной захват или выходное сравнение) определяется битом IOCn регистра TIOC. Регистр расположен по адресу $0080, формат регистра представлен на рис. 4.33. Если бит IOCn установлен в 1, то канал n работает в режиме выходного сравнения. Если же бит IOCn равен 0, то канал n работает в режиме входного захвата.
Аппаратные средства каждого состоят из 16 разрядного регистра данных канала TCn, 16 разрядных регистра защелки и цифрового компаратора, детектора события, формирователя выходного уровня и триггера события канала (рис. 4.33). Каждый канал использует в качестве эталона реального времени общий для всех каналов счетчик временной базы.
Структура аппаратных средств подсистемы входного захвата IC, которая образуется в результате конфигурирования универсального канала модуля таймера на режим захвата, представлена на рис. 4.34. Подсистема входного захвата запоминает код счетчика временной базы в момент изменения логического сигнала на входе IOSn (n — номер канала). Изменение логического сигнала распознается детектором события, который может быть программно настроен на один из четырех режимов работы:
• Распознавание изменения сигнала с 0 на 1 — положительный фронт;
• Распознавание изменения сигнала с 1 на 0 — отрицательный фронт;
• Распознавание любого изменения уровня сигнала;
• Соответствующий вывод МК не подключен к каналу входного захвата и является выводом порта T.

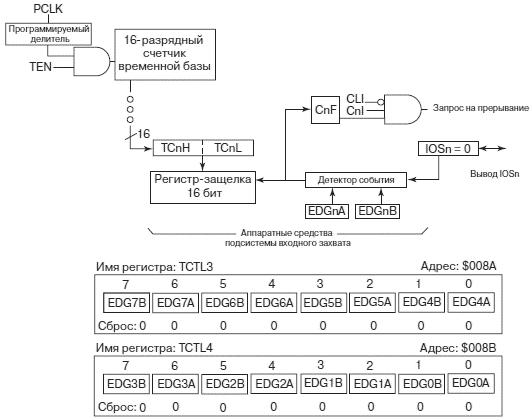

Рис. 4.34. Структура одного канала таймера в режиме входного захвата и регистры управления каналом TCTL3 и TCTL4
Если детектор определил заданное изменение входного сигнала, то говорят, что наступило событие входного захвата. В момент наступления события код счетчика временной базы запоминается в регистре защелке, одновременно устанавливается триггер события канал CnF (рис. 4.34). Триггер может быть считан программно, или генерируется запрос на прерывание, если прерывания от канала n модуля таймера разрешены.
Для настройки детектора события каждого канала на один из трех перечисленных режимов используются биты EDGnB:EDGnA в регистрах TCTL3 ($008A) и TCTL4 ($008B). Формат этих регистров представлен на рис. 4.34. Таблица рис. 4.35 устанавливает соответствие между режимом работы детектора события и кодом инициализации в разрядах EDGnB:EDGnA.
| EDGnB: EDGnA | Режим детектора событий |
|---|---|
| 00 | Входной захват не реализуется |
| 01 | Мониторинг нарастающего фронта |
| 10 | Мониторинг спадающего фронта |
| 11 | Мониторинг изменения уровня |
Рис. 4.35. Выбор режима работы детектора события
Подсистема
Если детектор события распознал изменение входного сигнала, которое указано в его текущей конфигурации, то аппаратные средства канала входного захвата автоматически совершают следующие действия:
1. Текущее состояние 16-разрядного счетчика временной базы запоминается в регистре-защелке канала и сразу копируется в 16-разрядный регистр данных канала TCn (n — номер канала). Поскольку данные в регистре TCn не изменяются, то они могут быть считаны побайтно (TCnH — старший байт регистра данных канала, TCnL — младший байт регистра данных), или в двухбайтовом формате. При программировании на Си рекомендуется использовать двухбайтовый формат, используя для этого переменную в формате unsigned integer.
2. Устанавливается флаг события канала CnF. Этот флаг «сообщает» основной программе о том, что событие произошло, и регистр данных канала TCn должен быть считан программой.
3. Если прерывания по флагу события CnF разрешены (бит CnI установлен), то генерируется запрос на прерывание.
Подсистема входного захвата может быть настроена для реализации разнообразных функций. Рассмотрим пример измерения длительности единичного состояния входного сигнала, т.е. импульса положительной полярности. Предположим, что длительность импульса не превышает периода переполнения счетчика временной базы таймера, исследуемая импульсная последовательность поступает на вход канала 2 модуля таймера, который предварительно настроен в режим входного захвата. Тогда для измерения длительности импульса должна быть реализована следующая последовательность действий:
1. Управляющая программа устанавливает режим работы детектора событий канала 2. Должен быть выбран режим мониторинга нарастающего фронта входного сигнала. Для этого следует установить биты EDG2B:EDG2A в регистрах TCTL3:TCTL4 в состояние 01.
2. Управляющая программа контролирует состояние триггера события C2F.
3. Если триггер C2F установился в 1, то контролируемый сигнал на линии PT2 изменился с 0 на 1. В момент изменения код счетчика временной базы был автоматически переписан в регистр защелку канала 2. Теперь этот код доступен для чтения из регистра данных TC2.
4. Управляющая программа обнаруживает, что триггер C2F установился. Тогда программа считывает двухбайтовый код из регистра данных канала TC2 и записывает его в двухбайтовую беззнаковую переменную rising_edge.
5. Управляющая программа сбрасывает триггер события C2F посредством записи в бит C2F единицы.
6. Управляющая программа изменяет режим работы детектора событий канала 2. Должен быть выбран режим мониторинга отрицательного фронта входного сигнала. Для этого следует установить биты EDG2B:EDG2A в регистрах TCTL3:TCTL4 в состояние 10.
