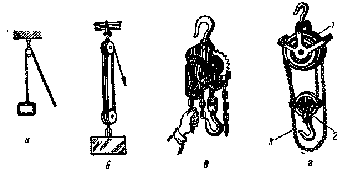

Рис. 41. Подъемные устройства корабля:
а – гордень: б – шестишкивные тали; в – механические тали; г – дифференциальные тали: 1 – двушкивный неподвижный блок; г – одношкиз-ный подвижный блок; 3 – такелажная цепочка; д – заваливающаяся шлюпбалка; е – поворотная шлюп-балка
На
Краны с электрическим приводом устанавливаются на больших кораблях и служат для поднятия тяжелых грузов.
Шлюпбалки устанавливаются по бортам корабля для подъема и спуска шлюпок. Шлюпбалки подразделяются на откидные (рис. 41,д) и поворотные (рис. 41,е).
Швартовное устройств – совокупность приспособлений и механизмов, расположенных на верхней палубе и предназначенных для надежного удержания корабля у причала, плавучих сооружений или борта другого корабля. Оно включает (рис. 42): швартовы (гибкие стальные, синтетические или растительные тросы) приспособления для их хранения и удобства подачи (вьюшки); кнехты, битенги, утки, служащие для закрепления швартовов на палубе корабля; швартовные клюзы и киповые планки, предназначенные для вывода швартовов за борт, придания им нужного направления и предохранения от перетирания о борт; швартовные механизмы – шпили, брашпили, лебедки – для выборки и травления швартовов; кранцы, смягчающие удар корпуса о причал или борт другого корабля.
Рис. 42. Швартовное устройство надводного корабля: 1, 11 – швартовные клюзы; 2 – кнехт; з – шпили, 4 – киповая планка; 5 – утка; 6 – вьюшка; 7 – корзины для кранцев; 8 – сходни; 9 – битенг; 13 – швартовы
ЗАДАЧИ КОРАБЛЕВОЖДЕНИЯ
Чтобы привести корабль наивыгоднейшим и безопасным путем из одного места моря или океана в другое, прежде всего необходимо по морским картам и книгам лоции изучить район плавания или перехода.
Морские навигационные карты содержат самые необходимые сведения о глубинах, о форме побережья и островов, о месторасположении маяков, ограждающих знаков и других ориентиров. На карте нанесена сетка меридианов и параллелей, по которым можно отсчитывать и наносить последовательные точки местонахождения корабля.
Морские карты не могут показать во всех подробностях обстановку и условия плавания в океане, на море или реках. Все сведения такого рода содержатся в лоции – специальном справочнике, где подробно описаны водные бассейны, характеристика дна, опасности и способы их ограждения, береговая полоса, условия погоды и т. д.

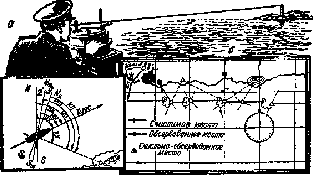

Рис. 43. Пеленгование и прокладка:
а – пеленгование, NS – истинный меридиан; NmSm – магнитный меридиан; NkSk – компасный меридиан, ИП – истинный пеленг; МП – Maг-нитный пеленг; КП – компасный пеленг; ИК – истинный курс; МК – магнитный курс; КК – компасный курс; КУ – курсовой угол; б – навигационная прокладка на участке морской карты
Место корабля вблизи побережья определяют путем измерения
Пеленгом называют угол между нордовой (северной) частью меридиана и направлением на предмет. Два или три пеленга на разные ориентиры позволяют определить место корабля и отметить его на карте точкой. Соединяя ряд таких точек, прокладывают путь корабля на карте (рис. 43, б).
Существуют и другие способы определения места нахождения корабля, например, по измеренным расстояниям до хорошо видимых на берегу двух-трех ориентиров; по пеленгу на один предмет и измеренному расстоянию до него; а также графический способ: по пеленгам на один и тот же ориентир, взятым из двух положений корабля, и расстоянию, пройденному кораблем за время между моментами взятия пеленгов (способ крюйс-пеленга).
В открытом море, вдали от берегов, место корабля определяют по положению звезд и Солнца путем измерения углов между горизонтом и направлением на светило, отмечая точное время наблюдения. Основными инструментами для таких астрономических определений места корабля служат звездный глобус, секстан (угломер), хронометр (очень точные часы). Кроме того, используются специальные книги-таблицы, указывающие точное положение светил на любое время года и суток. Эти таблицы рассчитываются на год вперед и издаются в виде астрономического ежегодника.
На морской карте удобно откладывать расстояние в морских милях, так как морская миля равна длине дуги земного меридиана, соответствующей 1/60 части углового градуса, или одной минуте.
Для измерения сравнительно небольших расстояний используется единица длины, равная 1/10 морской мили и называемая кабельтовом (1 морская миля = 10 кабельтовым =1852 м). По тем же причинам скорость хода корабля удобно измерять числом миль, пройденных за час. Единица скорости 1 миля/час называется узлом.
Направление движения корабля в море называется курсом корабля, который измеряется углом между нордовой (северной) частью меридиана и диаметральной плоскостью корабля.
Положение меридиана указывает компас. Корабли снабжаются главным компасом, по которому назначают курс корабля и проверяют остальные компасы, и путевыми компасами, по которым производят пеленгование и управление кораблем на ходу. На шлюпках и катерах используются переносные шлюпочные компасы.
По устройству главные компасы подразделяются на магнитные и гироскопические. Устройство магнитного компаса основано на свойстве свободно подвешенной магнитной стрелки занимать под действием магнитного поля Земли определенное положение в пространстве. С помощью расположенных около компаса магнитов можно почти полностью устранить влияние на стрелки стального корпуса и добиться, чтобы положение магнитной стрелки было близким к направлению магнитного меридиана Земли.
Магнитным меридианом называют направление магнитного поля Земли. Магнитный меридиан не совпадает с истинным меридианом; угол между ними называют склонением магнитного компаса.
Остаточный угол между магнитным меридианом Земли и направлением магнитной стрелки компаса называется девиацией компаса. Девиацию определяют и учитывают при прокладке курса.
Гирокомпасы на всех современных кораблях Военно-Морского Флота и судах морского флота являются основными приборами, а магнитные – запасными. Гирокомпас дает направление истинного меридиана, так как в нем используется свойство быстро вращающегося волчка (гироскопа) устанавливаться перпендикулярно направлению вращения земного шара Гироскоп дает очень устойчивые указания меридиана и мало реагирует на толчки и удары от артиллерийской стрельбы и шторма. В этом его большое преимущество перед магнитным компасом. На ходовые мостики, в штурманскую и боевую рубки ставят особые приборы – репи-теры, которые связаны электрической цепью с главным гироскопом (маткой гирокомпаса), установленным в глубине корпуса корабля, и дублируют (повторяют) все показания главного компаса.
