Маткой гирокомпаса на больших и средних кораблях управляются многие приборы, из которых гирорулевой может автоматически удерживать корабль на заданном курсе, автопрокладчик автоматически прокладывать курс корабля на навигационной карте, курсограф непрерывно записывать курс корабля.
Для пеленгования магнитный компас или репитер гирокомпаса снабжается визирным или оптическим пеленгатором. Путем пеленгования определяются курсовые углы, измеряемые между диаметральной плоскостью корабля и направлением на предмет. Курсовые углы бывают правого и левого борта.
По наименованию меридиана, от которого производится отсчет, курс корабля или пеленг может быть истинным, магнитным или компасным.
Чтобы постоянно
Прибор для определения скорости хода корабля называют лагом. Лаги бывают механические, гидравлические, электромеханические.
Механический лаг (рис 45,а) представляет собой вертушку 1, соединенную тросом (лаглинем) 2 длиной 75 – 100 м со счетчиком оборотов 3 Для устранения неравномерности вращения счетчика на лаглине имеется маховик 4. Вертушка этого лага запускается с кормы корабля, и по числу оборотов вертушки в минуту определяют скорость хода корабля.

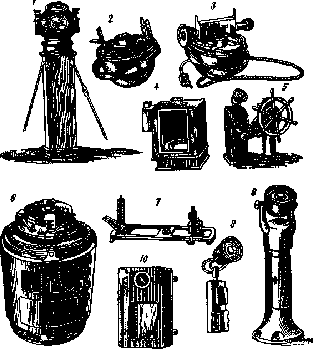

Рис 44 Курсоуказатели
1 – нактоуз магнитного компаса с шаровым осветительным колпаком, 2 – котелог магнитного компаса с визирным пеленгатором, 3 – котелок магнитного компаса с оптичесвим пелетатором, 4 – шлюпочный магнитный компас в защитном футляре, 5 – гирорулевой, 6 – матка гирокомпаса, 7 – визирный пеленгатор, 8 – репитер гирокомпаса, 9 – пелорус с репитером гирокомпаса, 10 – курсограф.

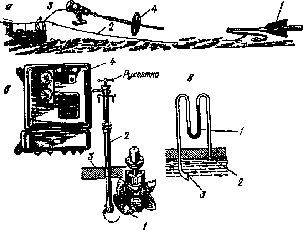

Рис. 45. Лаги:
а – механический лаг. 1 – вертушка, 2 – трос – лаглинь, 3 – счетчик оборотов, 4 – маховик;
б – электромеханический лаг: 1 – вертушка, 2 – направляющая трубка; 3 – днище судна, 4 – центрачъяый указывающий прибор, в – гидравлический лаг: 1 – манометр; 2 – трубка статического давления; 3 – отверстие трубки динамического давления
Электромеханический лаг, который применяется довольно часто (рис. 45, б), отличается от механического тем, что его вертушка 1 опускается с направляющей трубкой 2 под днище судна 3, а отсчет скорости производится по электрическому центральному прибору 4.
Гидравлический лаг (рис. 45, в) представляет собой две трубки, выведенные под днище корабля и соединенные с манометром 1. Входное отверстие трубки статического давления 2 не выступает за обшивку корпуса, а отверстие трубки динамического давления 3 обращено к носу корабля. При движении корабля в трубке 3 создается давление, по величине которого судят о скорости корабля.
Все лаги не учитывают течения, а поэтому их показания используются
Для измерения глубины под кораблем служит лот. На кораблях пользуются ультразвуковым эхолотом и ручным лотом. У эхолота имеются излучатель и приемник ультразвука, расположенные в днище корабля. Короткие ультразвуковые сигналы от излучателя достигают дна моря и, отразившись от него, в виде эха принимаются приемником (рис. 46, а), усиливаются и регистрируются на шкале указателя глубин.

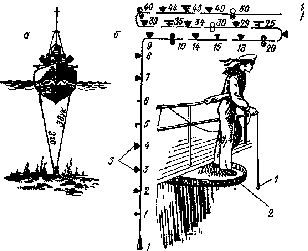

Рис 46 Лоты:
а – эхолот, б – ручной лот 1 – груз 2 – лотовач пчощадка, 3 – кожаные отметки глубины на лотлине
Для измерения небольших глубин применяют ручной лот (рис 46, б), который состоит из чугунной или свинцовой гири (лота) весом 2 – 2,5 кг и лотлиня (троса длиной до 52 м). Груз 1 с лотовой площадки 2 опускают на дно моря (реки) и по кожаным отметкам на лотлине 3 определяют глубину.
Кроме штурманского вооружения, все корабли флота снабжаются навигационно-штурманскими инструментами и приборами (секстанами, хронометрами, часами, секундомерами, биноклями, наклономерами), навигационными картами, гидрометеорологическими приборами (барографами, анемометрами, термометрами), прокладочным инструментом.

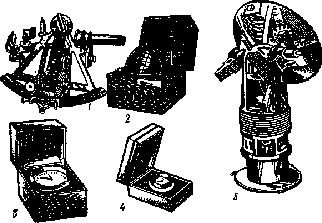

Рис. 47. Морские астрономические инструменты:
I – секстан; 2 – звездный глобус; 3 – хронометр; 4 – палубные часы; 5- радиосекстан
Штурман вместе со своими помощниками обеспечивает безопасные, наиболее выгодные и кратчайшие переходы корабля.
Кораблевождение как наука подразделяется на ряд отраслей; лоция изучает условия плавания по водным бассейнам; навигация разрабатывает способы определения места корабля по береговым ориентирам, способы исчисления и прокладки пути корабля в походе и при маневрировании; мореходная астрономия обеспечивает и изучает методы определения места корабля в открытом море по Солнцу, Луне, звездам; гидрометеорология изучает законы движения воздушных масс над водой; океанография изучает законы движения масс воды в океанах и морях, дает характеристики морских течений; радионавигация разрабатывает способы определения места корабля путем пеленгования береговых радиостанций или с применением радиолокаторов; девиация изучает влияние стальных корпусов и механизмов на показания магнитных компасов с целью устранения этого влияния.
За послевоенные годы в результате научно-технического прогресса на флоте произошли значительные изменения в системах и средствах кораблевождения.
На кораблях появилась сложная и многообразная навигационная техника. Широкое применение находят телевизионная аппаратура, современные радионавигационные системы и средства радиоэлектроники.
Создаются информационно-управляющие посты, представляющие собой автоматизированные навигационные комплексы, которые объединяют многие современные функционально совмещенные технические средства судовождения и электронно-вычислительные машины.
