Стрелок удерживает ракету на линии визирования цели до момента их встречи. Когда для наведения ракеты используется джойстик, то нет необходимости точно сопровождать цель. Оператору достаточно удерживать ее в поле зрения монокуляра.
Когда нельзя использовать автоматическое наведение ракеты, стрелок отключает ее перед пуском и использует только ручное наведение.
Боевая часть ракеты «Блоупайп» подрывается либо от контактного или неконтактного взрывателя. Боевая часть фугасного типа способна пробивать броню легкобронированного шасси. При завершении стрельбы вместо пустого контейнера к прицельному блоку присоединяется целый ТПК, а пустой может
Весной 1986 г. несколько комплексов «Блоупайп» попали афганским моджахедам и никарагуанским контрас. Моджахеды использовали «Блоупайп» как противотанковое средство, а также уничтожали с его помощью бронетранспортеры.
«Блоупайп» использовали Аргентина и Великобритания в 1982 г. во время Фолклендского конфликта, причем Аргентина с его помощью сбила один самолет «Харриер».
ПЗРК «Блоупайп» требует большего времени на обучение, чем американский комплекс «Ред Ай». Производитель считает, что комплекс «Блоупайп» имеет большую эффективность, чем американский комплекс «Ред Ай» или советский ПЗРК «Стрела-2».
Первый экспортный контракт был подписан с Канадой в 1973 г.
Находится на вооружении в Афганистане, Аргентине, Канаде, Чили, Эквадоре, Малайзии.
На вооружении таиландских ВВС имеется модификация ПЗРК «Блоупайп» - LCNADS - это спаренная пусковая система с оптическим прицелом, которая может размещаться на легком шасси или наземно.
Ракета комплекса «Блоупайп» может использоваться с прицельным оборудованием комплекса «Джавелин».
Серийное производство завершено.

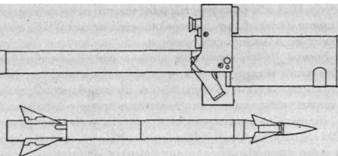

< image l:href="#"/>ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дальность поражения, км:
максимальная 3,5
минимальная 0.7
Высота поражения, км:
максимальная 2,5
минимальная 0,01
Длина, м:
ракеты 1.35
ракеты в ТПК 1.4
Диаметр ракеты, м 0,076
Масса, кг:
ракеты 11.0
ракеты в ТПК 14,5
прицельного блока 6,2
боевой части 2,2
Максимальная скорость ракеты, М около 1
Тип боевой части осколочно-фугасный
с контактным и неконтактным взрывателями Метод наведения ИК-наведение,
затем командное по линии визирования (CLOS) Пусковая установка переносная,
одноствольная с ручным захватом
«Джавелин»
(ВЕЛИКОБРИТАНИЯ)
ПЗРК «Джавелин» предназначен для отражения удара широкого класса средств воздушного нападения, летящих на малых высотах, а также для защиты своих войск на поле боя с использованием более эффективной, чем ИК-ГСН, полуавтоматической системы наведения (SACLOS - Semi-Automatic Command to Line of Sight). Дальность поражения высокоскоростных атакующих самолетов способствует уничтожению этих целей до рубежа бомбометания. ПЗРК «Джавелин» может быть использован для уничтожения вертолетов, а в крайних случаях - и для уничтожения наземных целей.
В 1979 г. по заказу министерства обороны Великобритании путем модернизации ПЗРК «Блоупайп» начал создаваться новый ПЗРК «Джавелин».
Серийное производство комплекса «Джавелин» начато в 1984 г., и в середине этого же года ПЗРК был использован Королевскими ВМС Великобритании для обеспечения противовоздушной
По сравнению с «Блоупайп» ПЗРК «Джавелин» имеет новую, большей массы боевую часть, а также более мощный ракетный двигатель. Его высокий удельный импульс объясняется использованием нового топлива, что позволяет увеличить дальность поражения целей. Работу стрелка значительно облегчает новая полуавтоматическая система наведения.
Новый монокулярный прицел ПЗРК «Джавелин» создавался с учетом его применения на комплексе «Блоупайп».
По сообщениям прессы, в середине 90-х годов произошла замена ПЗРК «Джавелин» новым ПЗРК «Старбэст» («Star- burst»). Теперь комплекс «Джавелин» используется в учебных целях.
ПЗРК «Джавелин» состоит из ракеты, находящейся в ГПК, и прицельного оборудования. Контейнер, снаряженный в заводских условиях ракетой, обладает минимальным весом и сконструирован по принципу уменьшения отдачи при выстреле. На нем размещены спусковое устройство, батарея для запитки ракеты и прицельное устройство. Передняя крышка контейнера, выполненная из пластмассы, срывается под давлением газов, образующихся при запуске двигателя. Дополнительно к ПЗРК «Джавелин» может придаваться аппаратура системы опознавания «свой-чужой» и ночной прицел.
Длина ракеты составляет 1,4 м. Боевая часть размещена по центру корпуса ракеты. Оборудование системы наведения находится в передней части корпуса, а двигатель - в хвостовой. Имеются четыре крыла дельтовидной формы, размещенных на свободно вращающемся кольце, в носовой части ракеты и четыре крыла в хвостовой части корпуса. При размещении ракеты в ТПК консоли передних крыльев складываются, а раскрываются после ее выхода из контейнера. Благодаря свободному вращению крыльев и расположению их под некоторым углом к продольной оси ракеты обеспечивается ее аэродинамическая устойчивость в полете.
Прицельный узел находится в собственном контейнере с правой стороны от спускового механизма. Этот контейнер содержит стабилизированный прицел, обеспечивающий ручное сопровождение цели, и телевизионную камеру, с помощью которой осуществляется полуавтоматическое наведение ракеты на цель по методу трех точек.
Команды от телевизионной камеры в цифровом виде обрабатываются микропроцессором и передаются на борт ракеты по радиолинии. На ТПК имеется предохранитель.
После подсоединения прицельного устройства к контейнеру ПЗРК «Джавелин» менее чем за 5 секунд готов к боевому применению.
Информация о возможности воздушной атаки поступает стрелку с помощью радиолинии по сети оповещения, или цель обнаруживается самостоятельно при обзоре пространства. Стрелок наблюдает за целью в монокулярный прицел и при достижении ею дальней границы зоны пуска приводит в действие спусковой механизм. Стрелок должен выбрать частоту, на которой передатчик будет посылать команды наведения, на ракету.
После нажатия спускового механизма запускаются две термобатареи, подается питание на прицельное устройство и ракету. После срабатывания пирозаряда, под воздействием образуемых газов раскручивается ротор гироскопа, а затем запускается стартовый двигатель (работает 0,2 секунды до вылета ракеты из ТПК). На безопасном расстоянии от стрелка начинает работу маршевый двигатель, разгоняющий ракету до скорости Ml,6. При отсутствии или пропадании сигналов наведения ракета самоликвидируется. В это время на экране телевизионной камеры появляется круглая красная метка.
