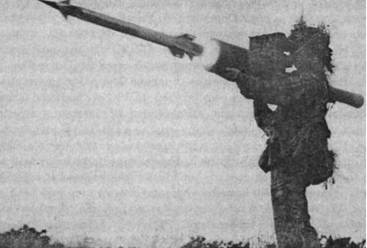

В отличие от комплекса «Блоупайп» в ПЗРК «Джавелин» система наведения автоматически ведет ракету по линии визирования в течение всего полета ракеты. Это обеспечивается с помощью миниатюрной телекамеры, принимающей излучение горящих в хвостовой части ракеты флаерсов. На экране телекамеры отображаются отметки от цели и ракеты, их координаты обрабатываются микропроцессорным вычислительным устройством, а затем команды управления передаются на борт ракеты. В поле зрения оптического прицела проецируется прицельная метка, которую стрелок при помощью джойстика совмещает с целью. Подрыв боевой части осуществляется с помощью контактного или неконтактного
По утверждению производителя комплекса, его боевая эффективность была продемонстрирована в 1985 г., когда 10-я батарея ПВО уничтожила 8 целей типа «Skeet» восемью ракетами «Джавелин».
Серийный выпуск завершен, произведено более 16 000 ракет.
ПЗРК «Джавелин» находитсяна вооружении восьми стран, включая Канаду, Иорданию, Южную Корею, Оман, Перу, Ботсвану.
Фирмой Shorts создана многозарядная пусковая установка LML (Lighweight Multiple Launcher), предназначенная для уничтожения нескольких целей. Все системы LML используют три стандартных ракеты «Джавелин» в ТИК, стыкуемых со стандартным прицельным узлом. Многозарядная пусковая установка располагается на треножнике либо размещается на шасси. .Находится на вооружении армии Великобритании.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дальность поражения максимальная, км:
самолетов 4,5
вертолетов 5,5
Дальность поражения минимальная, км 0,3
Высота поражения, км:
максимальная 3,0
минимальная 0,01
Длина ракеты, м 1,39
Диаметр ракеты, м 0,07
Размах крыльев ракеты, м 0,27
Масса, кг:
ракеты 12,7
боевой части 2,74 .
взрывчатого вещества 0,6
ракеты в ТПК 15,4
ракеты в ТПК в полевых условиях 19,0
прицельного блока 8,9
Поле зрения ТВ камеры, мм:
широкое 5,75x4,5
узкое 0,9x0,9
Максимальная скорость ракеты, М около 1,6
Источники питания постоянного тока
(27,5-35,5 В) для ТПК и три перезаряжаемые батареи для прицельного блока
«Starburst»
(ВЕЛИКОБРИТАНИЯ)
Фирма Shorts создавала ПЗРК «Starburst» с середины 80-х годов (первоначальное название «Джавелин S15»). Он представляет собой вариант ПЗРК «Джавелин» с улучшенной помехозащищенностью.
Разработанный по заказу министерства обороны Великобритании ПЗРК сохранил все достоинства предшественника. Вдобавок, у него появилась лазерная оптическая система наведения, созданная для системы «Starstreak». Это позволило увеличить вероятность поражения цели.
В 1986 г. комплекс был принят на вооружение британской армией, тогда же сделаны первые поставки. Оперативное развертывание началось в начале 1990 г., когда «Starburst» заменил ПЗРК «Джавелин» и поступил на вооружение регулярных и резервных армейских подразделений.
В простой конфигурации ПЗРК «Starburst» состоит из двух частей: ракеты в ТПК и присоединенного прицельного устройства.
Однако в основном используется трехкомпонентная система. Она получила наименование LML (Lightweight Multiple
Launcher) - легкой многоканальной пусковой установки, увеличившей огневую мощь комплекса. В зависимости от конфигурации LML, «Starburst»
В 1994 г. было объявлено, что кувейтское министерство обороны решило закупить ракетную систему «Starburst», включающую тепловизоры фирмы «Pilkington», позволяющие вести боевые действия днем и ночью.
Ракета «Starburst» твердотопливная, двухступенчатая. Боевая часть осколочно-фугасная. Взрыватель двух типов: контактный и неконтактный. Команды управления ракетой принимаются находящимся в головной части ракеты блоком. Баллистическая стабильность обеспечивается хвостовыми стабилизаторами, в которых размещаются два лазерных приемопередатчика системы наведения. Последние действуют как ретрансляторы между блоком наведения, помещенным в головной части ракеты, и блоком управления.
Каждый из блоков приемопередатчика включает лазерный приемник, сигнальный процессор и передатчик, которые размещены в малом цилиндрическом контейнере. Причины наличия двух электрически связанных контейнеров - избыточность системы для предотвращения любых возможных эффектов экранирования.
Приемопередатчик команд управления на борт ракеты установлен в носовой части контейнера. Оптические сигналы данных обнаружения принимаются малыми антеннами, соединенными с блоком управления. Он представляет собой блок от ПЗРК «Джавелин» с измененным программным обеспечением.
Ракетный контейнер одноразовый, имеет цилиндрическую форму. На нем размещен электрический разъем, для того чтобы сигналы от пускового механизма подавались на электрические цепи ракеты. В пусковом контейнере передняя крышка выбрасывается давлением газа, когда ракетный гироскоп запущен.
Прицельный блок с размерами 408x342x203 мм состоит из системы управления и системы наведения, которая не требует регулировок и проверок, имеет оптическую стабилизиро
ванную систему, передатчик команд наведения, шестикратный монокулярный оптический прицел и устройство ручного ввода метки. Все это находится в собственном герметичном корпусе, выполненном из легких сплавов.
Блок управления состоит из легкого корпуса, в котором находится герметически закрытое отделение (с переключателем компенсации ветра и электронным оборудованием, необходимым для обработки информации управления), монтируемая снаружи батарея питания и система ручного управления, в которую входит джойстик, спусковой механизм, переключатель выбора вида взрывателя и кнопочный переключатель выбора высоты. В бою, когда артиллерист получает целеуказание, он обнаруживает цель с помощью прицела и сопровождает ее, перемещая оружие так, чтобы цель совпадала с маркером прицельного устройства. При этом автоматически вычисляются углы упреждения по азимугу и углу места. При вхождении цели в зону пуска стрелок приводит в действие спусковой механизм.
Ракета вылетает из транспортно-пускового контейнера с помощью стартового двигателя, на безопасном расстоянии от стрелка запускается вторая ступень двигательной установки. Наводчик продолжает сопровождать цель, совмещая точку прицеливания с целью при помощи джойстика. Команды наведения ракеты формируются в точном соответствии с координаторами маркера прицельного устройства. При достижении цели боевая часть ракеты подрывается с помощью контактного или неконтактного взрывателя. Если после пуска установлено, что цель - «свой самолет», стрелок имеет возможность выдать ракете команду на самоликвидацию.
