После пуска оператор продолжает совмещать цель с прицельной меткой, используя для этого джойстик. По некоторым данным, введение дополнительного программного обеспечения позволяет удерживать углоизмерительный прибор на цели автоматически.

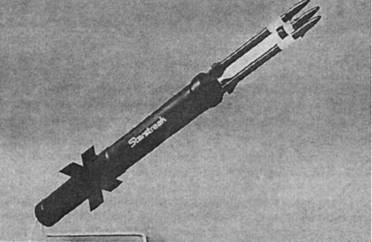

Ракета с тремя стреловидными копьями

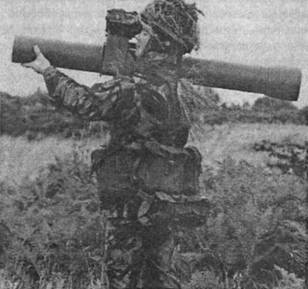

После завершения стрельбы оператор вместо пустого ТПК присоединяет к прицельному

узлу новый.

Базовая модель ракеты «Starstreak HVM» является системой, пригодной для хорошей погоды, если только информация о цели не поступает от других источников, например от THORN EMI Air Defense Alerting Device (ADAD), который принят на вооружение британской армией в 1987 г.

Модифицированная легкая многозарядная пусковая установка состоит из трех стандартных комплексов «Starstreak», расположенных «светофорно» (вертикально). Переносной прицельный узел монтируется на поворотном устройстве, которое может быстро разворачиваться на 360 градусов. Данная система может находиться на земле или располагаться в траншее.

Модификация ракеты «Starstreak» - ракета класса «воздух-воздух» «Helstreak».

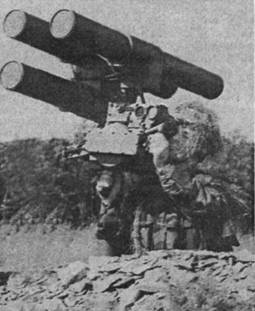

Многозарядная пусковая установка

В сентябре 1988 г. фирма Shorts заключила соглашение об оснащении ракетным вооружением ближнего боя вертолет АН-64 «Apache». Эта система под названием «Helstreak» состоит из одной или нескольких спаренных бортовых ракетных установок (весом по 50 кг каждая) и передатчика системы наведения. Ракетная система крепится к подвеске с помощью стандартного 14-дюймового сбрасывающего механизма. Ракета «Helstreak» адаптировалась и на другие вертолеты.

В 1991 г. был представлен вариант комплекса «Starstreak» для использования на морской многопусковой системе. Две установки по три ракеты на каждой могут обслуживаться с одного рабочего места.

Ракета поступает в армию Великобритании в модификации, смонтированной на шасси.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения, км:

максимальная 7,0

минимальная 0,3

Длина ракеты в ТПК, м 1,39

Диаметр ракеты, м 0,12 Масса, кг:

ракеты в ТПК 12,0

ПЗРК в боевом положении 250

боевой части 2,74

взрывчатого вещества 0,6

Максимальная скорость ракеты, М около 4

Тип двигателя двухступенчатый,

твердотопливный

Система наведения лазерное наведение

по лучу

Пусковая установка однозарядная,

переносная

Вероятность поражения цели

одной ракетой 0,96

Боевой расчет, чел. 2

FN-6

(КИТАЙ)

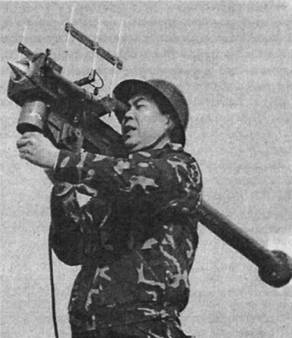

Переносной зенитный ракетный комплекс предназначен для поражения самолетов и вертолетов на малых и предельно малых высотах. Обстрел цели ведется как на догонных, так и на встречных курсах.

Комплекс производится фирмой China National Precision Machinery Import amp; Export Corporation (CNPMIEC).

Предполагается, что комплекс FN-6 состоит на вооружении Народно-освободительной армии Китая (НОАК).

Двухступенчатая твердотопливная ракета выполнена по аэродинамической схеме «утка». Она включает тепловую головку самонаведения, рулевой отсек с аппаратурой управления полетом, боевую часть осколочно-фугасного действия, двухступенчатую двигательную установку для выброса ракеты из пусковой трубы и обеспечения полета к цели. Стартовый двигатель отпадает после того, как ракета вылетает из пусковой трубы, затем запускается маршевый двигатель. Ракета имеет четыре стабилизатора в хвостовой части и четыре руля в передней части.

Пусковая труба, выполненная из стекловолокна, используется для хранения, переноски, прицеливания и пуска ракеты.

В головной части комплекса находится баллон с хладоген- том для глубокого охлаждения теплового приемника головки самонаведения и батарея питания. Головка самонаведения имеет форму пирамиды, в которой находится детектор ИК- излучения с четырьмя ячейками. Предполагается, что она способна осуществлять наведение ракеты при помехах в ИК- диапазоне.

По специальному заказу ПЗРК комплектуется оптическим прицелом и аппаратурой опознавания «свой-чужой». Прицел и запросчик крепятся в головной части комплекса.

Так же как и предыдущие версии ПЗРК, этот комплекс может устанавливаться на гусеничных машинах, вертолетах, кораблях. Одна из последних версий имеет четыре ракеты с оператором, находящимся ниже уровня палубы.

FN-6 способен поразить цель, совершающую маневр с перегрузкой до 4g с вероятностью не менее 0,7.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения, км:

максимальная 5,0

минимальная 0,5 Высота поражения, км:

максимальная 3,5

минимальная 0,015 Максимальная скорость поражаемых целей, м/с:

навстречу 300

вдогон 360

Вероятность поражения 0,7

Масса комплекса, кг 16

Длина ракеты,м 1,49

Диаметр ракеты, м 0,07

«Стрела- 2»

(РОССИЯ)

Переносной зенитный ракетный комплекс «Стрела-2» (SA-7a «Grail» Mod.0 по классификации США/НАТО) предназначен для поражения маловысотных самолетов и вертолетов на дальностях до 4 км.

Работы по созданию переносного зенитного ракетного комплекса (ПЗРК) «Стрела-2» начались в 1960 г. К этому времени поступила ограниченная информация о том, что в США еще в 1958 г. началась разработка носимого ЗРК с ракетой, оборудованной пассивной тепловой головкой самонаведения. Более того, в конце 50-х годов по американскому телевидению была показана стрельба ракетой по воздушной цели из пусковой трубы с плеча стрелка. Этот факт свидетельствовал о реальной возможности создания носимого зенитного ракетного оружия. Как известно, такое оружие в США было создано в 1965 г. под названием «Ред Ай».
