Сообщалось, что первые боевые запуски ракет проходили в 1987 г. с использованием в качестве мишеней снарядов противотанкового комплекса «Tow».
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дальность поражения, км:
максимальная 12,0
минимальная 0,5 Высота поражения, км:
максимальная 10,0
минимальная 0,03
Длина ракеты, м 2,17
Диаметр ракеты, м 0,17
Размах крыльев, м 0,68 Масса, кг:
ракеты . 88,0
боевой части, кг 22,0
Максимальная скорость ракеты, М свыше 2,0
Тип боевой части осколочный с контактным и лазерным неконтактным взрывателями
HVSD/ADAMS
(США/ИЗРАИЛЬ)

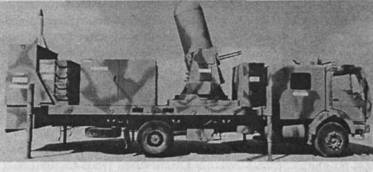

Зенитный
ЗРПК является дальнейшим развитием ЗРК ADAMS, включает в свой состав корабельный зенитный артиллерийский комплекс ближнего действия «Фаланкс» Мк. 15, находящийся на вооружении практически всех боевых кораблей ВМС США, и Израиля, а также шестиствольную автоматическую 20-мм пушку.
В новом комплексе вместо двух РЛС обнаружения целей и наведения ракет используется модернизированная многофункциональная радиолокационная станция «Фаланкс». Все элементы комплекса размещены на шасси 10-тонного биля повышенной проходимости «Мерседес-Бенц» (колесная формула 8x8). Зенитная пушка М61А1 «Вулкан» оборудована в поворотной башне, на которой сверху установлена РЛС, а снизу - механизмы наведения и боепитания. В боекомплект входят стандартные выстрелы Мк.49 с бронебойными подкалиберными снарядами (наконечник изготовлен из обедненного урана), обеспечивающими эффективное поражение как воздушных, так и наземных легкобронированных целей.
В комплексе ADAMS применена корабельная одноступенчатая зенитная управляемая ракета «Барак-1» фирмы «Рафаэль», выполненная по нормальной аэродинамической схеме. Наведение на цель осуществляется по лучу РЛС методом трех точек. ЗУР оснащена мощной боевой частью (ее масса составляет 25% всей массы ракеты) осколочно-фугасного действия с вольфрамовыми поражающими элементами, подрыв которой производится двумя взрывателями: контактным и лазерным (дистанционный, помехозащищенный). Последний одновременно выполняет функцию дальномера и в 3 м от цели надежно срабатывает при наличии помех, вызванных ложными отражениями сигналов от земной поверхности.
После вертикального пуска и через 0,6 с полета ракета в соответствии с программой, заложенной в ее бортовую ЭВМ, при помощи сбрасываемых в дальнейшем газодинамических рулей разворачивается в сторону цели в пределах 360° по азимуту и от -25° до +85° по углу места. Для обеспечения безопасного выхода ЗУР из ТПК, где она находится со сложенными консолями стабилизатора и рулей, и снижения воздействия газовой струи на другие элементы ЗРК, а также для разгона ракеты до маршевой скорости используется двигатель с тремя режимами (стартовый, разгонный и маршевый).
Изменение тяги на соответствующих участках траектории достигается за счет заряда твердого топлива специального профиля с пониженным дымообразованием.
ЗУР размещается в герметичном транспортно-пусковом контейнере прямоугольной формы (245x25x30 см) и является изделием гарантированной надежности. Установка вертикального пуска, включающая 12 ТПК с ЗУР, имеет массу 2 т и занимает незначительную площадь (около 1,3 м2 ).
Модернизированная многофункциональная импульсно-доп- леровская РЛС «Фаланкс» размещена под радиопрозрачным обтекателем и имеет две антенны: обнаружения целей и наведения оружия (ЗУР или пушки). В автоматическом (основном) режиме боевого применения
Интеграция в единый комплекс пушечной и ракетной систем оружия позволила, по оценкам западных специалистов, создать высокоэффективный зенитный ракетно-пушечный комплекс с двухэшелонной зоной поражения. В первом (основном) эшелоне (на дальностях 2-12 км) цели уничтожаются ЗУР «Барак-1», а во втором (0,5-2 км) - огнем артиллерийской установки. Комплекс HVSD/ADAMS может перебрасываться по воздуху транспортными самолетами типа С-130. В настоящее время желание закупить такие комплексы выразила Чили, в ВМС которой уже имеются корабельные ЗРК «Барак». Кроме того, с целью закрепления на ближневосточном рынке оружия израильтяне предложили вариант улучшения тактико-технических характеристик находящихся на вооружении ряда стран этого региона зенитно-артиллерий- ских установок советского производства ЗСУ-23-4 «Шилка» и самоходного ЗРК «Оса» (по классификации НАТО - SA-8) путем оснащения их ЗУР «Барак-1».
ЗУР комплекса ADAMS
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дальность стрельбы, км:
максимальная 12
минимальная 0,5 Высота поражения целей, км'.
максимальная 10
минимальная 0,03
Время реакции, с 6 Время перевода
из походного положения в боевое, мин 5-10
РАКЕТА
Стартовая масса, кг:
ракеты 88
боевой части 22
Длина, м 2,17
Диаметр корпуса, м 0,17
Размах крыльев, м 0,68
Максимальная скорость полета, м/с 700
ПУШКИ
Калибр, мм 20 Эффективная дальность поражения воздушных целей, км:
максимальная 2
минимальная 0,5
Скорострельность, выстр./мин 4500
Время перезаряжания магазина, мин 6
Начальная скорость снаряда, м/с 1100
Рассеивание снарядов, м/рад 1,4 Углы обстрела, град.:
в вертикальной плоскости от-25 до +80
в горизонтальной плоскости 335 Максимальная скорость наведения, град./с:
в вертикальной плоскости 90
в горизонтальной плоскости 110
«Akash»
(ИНДИЯ)
