Информация о дальней воздушной обстановке поступает по радиолинии на обзорную РЛС от вышестоящего командного пункта. Максимальная дальность обнаружения целей с эффективной площадью рассеяния 3 м 2 и 0,1 м 2 , летящих со скоростями от 30 до 1800 м/с составляет, соответственно, 28 и 12 км. Максимальная инструментальная дальность обнаружения целей равна 40 км. Скорость цели, курс и направление передаются на огневые комплексы (максимальное число их может достигать 9) либо по радиолинии, либо по кабелю на приемник информации в последовательности, определенной командиром РЛС. За счет использования информации РЛС обнаружения огневой узел может уничтожить цель на дальней границе зоны поражения.

Вычислитель приемника информации (на огневом комплексе) обрабатывает полученную от РЛС информацию, вычисляет координаты

цели, отображает цель на маленьком индикаторе и передает акустический сигнал на головные телефоны стрелка, который доворачивает свой прицел и пусковое устройство в направлении, где слышится максимальный звуковой сигнал. Доворот пускового устройства он осуществляет с помощью двух ручек. Стрелок осуществляет поиск и обнаружение целей в этом направлении. При вхождении цели в зону поражения происходит оповещение об этом лиц боевого расчета с помощью приемника информации, и стрелок производит пуск ракеты с помощью кнопки пускового механизма, которую он нажимает большим пальцем левой руки. Начинает работать лазерная система наведения, запускается стартовый двигатель, и ракета разбивает переднюю стенку ТПК. Для обеспечения безопасности стрелка стартовый режим работы двигателя прекращается после полного выхода ракеты из ТПК, стартовый двигатель сбрасывается в нескольких метрах после вылета ракеты, у которой раскрываются 4 находящихся в центре стабилизатора и 4 хвостовых крестообразных руля. Начинает работать маршевый двигатель, приемник системы наведения отрабатывает направление полета, передаваемое лазерным лучом. Бортовой компьютер вырабатывает сигналы управления рулями в зависимости от принимаемых приемником сигналов. Максимальная скорость полета ракеты достигается в момент окончания работы маршевого двигателя. Дальше она продолжает полет с выключенным двигателем. Для поражения цели стрелок должен удерживать цель в перекрестии гиростабилизированного прицела с помощью джойстика.

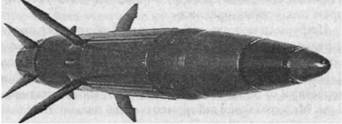

Зенитная управляемая ракета "Бофорс" RBS 70 Мк.2

При отсутствии информации от обзорной РЛС выставляется пост для раннего визуального обнаружения цели. Стрелок самостоятельно ведет поиск цели. При обнаружении цели и довороте системы в направлении на цель он запускает электрическое оборудование ракеты (спустя 5 с) и ведет точное прицеливание с помощью оптического прицела. Если имеется система опознавания, то производится автоматическое опознавание цели. При приеме информации о сопровождении своего самолета происходит блокировка пуска и загорается световая индикация на прицеле. Стрелок прекращает работу и ставит выключатель на предохранитель. Для точного автоматического сопровождения цели стрелок использует 7-кратный прицел с углом поля зрения 9°. Дальность до цели оценивается с помощью масштабной сетки. Если размеры цели стали вдвое больше центрального интервала масштабной сетки, то цель находится вне зоны поражения. Когда цель находится в зоне поражения, стрелок производит пуск ракеты. Время перезаряжания огневого узла составляет 7 с. Пустой ТПК выбрасывается. Снимается крышка с разъема ТПК, он присоединяется к подставке, в результате происходит электрическое подсоединение ТПК к источнику питания и замыкание контактов цепи прохождения боевого сигнала от источника сигнала к прицельному устройству.

Комплекс RBS-70 VLM устанавливается на любое колесное или гусеничное шасси. Предполагается, что размещенный на шасси огневой узел демонтируется и используется автономно. Он имеет одну ракету в боеготовом положении и 6-8 в запасе. Классическим шасси для RBS-70 считается британский вездеход «Land Rover» - колесная формула 4x4.

RBS-70 монтируется на шасси М113А2. В такой комплектации он поставлялся для пакистанской армии.

RBS-70 COND (Clip On Night Device) для обеспечения работы ночью комплектуется ночным прицелом, который в это время суток использует 23 чувствительных элемента, весит 24 кг (включая батареи питания и баллон хладагента), работает в инфракрасном диапазоне от 8 до 12 мкм, снабжен сканером для обнаружения целей. Последний позволяет обнаруживать

самолеты на дальности до 10 км, вертолеты - до 6 км.

Поставлялся в следующие страны: Австралию - 60 комплексов, Бахрейн - 70, Венесуэлу, Индонезию, Иран, Ирландию - 4, Мексику, Норвегию - ПО, Пакистан, Объединенные Арабские Эмираты, Сингапур, Таиланд, Тунис - 60, Швецию.

Всего на 1998 г. было выпущено около 1000 ПЗРК и 14 000 ракет.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАКЕТЫ Мк.2

Дальность поражения, км:

максимальная 7,0

минимальная 0,2 Высота поражения, км:

максимальная 4,0 минимальная уровень земли Длина, м:

ракеты 1,31

ракеты в ТПК 1,74 Диаметр, м:

ракеты 0,10

ракеты в ТПК 0,15

Размах крыльев, м 0,32 Масса, кг:

ракеты 16,5

ракеты в ТПК 26,5

Максимальная скорость ракеты, м/с 580

Время развертывания, с 30

Время реакции, с 6 Система наведения по лазерному лучу

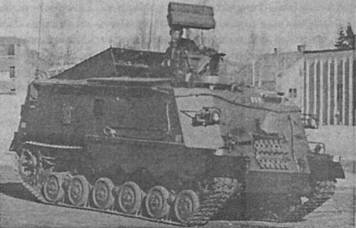

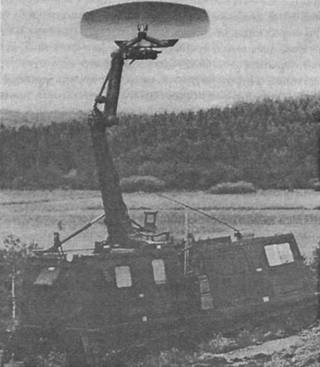

RBS-70 на шасси Lvrbv

(ШВЕЦИЯ)

Комплекс малой дальности RBS-70 на шасси Lvrbv предназначен для противовоздушной защиты бронетанковых и механизированных соединений шведской армии.

Данный комплекс можно считать удачным примером продления срока службы после проведения модернизации ходовой части зенитных артиллерийских пушек Ikv-102 и Ikv-103. Модернизация проводилась после успешного испытания прототипа шасси в 1983 г.

Первые комплексы приняты на вооружение в 1984 г. Модернизация шасси была обширной и включала замену двигателя и трансмиссии. Кроме того, удалось сделать более защищенными и комфортабельными рабочие места боевого расчета, появились новые средства связи и обзора пространства.

Место водителя шасси находится в передней части корпуса с левой стороны и оборудовано неподвижными перископами для осмотра местности с фронта и боковых сторон. Место командира расположено справа от водителя, и он может использовать поворотные перископы.

Ведение боевых действий во многом аналогично при использовании переносного ЗРК RBS-70.

Пусковая установка зенитного ракетного комплекса RBS-70 находится внутри корпуса и поднимается вверх при разворачивании на местности во время подготовки к ведению боевых действий. Система опознавания монтируется сверху ракетного контейнера. Запасные ракеты хранятся внутри корпуса, размещаются над двигателем в специальном подающем отделении, которое поднимает их вверх при перезаряжании.

Экипаж - 4 человека: командир, стрелок, заряжающий и водитель.

Серийное производство завершено. Находится на вооружении шведской армии.
