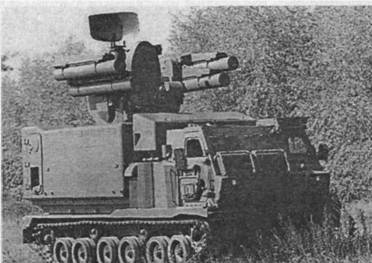

Комплекс «Роланд-3» на базе американского гусеничного транспортера М548
После старта ИК-дальномер, находящийся на антенне РЛС сопровождения, используется для захвата ракеты на дальностях 500-700 м, так как узкий луч РЛС сопровождения только формируется на этих дальностях. Второй канал сопровождения предназначен для наведения ракеты путем
Как указывалось выше, возможно переключение с оптического режима наведения в радиолокационный и обратно. В этих ситуациях цель должна сопровождаться огневыми узлами. Тем самым значительно увеличивается помехозащищенность комплекса «Roland».
Двухступенчатая твердотопливная ракета имеет собственный вес 66,5 кг, из них боевая часть составляет 6,5 кг, включая 3,3 кг взрывчатого вещества, которое детонирует от контактного или неконтактного взрывателей. Максимальный поражающий радиус разлета 65 осколков составляет около 6 м плюс ударное воздействие взрывной волны. Ракета имеет крейсерскую скорость М1,6, длина составляет 2,4 м, размах крыльев - 0,5 м, ее диаметр - 0,16 м. Ракета находится в контейнере (ТПК), который используется для ее пуска. Вес снаряженного ТПК составляет 85 кг, длина 2,6 м, диаметр - 0,27 м.
Продолжительность работы твердотопливного ракетного ускорителя типа SNPE Roubaix с тягой 1600 кг составляет 1,7 с, он разгоняет ракету до скорости 500 м/с.
Ракетный двигатель типа SNPE Lampyre имеет продолжительность работы 13,2 с, располагается впереди ускорителя, включается спустя 0,3 с после отстрела ускорителя. Максимальная скорость ракеты достигается при окончании работы двигателя. Минимальное полетное время, требуемое для вывода ракеты на траекторию, составляет 2,2 с. Максимальное полетное время составляет 13-15 с.
Две ракеты постоянно готовы к пуску, а остальные 8 ракет находятся в магазинах револьверного типа (в каждом по 4 ракеты).
Модернизированная ракета комплекса «Roland 3» имеет увеличенную скорость полета (570 м/с по сравнению с 500 м/с) и дальность поражения (8 км вместо 6,3 км). Она была принята на вооружение в 1989 г. и при сохранении прежних размеров ракеты имеет боевую часть весом 9,2 кг, которая содержит 5 кг взрывчатого вещества и 84 осколка для увеличения поражающего действия.
Улучшенный контактный взрыватель соединен с новой осколочной боевой частью, имеющей максимальную скорость разлета осколков 5000 м/с (увеличена в 2,5 раза по сравнению с ракетой «Roland 2»). Это увеличивает поражающий радиус разлета осколков. Максимальное полетное время составляет приблизительно 16 с, вес ракеты - 75 кг, а в составе контейнера - 95 кг.
Временем работы нового ракетного ускорителя определяется минимальная эффективная дальность поражения (500 м), но в тоже время на 500 м увеличена максимальная высота поражаемых целей, и составляет
Время подготовки к пуску первой ракеты составляет шесть секунд, для старта второй, в зависимости от типа цели, необходимо от двух до шести секунд. Время перезаряжания ракеты из револьверного магазина составляет шесть секунд. Новый боекомплект ракет может быть заряжен в течение 2-5 минут.
При необходимости прикрытия авиабаз или других важных объектов восемь комплексов «Roland» могут быть объединены в единую систему ПВО, как это сделано в Германии. До 6 комплексов «Roland» могут взаимодействовать друг с другом, образуя сеть взаимного прикрытия. Зенитные средства и переносные ЗРК могут принимать информацию обо всех целях, обнаруживаемых и сопровождаемых комплексом «Roland».
В 1988 г. французское и немецкое министерства обороны приняли программу модернизации комплексов ПВО «Roland», для того чтобы продлить их эксплуатацию до 2010 г.
Планируется замена существующего оптического прицела на оптоэлектронный интегрированный прицел GLAIVE, обеспечивающий третий режим (ИК) работы комплекса по обстрелу цели, а также упрощение человеко-машинного интерфейса путем использования микропроцессоров, размещаемых в кабине, и компьютерного оборудования, известного под шифром BKS-система.
В 1992 г. Euromissile создала прототип комплекса ПВО - «Roland M3S», который предназначался для экспорта. Он предлагался Таиланду и Турции для создания системы ПВО на малых высотах.
Комплекс «Roland M3S» имеет РЛС Dassault Electronique Rodeo 4 (или Thomson-CSF) и может обслуживаться одним человеком, хотя для ведения продолжительных боевых действий требуется два человека.
Оператор может выбрать любой режим обнаружения, например, радиолокационный, ТВ или оптический. Стандартное вооружение комплекса «Roland M3S» состоит из четырех ракет «Roland», боеготовых и располагаемых на пусковой установке. Используются и другие типы ракет, например две ракеты Matra. Могут также монтироваться четыре ракеты ПЗРК «Стингер» или новые ракеты VT-1 комплекса «Кроталь».
Комплекс «Roland» имелся в Национальной гвардии армии США, но выведен из боевого состава в сентябре 1988 г.
Комплекс «Roland» имеется на вооружении ряда стран. Бразилия получила 4 комплекса «Roland 2» Marder из Германии вместе с 50 ракетами. В 1984 г. министерство обороны Испании выбрало комплекс «Roland» для оснащения своих мобильных батарей маловысотной ПВО, был подписан контракт по интегрированию и совместному производству данной системы вооружения (9 невсепогодных комплексов и 9 всепогодных на шасси АМХ-30 МВТ с 414 ракетами).
Аргентина использовала в Фолклендской войне 1982 г. для защиты г. Порт-Стенли от авиаударов морской авиации Великобритании стационарный вариант комплекса «Roland». Было выпущено от 8 до 10 ракет и сбит один самолет Sea Harrier и две 454-килограммовые бомбы. Во время десантирования английских войск комплекс был захвачен неповрежденным.
Ирак также использовал свои комплексы «Roland» в войне против Ирана.

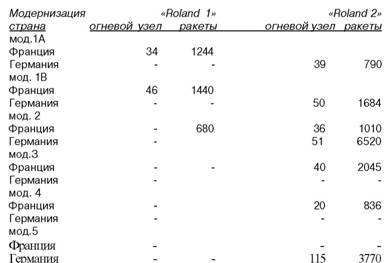

КОЛИЧЕСТВО КОМПЛЕКСОВ «ROLAND» В РАЗЛИЧНЫХ СТРАНАХ МИРА
