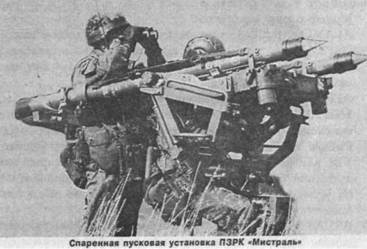

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дальность поражения, км:
максимальная (в зависимости от типа цели) 4,0-6,0 минимальная 0,3
Высота поражения, км:
максимальная 4,5
минимальная 0,015
Длина, м:
ракеты 1,86
ракеты в ТПК 2,0
Диаметр ракеты, м 0,09
Размах крыльев, м 0,19
Масса, кг:
ракеты 18,4
ракеты в ТПК 21,4
боевой части 2,95
Тип боевой части осколочный
Максимальная скорость ракеты, М 2,6
Тип двигателя твердотопливный
с твердотопливным ускорителем Система наведения ИК (УФ) пассивное
возможна установка на шасси
RBS-70
(ШВЕЦИЯ)
В конце 60-х годов комитет по ПВО Швеции при разработке концепции противовоздушной обороны страны пришел к выводу, что наиболее оптимальным будет сочетание систем ПВО малой дальности и истребителей-перехватчиков типа SAAB JA-37 Viggen. Предложенный вариант системы ПВО требовал денежных затрат и, к тому же, предполагал помехозащищенность при работе в условиях сильного радиопротиводействия противника. Комитет также рекомендовал заменить 20-мм зенитные системы и системы «Ред Ай» (шведское обозначение Rb-69) бригадного уровня и 40-мм зенитные и 57-мм пушки Bofors вновь создаваемыми системами.
Контракт на разработку системы ПВО малой дальности под названием RBS-70 был заключен в 1969 г. Он предполагал создание ракеты, находящейся в ТПК, без приемного устройства. Считалось, что цель будет обнаруживаться визуально. Позже выяснилось, что эффективность комплекса будет значительно выше при использовании РЛС обнаружения и системы опознавания «свой-чужой».
Первые серийные образцы ракеты RBS-70, прицелов, системы опознавания «свой-чужой», а также РЛС обнаружения были выпущены в 1979 г. На вооружении шведской армии вариант комплекса, работоспособный в дневных условиях, был принят в 1977 г.
В конце 90-х годов шведская дивизия имела на вооружении роту ПВО с комплексом RBS-70. В роте ПВО насчитывается три ракетных взвода, каждый из которых имеет три огневых комплекса RBS-70 и радиолокационный взвод в составе двух вездеходов SAAB-Scania Туре-40 4x4, на которых монтируется РЛС типа PS-70/S Basic Giraffe, а также аппаратура связи.
Создание комплекса RBS-70 полностью завершилось после внедрения широкого луча обзора для лазерного приемника, устанавливаемого на ракете. Это расширило зону поражения на 30-40% в зависимости от тактической ситуации. Противовоздушная защита четырех шведских механизированных бригад обеспечивается ротами ПВО, у которых на вооружении находятся модернизированные варианты комплекса на шасси Lvrbv 701.
В 1986 г. началась работа по обновлению и модернизации комплекса RBS-70. Их завершение планировалось на конец 2000 г. С 1984 г. начал создаваться вариант комплекса под названием RBS-70M, с помощью которого можно было бы вести боевые действия ночью. В рамках этого варианта создавался новый тепловизор, РЛС обзора и сопровождения цели «Giraffe-75».
Для сил ПВО норвежской армии была разработана маловысотная зенитно-ракетная система, получившая название NALLADS, которая представляет собой ЗРК RBS-70, оснащенный модернизированной РЛС Giraffe. РЛС Giraffe 50АТ (All Terrain), имеющая специально разработанный цифровой процессор обработки данных, получила обозначение NO/MPY-1.
Оборудование установлено на гусеничном шасси Bv 206, на котором также находятся энергосиловая установка для питания оборудования, средства связи, аппаратура сопровождения целей. РЛС работает в G-диапазоне и имеет аппаратуру опознавания «свой-чужой». Антенна поднимается на высоту 7 м на манипуляторе с выдвижным звеном.
РЛС Giraffe 50AT обеспечивает автоматическое обнаружение, сопровождение, опознавание и оценку угроз целей и может сопровождать до 20 из них. Рабочие места операторов оборудованы цветными дисплеями. РЛС может выдавать данные целеуказания на 20 комплексов RBS-70 по специально организованным каналам связи. До трех комплексов NALLADS могут быть объединены в сетевую структуру для обеспечения противовоздушной обороны особо важных районов. Поставки
РЛС обнаружения и сопровождения цели Giraffe 50AT
Giraffe 50AT обеспечивает следующие характеристики обнаружения:
• дальность 70 км, высота 7 км по цели с эпр 10 м2 ;
• дальность 50 км, высота 5,2 км по цели с эпр 3 м2 ;
• дальность 37,5 км, высота 4 км по цели с эпр 1 м2 ;
• дальность 22,5 км, высота 2,2 км по цели с эпр 0,1 м2 .
В 1990 г. начал создаваться новый вариант комплекса - RBS-90, который используется как в стационарном, так и в возимом вариантах.
Ракета PvBS-70 имеет твердотопливный ракетный ускоритель и твердотопливный маршевый двигатель, размещается в транспортно-пусковом контейнере. После пуска ракеты контейнер повторно не используется. Осколочно-фугасная боевая часть содержит 3000 вольфрамовых осколков диаметром примерно 3 мм. Неконтактный взрыватель используется в ближней зоне для избежания преждевременного срабатывания при отражении от земли, воды, снега. При стрельбе по вертолетам, летящим с огибанием рельефа местности, неконтактный взрыватель может быть отключен вручную стрелком с помощью переключателя, находящегося с левой стороны ТПК. Пробивное действие осколков позволяет производить уничтожение легкобронированной техники. На ракете находится приемное устройство, позволяющее наводить ракету на цель по центру лазерного луча с помощью бортового микрокомпьютера, который преобразовывает сигналы отклонения в импульсы наведения.

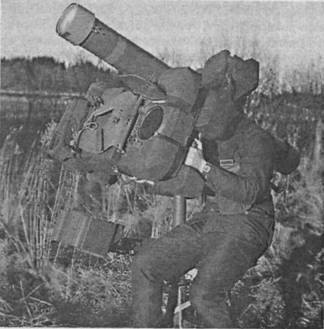

Максимальная высота поражения цели составляет 4 км, минимальная высота - уровень земли. Модернизированная ракета комплекса Mk.l - по существу та же ракета, но в ней используется блок датчиков лазерного наведения, который увеличивает поле обзора задней полусферы с 40° до 57°. Это значительно увеличивает зону поражения комплекса. Ракета Мк.2 существенно отличается от предыдущей своей электронной начинкой, но имеет те же габаритные размеры и массу. Электроника была значительно миниатюризирована, чтобы увеличить размеры маршевого двигателя и боеголовку. Новый маршевый двигатель позволил увеличить скорость ракеты, а также дальность полета до 7 км против б км при стрельбе по малоскоростным целям и увеличить максимальную высоту с 3 до 4 км. В результате на дальней границе зоны поражения ракета имеет несколько большую скорость, чем ее предшественницы. Основной огневой узел состоит из двух основных элементов: подставки и прицельного устройства. Каждый из них переносится одним членом расчета, третий несет ракету в ТПК. При необходимости могут придаваться средства опознавания, которые переносит еще один член расчета. Кроме того, ему поручается и терминал подключения к РЛС обзора типа Giraffe с целью получения данных о целях.
Для боевой работы пусковая установка размещается на грунте, ее грубое горизонтирование производится путем изменения длины одной из ног треноги. Операторское место отстегивается от центральной трубы, затем подключается ги- ростабилизированный прицел, источник питания, система опознавания и ТПК с ракетой. Тренированный расчет выполняет все эти действия за 30 секунд.
При работе RBS-70 в одной сети с РЛС Giraffe 40 PS-70R (работающей в G-диапазоне) проводятся взаимные ориентирование и топопривязка с использованием призматического компаса. Рота ПВО с радиолокационным обеспечением от РЛС Giraffe 40 PG70R осуществляет прикрытие участка местности площадью 250 км2 с учетом взаимного прикрытия. РЛС имеет систему селекции движущихся целей. Для повышения дальности обнаружения маловысотных целей антенна РЛС поднимается на высоту 12 м с помощью гидравлической мачты. Три оператора РЛС осуществляют обнаружение и сопровождение целей с помощью индикатора кругового обзора (PPI - Position Plan Indicator). Четвертое лицо боевого расчета наносит обстановку на карту, которая используется командиром для боевых приказов.
