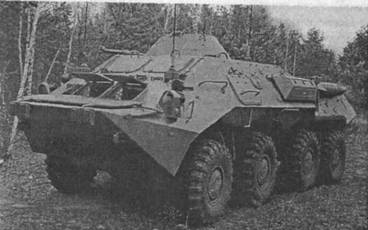

Батарейный командирский пункт ПУ- 12М
Совместные испытания опытного образца ЗРК «Китобой» проводились с февраля по декабрь 1986 г. В 1989 г. после доработки ЗУР 9МЗЗЗ он был принят на вооружение Советской Армией под названием «Стрела-10МЗ» 9К35МЗ.
Входящие в его состав боевые машины 9А34МЗ и 9А35МЗ имели новый оптический визир с двумя каналами с переменными полем зрения и кратностью увеличения: широкополь- ный - с полем
Новая ЗУР 9МЗЗЗ по сравнению с ракетой 9М37М, имеет несколько доработанные двигатель и контейнер, а также новую ГСН с тремя приемниками в различных спектральных диапазонах: фотоконтрастный, инфракрасный (тепловой) и помеховый с логической селекцией цели на фоне оптических помех по спектральным и траекторным признакам, что значительно повысило помехозащищенность комплекса.
Новый автопилот обеспечил более устойчивую работу ГСН и контура управления ЗУР в целом в различных режимах запуска ракеты и ее полета в зависимости от помеховой (фоновой) обстановки.
Новое неконтактное взрывательное устройство ЗУР выполнено на основе четырех импульсных лазерных излучателей, оптической схемы, формирующей восьмилучевую диаграмму направленности, и приемника отраженных от цели сигналов. Удвоенное по сравнению с ЗУР 9М37 количество лучей повысило эффективность поражения малоразмерных целей.
БЧ ЗУР 9МЗЗЗ обладает увеличенной массой (5 кг вместо 3 кг в ЗУР 9М37) и оснащена стержневыми поражающими элементами большего сечения и большей длины. За счет увеличения разрывного заряда повышена скорость разлета осколков.
Контактный взрыватель состоит из предохранительно-детонирующего устройства, пускового устройства механизма самоликвидации, контактного датчика цели и передаточного заряда.
В целом ЗУР 9МЗЗЗ значительно совершеннее ракеты 9М37, однако не удовлетворяла требованиям по работоспособности при высоких температурах [до 50° С) и по поражению малоразмерных целей на пересекающихся курсах, что потребовало ее доработки по завершении совместных испытаний. Длина ракеты увеличена до 2,23 м.
Ракеты 9МЗЗЗ и 9М37М могли быть использованы во всех модификациях комплекса «Стрела-10».
Комплекс 9К35МЗ обеспечивает при оптической видимости поражение самолетов тактической авиации, вертолетов, а также дистанционно-пилотируемых летательных аппаратов (ДПЛА) и крылатых ракет в условиях естественных помех, а также самолетов и вертолетов в условиях применения ими организованных оптических помех.
Комплекс обеспечивает не меньшие, чем у ЗРК 9К35М2, зону и вероятности поражения на высотах от 25 до 3500 м самолетов, летящих на встречных курсах со скоростями до 415 м/с (до 310 м/с - вдогон), и вертолетов со скоростями полета до 100 м/с. Крылатые ракеты со скоростями до 200- 250 м/с и ДПЛА со скоростями 20-300 м/с поражаются на высотах от 10 до 2500 м (в фотоконтрастном канале - только выше 25 м). Дальности и вероятности поражения целей типа истребителя F-15, летящих со скоростью 300 м/с, при стрельбе навстречу на высотах и с курсовыми параметрами до 1 км при отстреле самолетом оптических помех вверх с темпом 2,5 с снижались до 65% в фотоконтрастном канале и, соответственно, до 30 и 50% в тепловом канале (вместо допустимого по ТТЗ снижения на 25%). В остальной части зоны поражения, а также при отстреле помех вниз во всей зоне снижение дальностей и вероятностей поражения не превышает 25%.

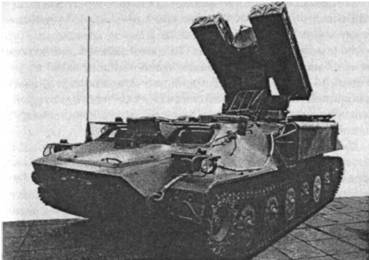

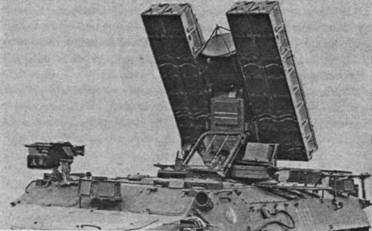

ЗРК«Стрела-10»
В комплексе 9К35МЗ стало возможным до пуска обеспечивать надежный захват цели головкой самонаведения ракеты 9МЗЗЗ при наличии оптических помех.
Функционирование комплекса обеспечивалось использованием контрольно-проверочной машины 9В839М, машины техобслуживания 9В915 и системы внешнего электропитания 9И111.
Серийное производство боевых машин всех модификаций комплекса «Стрела-10СВ» было организовано на Саратовском агрегатном заводе, а ракет - на Ковровском механическом заводе.
ЗРК «Стрела-10СВ» поставлялись в ряд зарубежных стран и использовались в военных конфликтах на Ближнем Востоке и в Африке. Комплекс применялся во время ведения боевых действий в Чаде (вместе с ливийскими силами) и в Анголе с МПЛА и кубинскими силами. В обоих случаях ЗРК были захвачены прозападными силами противника. В течение 1987-88 гг. в Анголе с помощью «Стрелы-10» был сбит истребитель-бомбардировщик Mirag-F-1AZ южноафриканских ВВС. Комплекс также принимал участие в войне в Персидском заливе в 1991 г.
Комплекс поставлялся в следующие страны: Афганистан (16 ЗРК), Алжир (32), Анголу (10), Болгарию (10), Венгрию (4) Индию (45), Ирак, Иорданию (50), Кубу (40), Ливию (60) Польшу (60), Сирию (20), Словакию, Чехию, Хорватию, ЮАР
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗРК «СТРЕЛА-10»
«Оса»
(РОССИЯ)
Самоходный зенитный ракетный комплекс «Оса» (SA-8 «Gesko») предназначен для прикрытия от низколетящих целей сил и средств мотострелковых дивизий. Его разработка началась в 1960 г. и проходила непросто. В ходе длительного создания ЗРК «Оса» менялись как главные конструкторы системы в целом, так и разработчики отдельных узлов (шасси самоходной установки, ракеты).
На формирование концепции построения ЗРК «Оса» определенное влияние оказала информация о проведении в США работ по созданию автономного самоходного ЗРК «Маулер» с размещением всех его средств- на шасси широко внедряемого в те годы гусеничного многоцелевого бронетранспортера (БТР) М-113. Однако американцам так и не удалось создать этот комплекс.
Впервые ставилась задача разработки автономного комплекса с размещением на одном самоходном плавающем шасси (боевой машине) как всех боевых средств, включая радиолокационные станции и пусковую установку с ракетами, так и средств связи, навигации и топопривязки, контроля, а также источников электропитания. Новыми были и требования по обнаружению воздушных целей в движении и поражению их огнем с коротких остановок.
Отечественный комплекс был принят на вооружение в октябре 1971 г., одновременно на вооружение кораблей ВМФ поступил ЗРК «Оса-М».
