минимальный 180
максимальный 580 Запас хода по топливу и маслу по шоссе, с учетом двухчасовой работы
газотурбинного двигателя, км 500 Преодолеваемые препятствия:
подъемы и спуски, град. до 35
боковой крен, град. до 25
рвы шириной, м до 2 броды (без специального оборудования)
глубиной, м до 1
снежный покров глубиной, м до 0,6
«Панцирь-С1»
(РОССИЯ)
< image l:href="#"/>Зенитный
«Панцирь-С1» создан по принципу зенитно-пушечного комплекса «Тунгуска».
Для выполнения своих задач ЗПРК «Панцирь-С1» оснащен 12 зенитными управляемыми ракетами 57Э6 и двумя автоматическими 30-мм пушками 2А72 с боекомплектом 750 выстрелов.
Имеется многодиапазонная РАС «Шлем» миллиметрового диапазона, позволяющая обнаруживать воздушные цели с эффективной поверхностью рассеивания до 2-3 м 2 на дальностях свыше 30 км и захватывать их на сопровождение с дальности 24 км и более. Возможен пассивный режим работы РЛС за счет использования инфракрасного канала длинноволнового диапазона с последующим автоматическим сопровождением цели.
ЗПРК «Панцирь-С1» способен вести стрельбу по двум одновременно сопровождаемым целям. Огневая производительность позволяет обстрелять за одну минуту до 12 целей.
Зона поражения комплекса при использовании ракетного канала составляет по дальности от 1 до 20 км, а по высоте - от 5 до 8000 м. При использовании артиллерийского канала зона поражения составляет от 200 до 4000 м по дальности и от 5 до 3000 м по высоте. Вероятность поражения цели в зависимости от их типа и условий стрельбы составляет от 0,6 до 0,8, а время реакции комплекса - 5-6 с.
ЗУР 57Э6 выполнена по двухступенчатой схеме, имеет бикалиберный корпус и отделяемый стартовый двигатель. Маршевая ступень состоит из боевого снаряжения, контактного и неконтактного взрывателей и бортовой аппаратуры. Ракета находится в контейнере.
Зенитные пушки, аналогично ЗПРК «Тунгуска-М1», имеют скорострельность 700 выстр./мин, начальная скорость снаряда составляет 960 м/с. .

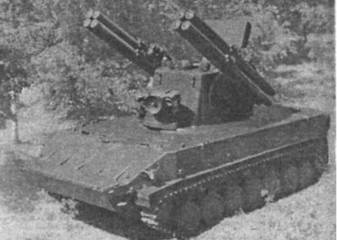

Гусеничный вариант шасси ЗПРК«Панцирь-С1»
Башенная установка комплекса «Панцирь-С1» с вооружением, системами обнаружения и сопровождения

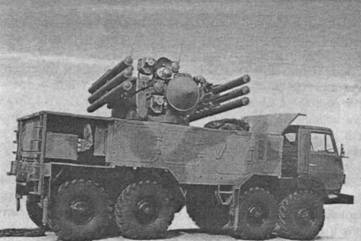

Возможен гусеничный и колесный вариант шасси.
Головной создатель и производитель ЗПРК «Панцирь-С1» - Тульское конструкторское бюро приборостроения.
Заключен контракт с Объединенными Арабскими Эмиратами о поставке в течение трех лет трех партий
Контракт с ОАЭ предусматривает поставку ЗПРК на гусеничном шасси, хотя колесный вариант на базе «Урал-5323» (четырехколесный) является более мобильным и дешевым в эксплуатации. Боевой расчет - три человека.
Возможна установка ЗПРК «Панцирь-С1» на боевой корабль.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дальность поражения ракетой, км:
максимальная 12,0
минимальная 1,0 Дальность поражения пушкой, км:
максимальная 4,0
минимальная 0,02 Высота поражения ракетой, км:
максимальная 6,0
минимальная 0,005 Высота поражения пушкой, км:
максимальная 3,0
минимальная уровень земли
Длина ракеты, м 3,2
Диаметр ракеты, м 0,17
Масса ракеты, кг 90,0
Масса боевой части, кг 16,0
Максимальная скорость ракеты, м/с 1100
Время реакции, с 5-8
Время приведения в боевое положение, мин 3
Время приведения в походное положение, мин 5
Экипаж, чел. 3

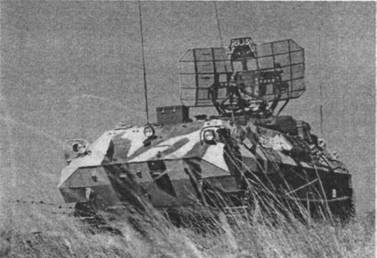

«Тор»
(РОССИЯ)
К середине 80-х годов существенно изменились задачи, стоящие перед войсковыми зенитными ракетными комплексами ПВО, в то же время появились и новые технологичные возможности их решения. Жизненной необходимостью стала борьба с новыми средствами поражения, появившимися на вооружении противника, а именно - планирующими авиабомбами типа «Уоллай», крылатыми ракетами типа ASALM, ALCM, дистанционно пилотируемыми летательными аппаратами типа BGM-34.
Выполнение новых задач потребовало автоматизировать процесс ведения боевой работы, боевые расчеты самостоятельно не могли вручную решать вышеуказанные задачи в полном объеме.
Работы по созданию ЗРК «Top» (9K330) начались в начале 1975 г. и продолжались до 1983 г. (головной разработчик НИЭМИ Министерства радиопромышленности). Как и при создании ЗРК «Оса», параллельно с разработкой ЗРК для сухопутных войск были развернуты работы и по частично унифицированному с ним корабельному комплексу «Кинжал». На вооружение комплекс был принят в 1986 г. Частично унифицированный с ЗРК «Тор» комплекс «Кинжал» поступил на вооружение кораблей ВМФ спустя три года.
Комплекс обеспечивает поражение цели, летящей со скоростью 300 м/с на высотах 0,01-6 км, в диапазоне дальностей 1,5-12 км при параметре до 6 км. При скорости цели 700 м/с максимальная дальность поражения уменьшается до 5 км, диапазон высот поражения сужается от 0,05 до 4 км, а параметр не превышает 4 км.
Эффективность поражения самолетов одной ЗУР составляет 0,30-0,77, вертолетов - 0,50-0,88, ДПЛА - 0,85-0,95.
Время реакции комплекса составляет 8-12 с, перевода в боеготовное и походное положения - 3 мин, заряжания боевой машины с помощью ТЗМ - не более 18 мин.
