В войне во Вьетнаме американцы впервые применили вертолеты, вооруженные противотанковыми управляемыми ракетами (ПТУР). Стало известно, что оказались успешными 89 из 91 захода вертолетов с ПТУР в атаке на объекты бронетехники, огневые позиции артиллерии и другие наземные цели.

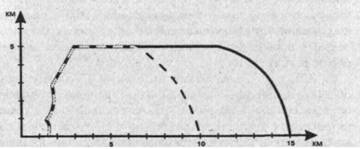

Единственным зенитным средством, способным вести эффективную борьбу с зависающими вертолетами, могла быть ЗСУ «Тунгуска», обладающая возможностью сопровождать танки в составе их боевых порядков и имеющая достаточную дальнюю границу зоны поражения (4-8 км) и малое работное время (8-10 с).
Совместные (государственные) испытания комплекса «Тунгуска»

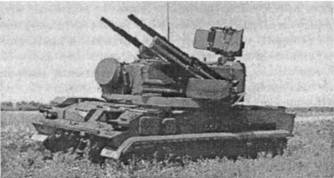

Боевая машина 2С6 зенитного пушечно-ракетного комплекса состояла из следующих основных средств, размещенных на гусеничном самоходе высокой проходимости:
• пушечного вооружения, включавшего в себя два 30-мм автомата 2А38 с системой охлаждения и боекомплект патронов к ним;
• ракетного вооружения, включавшего в себя восемь пусковых установок с направляющими и боекомплект ЗУР 9М311 в транспортно-пусковых контейнерах, шифратор, аппаратуру выделения координат;
• силовых гидравлических приводов наведения пушек и пусковых установок ЗУР;
• радиолокационной системы, состоящей из РАС обнаружения цели, РАС сопровождения цели и наземного радио- запросчика;
• цифрового счетно-решающего прибора 1А26;
• прицельно-оптического оборудования с системой наведения и стабилизации;
• системы измерения качек и курса;
• аппаратуры встроенного контроля;
• аппаратуры навигации;
• системы жизнеобеспечения;
• системы связи;
• системы автоматики и автоблокировок;
• системы противоатомной, противохимической и противо- биологической защиты.
Двуствольный зенитный автомат 2А38 калибра 30 мм обеспечивал стрельбу патронами, подаваемыми из общей для двух стволов патронной ленты единым механизмом подачи. Автомат имел один стреляющий механизм ударного действия, обслуживавший поочередно левый и правый стволы. Управление стрельбой было дистанционное, с помощью электроспуска. Охлаждение стволов - жидкостное: водяное или с использованием антифриза (при отрицательной температуре воздуха). Автомат работал при углах возвышения от -9° до +85°. Живучесть автомата (без смены стволов) составляла не менее 8000 выстрелов (при режиме стрельбы 100 выстрелов на автомат с последующим охлаждением стволов). Начальная скорость снарядов - 960-980 м/с.
Зенитная управляемая ракета 9М311 массой 42 кг (транс- портно-пусковой контейнер с ракетой - 57 кг) была построена по бикалиберной схеме с отделяемым двигателем. Она имела однорежимную двигательную установку, состоявшую из облегченного стартового двигателя с пластмассовым корпусом диаметром 152 мм. Этот двигатель сообщал ракете начальную скорость 900 м/с и отделялся по завершении работы примерно через 2,6 с после старта.
Двухствольный зенитный автомат 2А38калибра 30мм
Зенитная управляемая ракета 9М311
После вывода ЗУР на линию визирования цели ее маршевая
Боевое снаряжение ракеты состояло из боевой части, неконтактного датчика цели и контактного взрывателя. Занимавшая почти всю длину маршевой ступени боевая часть массой 9 кг была выполнена в виде отсека большого удлинения со стержневыми поражающими элементами, для повышения эффективности окруженными осколочной рубашкой. Боевая часть обеспечивала режущее действие по элементам конструкции планера цели и зажигательное - по элементам ее топливной системы. При малых промахах (до 1,5 м) обеспечивалось также и фугасное действие. Подрыв боевой части осуществлялся на удалении до 5 м от цели по сигналу неконтактного датчика, а при прямом попадании (вероятность которого достигала примерно 60%) - контактным взрывателем.
Неконтактный датчик массой 0,8 кг состоял из 4 полупроводниковых лазеров, образующих восьмилучевую диаграмму направленности перпендикулярно продольной оси ракеты. Отраженный от цели сигнал лазера принимался фотоприемниками. Дальность уверенного срабатывания составляла 5 м, надежного несрабатывания - 15 м. Неконтактный датчик взводился по радиокомандам за 1 км до встречи ЗУР с целью, а при стрельбе ракетой по наземным целям отключался перед стартом.
Бортовая аппаратура ЗУР включала в себя антенноволно- водную систему, электронный блок, гироскопический координатор, блок рулевого привода, трассер, блок питания.
В ракете было применено пассивное аэродинамическое демпфирование планера ЗУР в полете, что обеспечивалось коррекцией контура управления при передаче команд на ракету от вычислительной системы боевой машины. Это позволяло получить достаточную точность наведения, уменьшить вес и габариты бортовой аппаратуры и ЗУР в целом.
Длина ракеты составляла 2,56 м, диаметр - 0,15 м.
Станция обнаружения целей (СОЦ) боевой машины комплекса «Тунгуска» представляла собой когерентно-импульсную РЛС кругового обзора дециметрового диапазона волн. Высокая стабильность частоты передатчика, выполненного в виде задающего генератора и усилительной цепочки, применение фильтровой схемы селекции движущихся целей обеспечивали высокий коэффициент подавления отражений от местных предметов (30-40 дБ), что позволяло производить обнаружение целей на фоне интенсивных отражений от подстилающей поверхности и в пассивных помехах.
Станция сопровождения цели (ССЦ) представляла собой когерентно-импульсную РЛС сантиметрового диапазона с двух- канальной системой сопровождения по угловым координатам и с фильтровыми схемами селекции движущихся целей в каналах автодальномера и углового автосопровождения. Коэффициент подавления пассивных помех и отражений от местных предметов составлял 20-25 дБ. Станция осуществляла переход на автосопровождение в режимах целеуказания и секторного поиска цели. Сектор поиска составлял 120° по азимуту и 0-15° по углу места.
