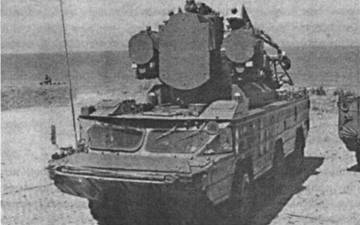

В 1980 г. модернизированный вариант комплекса 9КЗЗМЗ («Оса-АКМ») был принят на вооружение.
При стрельбе по вертолетам на высотах менее 25 м в этом комплексе использовался специальный метод наведения ЗУР с полуавтоматическим сопровождением цели по угловым координатам с помощью телевизионно-оптического визира.
Многие усовершенствования коснулись боевой машины 9АЗЗБМЗ. Отличалась доработанным радиовзрывателем ракета 9МЗЗМЗ.
Доработанный комплекс по сравнению с серийным обладал возможностями поражения на практически нулевой высоте зависающих (и летящих со скоростями
Находящиеся на земле вертолеты типа «Хью-Кобра» поражались с вероятностью 0,07-0,12, летящие на высоте 10 м - 0,12-0,55, зависающие на высоте 10 м - 0,12-0,38.
Комплекс «Оса» и все его модификации находились на вооружении мотострелковых дивизий в составе зенитного ракетного полка. Каждый зенитный ракетный полк «Оса» состоял, как правило, из пяти зенитных ракетных батарей и КП полка с батареей управления. Зенитная ракетная батарея состояла из четырех комплексов (боевых машин) «Оса» и батарейного командирского пункта, оснащенного пунктом управления ПУ-12. В составе батареи управления полка находились пункт управления ПУ-12 (ПУ-12М) и РЛС обнаружения П-15 (П-19).
Функционирование боевых средств комплекса обеспечивалось применением транспортно-заряжающих машин 9Т217, машин технического обслуживания 9В210, машин группового запасного имущества и принадлежностей 9Ф372, юстировоч- ных машин 9В914, автоматизированных контрольно-испытательных проверочных станций 9В242, комплекса наземного оборудования 9Ф16.
В ЗРК при относительно небольшой дальности удалось обеспечить высокое энергетическое отношение отраженного от цели сигнала к помехам, что позволяло даже в условиях интенсивных помех использовать для обнаружения и сопровождения цели радиолокационные каналы, а при их подавлении - телевизионно-оптический визир. По уровню помехозащищенности ЗРК «Оса» превосходил все войсковые зенитные комплексы первого поколения.
Поэтому при применении ЗРК «Оса» в боевых действиях в Южном Ливане в начале 80-х годов противником наряду со средствами радиоэлектронного противодействия широко использовались разнообразные тактические приемы, направленные на снижение боеспособности комплекса, в частности массовый пуск имитирующих боевые самолеты беспилотных летательных аппаратов с последующей атакой ударной авиации позиций израсходовавших боекомплект ЗРК. Таким образом было уничтожено три комплекса, принадлежащих Сирии, четвертый впоследствии сбил израильский самолет RF-4E «Фантом».
Ангола использовала комплекс в декабре 1983 г. во время пограничного конфликта с Южно-Африканской Республикой.
Комплекс также использовался Ливией 15 апреля 1986 г. против американских бомбардировщиков, но, по сообщениям иностранной печати, ни одна цель не была сбита.
Во время боевых действий 1987-88 гт. в Анголе против южноафриканских военно-воздушных сил использовались подразделения «Осы». Они сбили два дистанционно пилотируемых летательных аппарата и самолет визуального наблюдения.
Перед началом операции «Буря в пустыне» специальное подразделение многонациональных сил с использованием вертолетов проникло на территорию Кувейта, захватило и вывезло ЗРК «Оса» со всей технической документацией, пленило боевой расчет, состоящий из иракских военнослужащих.
Зона
Во время войны в Персидском заливе в 1991 г. иракские подразделения «Осы» являлись одним из наиболее эффективных элементов ПВО (вместе с ЗСУ-23-4 «Шилка») против ракет «Tomahawk». Считается, что несколько крылатых ракет «Tomahawk» были сбиты ЗРК «Оса».
В настоящее время производство комплекса завершено. «Оса» находится на вооружении 19 стран мира.
В последнее время на базе ракет комплексов семейства «Оса» для применения на трассах протяженностью до 16 км разработана мишень «Саман», имитирующая цель с ЭПР от 0,08 до 1,6 м2 .
ЗРК поставлялся в Анголу (15 комплексов), Алжир, Грецию (12), Индию (48), Ирак, Иорданию (50), Ливию (50), Польшу (60), Сирию (60), Югославию, ЮАР.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАКЕТЫ 9МЗЗ
Дальность поражения, км:
максимальная ю,0
минимальная 1,5 Высота поражения, км:
максимальная 5,0
минимальная 0,03
Длина ракеты, м 3,2
Диаметр ракеты, м 0,21
Размах крыльев, м 0,65 Масса, кг:
ракеты 126,3
боевой части 20,0
Тип боевой части осколочно-фугасный
с контактным и неконтактным взрывателями
Максимальная скорость ракеты, М 2,4
Время перезаряжания, мин 5
Двигатель твердотопливный
«Тунгуска»
(РОССИЯ)
Разработка комплекса «Тунгуска» (SA-19 «Grisson») первоначально предусматривала создание новой пушечной зенитной самоходной установки (ЗСУ) на смену известной самоходной установке «Шилка» (ЗСУ-23-4).
Несмотря на успешное применение «Шилки» в войнах на Ближнем Востоке, в ходе этих боевых действий выявились и ее недостатки - малая досягаемость по целям (не более 2 км по дальности), малое могущество снарядов, а также невозможность своевременного обнаружения воздушных целей и их пропуск.
Однако целесообразность разработки зенитного пушечно- ракетного комплекса вызвала большие сомнения из-за принятого на вооружение в 1975 г. ЗРК «Оса-АК», который имел близкую по размерам зону поражения самолетов по дальности (до 10 км) и большие, чем у ЗСУ «Тунгуска», размеры зоны поражения самолетов по высоте (0,02-5 км).
Но при этом не учитывалась специфика вооружения полкового звена ПВО, для которого предназначалась ЗСУ, а также то, что при борьбе с вертолетами ЗРК «Оса-АК» существенно уступал ЗСУ «Тунгуска», так как имел значительно большее работное время - более 30 с против 8-10 с у ЗСУ «Тунгуска». Малое время реакции ЗСУ «Тунгуска» обеспечивало успешную борьбу с кратковременно появляющимися («подскакивающими») или с внезапно вылетающими из-за складок местности вертолетами и другими низколетящими целями, чего не мог обеспечить ЗРК «Оса-АК».
