Шасси, на котором размещается оборудование, обычно имеет систему топопривязки и ориентирования. Боевой расчет системы «Aspic» обычно составляют два человека: водитель и оператор. В комплексе могут применяться как ракеты Mk.l, так и более поздняя модификация Мк.2, которая является сейчас единственно производимой фирмой Bofors как для нужд своей армии, так и на экспорт. Максимальная дальность поражения ракет Мк.2 составляет 7000 м, высота - 4000 м.

Основу огневого комплекса составляют два сочлененных гусеничных транспортера Bv 206. В первом шасси управления огнем находятся генератор и аппаратура связи, принимающая информацию

от обзорной РЛС PS-90. Причем передача информации может осуществляться как по кабелю, так и по радиолинии. Во втором шасси находится экипаж из 3 человек: командира (он же дублирует оператора РЛС), оператора наведения ракеты и оператора РЛС дальнего обнаружения.

Трехкоординатная импульсно-доплеровская РЛС обнаружения целей PS-91 HARD (Helicopter and Aircraft Radar Detection) Н/Т-диапазона имеет дальность обнаружения зависающих вертолетов 8-10 км и самолетов - 16-20 км. РЛС имеет встроенную систему опознавания «свой-чужой». В состав РЛС входит тренажер для подготовки операторов, имеющий 60 предварительно зашитых в память сценариев налета. Он располагает возможностью разместить 20 сценариев, которые могут заноситься вручную командиром.

Огневой узел способен автономно вести боевые действия, но для уменьшения времени реакции сопрягается с РЛС кругового обзора - PS-90 (Giraffe-75), обеспечивающей его более точной информацией.

Возможна совместная боевая работа нескольких комплексов RBS-90. При этом обмен информацией производится по линиям связи.

Оператор наведения ракеты находится перед дисплеем, на котором отражается информация от телевизионной камеры, применяемой для сопровождения назначенной командиром цели в дневное время, и тепловизионной камеры - для сопровождения цели по тепловому излучению. Телевизионная камера имеет угол зрения 3x4°, а тепловизионная - 4x6°. Тепловизор работает в диапазоне волн 8-12 мкм. Задача оператора состоит в том, чтобы удерживать в перекрестии обстреливаемую цель. Информация о координатах цели по кабелю передается на спаренную пусковую установку, которая размещается на местности на треноге. На ней же размещена аппаратура передачи команд управления ракетой. При смене позиции ПУ складывается и размещается внутри тягача.

На транспортном шасси располагаются ракеты в транспортно-пусковых контейнерах, а также необходимое запасное оборудование, имеются места для пяти человек. Ракета с осколочно-фугасной боевой частью наводится по лазерному лучу.

ЗРК в походном положении (во второй прицепе размещена РЛС PS-91 HARD)

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАКЕТЫ Мк..2

Дальность поражения, км:

максимальная 7,0

минимальная 0,2 Высота поражения, км:

максимальная 4,0 минимальная 0,01-0,02 Длина, м:

ракеты 1,31

ракеты в ТПК 1,74

Размах крыльев, м 0,68 Масса, кг:

ракеты 10,1

ракеты в ТПК 26,5

Максимальная скорость ракеты, м/с 580 Время свертывания, мин:

днем 5

ночью 8

Время развертывания, мин 10

Время реакции, с 6

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЛС PS-90

Дальность обнаружения, км:

максимальная 75

минимальная 1

Боевой

расчет, чел. 2

Количество измеряемых координат 3

Угол просмотра, град. 0-35

Диапазон измеряемых скоростей, м/с 5-500

Скорость обзора, об./мин. 40

Средняя выходная мощность, Вт 8

Пиковая выходная мощность, Вт 65

«ZA-HVM»

(ЮАР)

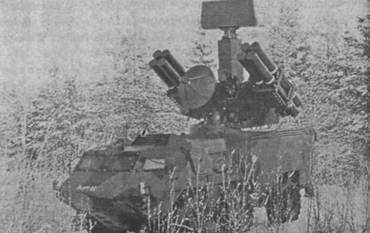

Ракетный комплекс «ZA-HVM» предназначен для уничтожения самолетов и вертолетов, летящих на малых и предельно малых высотах, на дальностях до 10 км.

Комплекс создан на базе спаренной 35-мм зенитной артиллерийской установки ZA-35.

Комплекс оснащен РЛС наведения ESP ПО, позволяющей обнаруживать воздушные цели на дальностях до 25 км и на высоте до 7,5 км. Используемый в зенитной артиллерийской установке оптический прицел заменен на новую следящую систему - IORT (Integrated Optical Radar Tracker).

РЛС ESP 110 работает в К-диапазоне длин волн. ЗРК оборудован ТВ- и ИК-камерой, они используются для сопровождения цели и ракет в оптическом режиме боевой работы.

В комплексе «ZA-HVM» используются ракеты SAHV-3, создаваемые для модернизированного варианта ЗРК «Кроталь».

На данной ракете установлен комбинированный приемник, позволяющий принимать команды наведения как с РЛС ESP ПО, так и с оптической системы. Все это позволяет оптимизировать режимы боевой работы в любых условиях ведения боевых действий (в сложной помеховой обстановке, в условиях плохой видимости и т. д.).

Четыре ракеты, находящиеся в транспортно-пусковых контейнерах, размещены на счетверенной пусковой установке. На более многоосном шасси можно одновременно разместить 8 боеготовых ракет.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность поражения целей, км:

максимальная 12,0

минимальная 0,8 Высота поражения, км:

максимальная 7,5 минимальная:

самолетов 0,03

вертолетов 0,005 Параметры ракеты, м:

длина 3,13

диаметр 0,18

размах крыльев 0,4 Масса, кг:

ракеты 115,0

ракеты в ТПК 165,0

Максимальная скорость, М 3,5 Время полета, с:

на дальность 12 км 17,0

на дальность 8 км 10,0

на дальность 6 км 4,9

на дальность 4 км 3,0 Время перезаряжания, мин 8 (4 ракеты)

«Pegasus»

(ЮЖНАЯ КОРЕЯ, ФРАНЦИЯ)

Производство отдельных узлов комплекса противовоздушной обороны «Pegasus» начато в 1996 г. в Южной Корее. Головным исполнителем данного проекта является специальное подразделение южнокорейской корпорации Daewoo.
