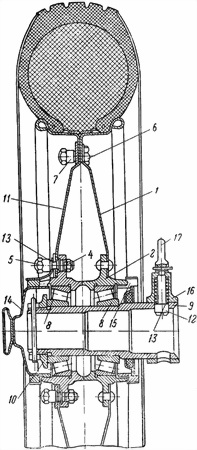

Рис. 49. Колесо к колесному ходу обр. 1938 г. (разрез):
1 — внутренний диск; 2 — ступица; 4 и 5 — гайки; 6 — болт; 7 — гайка; 8 — роликоподшипник; 9 — втулка; 10 — концевая гайка; 11 — наружный диск; 12 — стопор; 13 —

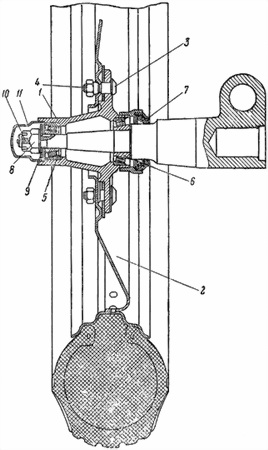

Рис. 50. Колесо к колесному ходу обр. 1938 г. (тип ГАЗ-А):
1 — ступица; 2 — диск; 3 — болт; 4 — гайка; 5 и 6 — роликоподшипники; 7 — сальник; 8 — гайка; 9 — шайба; 10 — шплинт; 11 — колпак
Рис. 51. Колесный ход конструкции завода № 702 (общий вид, без ящика для ЗИП):
1 — ось; 2 — П-образный кронштейн; 4 — стяжка; 5 — стрела; 7 — шворневая лапа; 8 — обойма; 9 — наметка; 10 — зажим; 12 и 13 — скобы для киркомотыги; 14 и 15 — обоймы для банника; 16 — обоймы для лома
Рис. 52. Ступица к колесу хода конструкции завода № 702:
1 — ступица; 2 и 3 — роликоподшипники; 4 и 5 — круглые гайки, 6 — стопорное кольцо

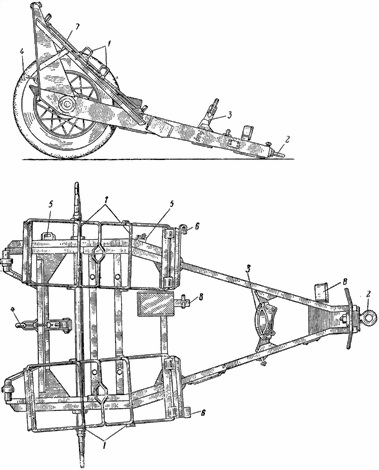

Рис. 53. Колесный ход конструкции завода № 106 (вид сбоку и вид сверху):
1 — упоры для крепления парковых ящиков; 2 — шворневая лапа; 3 — обойма для крепления ствола миномета; 4 — стяжка; 5 — скоба для крепления киркомотыги; 6 — желобки для крепления лома; 7 — скоба для лопаты; 8 — желобки для крепления банника
ГЛАВА VI. ЗАПАСНЫЕ ДЕТАЛИ И СБОРКИ, ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТЬ
Запасные детали и сборки, инструмент и принадлежность (ЗИП) предназначены для поддержания материальной части миномета в исправном состоянии.
ЗИП подразделяется на орудийный и батарейный комплекты.
Орудийный комплект рассчитан на один миномет. В этот комплект входят инструмент и принадлежность, необходимые
В батарейный комплект входят злые детали и сборки, инструмент и принадлежность, которые положено иметь на всю батарею минометов. В этот комплект входит ЗИП, необходимый для ухода за минометами, для подготовки минометов к стрельбе и мелкого ремонта, проводимого средствами батареи или артиллерийской мастерской.
За наличием и состоянием всех положенных к миномету запасных деталей и сборок, инструмента и принадлежности необходимо следить так же, как за наличием и состоянием материальной части миномета.
Применяемый в войсках ЗИП пополняется установленным порядком из соответствующих запасов.
Комплекты орудийного и батарейного ЗИП хранят в местах, отведенных распоряжением командира батареи.
Инструмент предназначен для разборки и сборки миномета.
Принадлежность предназначена для обслуживания миномета во время стрельбы, при походном движении, а также для ухода за минометом, хранения и сбережения его.
Иллюстрированная ведомость инструмента и принадлежности приведена в приложении 3.
Контрольный минометный квадрант КМ-1
Контрольный минометный квадрант КМ-1 предназначен для проверки прицельных приспособлений и состоит из алюминиевого корпуса 1 (рис. 54) с основанием а и указателем б, диска 2 с приливом в и кольцом г, на котором нанесена шкала, шайбы 4, винта 5 и гайки 6.
На корпусе 1 собраны все детали квадранта. Нижняя часть корпуса оканчивается основанием а, которым квадрант устанавливается на контрольную площадку ствола миномета, На левом ребре основания выгравирована стрелка д. При установке квадранта на контрольную площадку вдоль оси канала ствола острие стрелки должно быть обращено к дульному срезу. В верхней части корпуса нанесена риска (указатель) б, против которой устанавливается требуемое деление шкалы 7 кольца г. При помощи винта 5, шайбы 4 и гайки 6 в корпусе закреплен диск 2, имеющий возможность вращаться. В приливе в диска помещается ампула с оправой 3. Тремя винтами 8 к диску прикреплено кольцо г. На одной четверти окружности кольца нанесена шкала с делениями. Деления нанесены через один градус и отмечены черточками. Каждое десятое деление шкалы отмечено цифрой (0, 10, 20 и т. д. до 90).

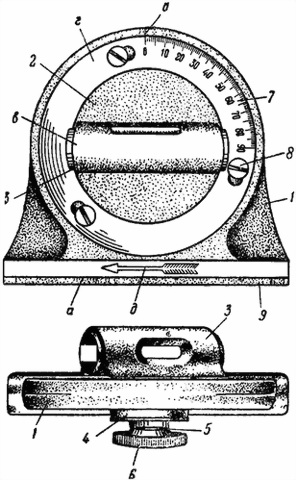

Рис. 54. Контрольный минометный квадрант КМ-1:
1 — корпус (Сб7-4); 2 — диск (Сб7-3); 3 — ампула с оправой (Сб7-2); 4 — шайба (7–2); 5 — специальный винт (7–4); 6 — гайка (7–3); 7 — шкала (7-12); 8 — винт (7-13); 9 — планка (7–1); а — основание корпуса; б — указатель; в — прилив; г — кольцо; д — стрелка
