Пороховой усилитель предназначен для увеличения пламени замедлителя, что необходимо для воспламенения капсюля-детонатора.
Втулка 31 замедлителя ввинчивается в корпус взрывателя. Между втулкой 31 и корпусом взрывателя имеется свинцовая прокладка 32.
Детонаторное устройство состоит из капсюля-детонатора 29 и тетрилового детонатора 8. Капсюль-детонатор помещается в корпусе взрывателя и предназначен для взрыва детонатора, Детонатор находится в стакане 27 детонатора
Корпус 6 взрывателя стальной. На его наружной поверхности, около гнезда, в котором помещается установочный механизм, стоят буквы «З» и «О». На корпусе имеется резьба для навинчивания колпака и лыски для ключа. Кроме того, на корпусе выбита марка взрывателя «ГВМ3-7», а также клейма: номер партии взрывателя, шифр года изготовления и шифр или номер завода-изготовителя (см. рис. 64).
В нижней части взрывателя снаружи имеется резьба, при помощи которой взрыватель ввинчивается в очко мины.
Действие взрывателя ГВМЗ-7
В момент выстрела (рис. 68, А) детали ударного механизма под действием силы инерции опускаются. Оседающая втулка 35 (см. рис. 67), преодолевая сопротивление предохранительной пружины 22, также опускается и своим отростком входит в гнездо, имеющееся в движке 33, перекрывая наглухо канал. Благодаря этому луч огня капсюля-воспламенителя 21 в случае воспламенения его по каким-либо причинам при выстреле не сможет проникнуть к замедлителю или капсюлю-детонатору.
Кроме указанного, изоляция капсюля-воспламенителя обеспечивается еще тем, что движок 33 вследствие силы инерции в момент выстрела надежно перекрывает каналы а и б.
В механизме дальнего взведения во время выстрела жало 14, преодолевая под влиянием силы инерции сопротивление предохранительной пружины 13, опускается и накалывает капсюль-воспламенитель 11. Луч огня капсюля-воспламенителя 11, пройдя через канавки, имеющиеся на поверхности жала, воспламеняет пороховой предохранитель 17.
На полете (рис. 68, Б и В) оседающая втулка З5 (см. рис. 67) под действием пружины 22 возвращается в свое первоначальное положение, поднимая на свои места и другие детали ударного механизма.
Жало 14 под действием пружины 13 также перемещается на свое прежнее место, т. е. вверх.
Пороховой предохранитель 17, сгорая, освобождает стопор 18, вследствие чего стопор получает возможность перемещаться.
Движок 33 под действием пружины 34 выталкивает из своего гнезда стопор 18 и перемещается вдоль поперечного гнезда в корпусе взрывателя, открывая канал а или б в зависимости от установки крана взрывателя.
Пороховой
При встрече с преградой (рис. 68, Г) мембрана взрывателя разрывается, ударный стержень 4 (см. рис. 67) взрывателя под воздействием реакции преграды быстро перемещается в сторону капсюля-воспламенителя 21 и увлекает за собой обтюратор 5. При этом в гильзе происходит резкое сжатие воздуха и повышение его температуры, вследствие чего воспламеняется капсюль-воспламенитель 21.
< image l:href="#"/>а
б
в
г

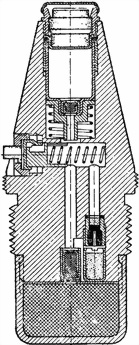

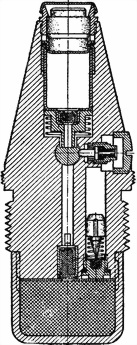

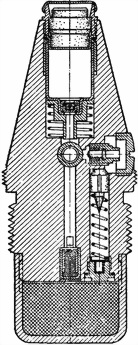

Рис. 68. Положение деталей взрывателя ГВМЗ-7:
А — момент выстрела; Б и В — на полете; Г — при встрече с преградой
При установке взрывателя на «О» луч огня капсюля-воспламенителя через канал а передается капсюлю-детонатору; при установке взрывателя на «З» луч огня через канал б передается замедлителю (канал а при этом закрыт); от замедлителя воспламеняется пороховой усилитель, который вызывает взрыв капсюля-детонатора.
Взрыв капсюля-детонатора вызывает взрыв детонатора, который в свою очередь взрывает разрывной заряд мины.
Время горения замедлителя и порохового усилителя рассчитано так, чтобы мина (при установке взрывателя на «З») до разрыва достаточно углубилась в преграду.
Наряду с взрывателем ГВМЗ-7 для 120-мм мин могут применяться взрыватели ГВМЗ, ГВМ3-1, ГВМ.
Взрыватель ГВМЗ
Взрыватель ГВМЗ состоит из ударного, замедлительного и детонаторного механизмов.
Ударный механизм состоит из гильзы 2 (см. рис. 66), в которую сверху вставлена вместе с направляющим кольцом алюминиевая папироса 3 с кожаным обтюратором 4; в углублении дна гильзы помещается капсюль-воспламенитель.
Собранный ударный механизм удерживается в гнезде корпуса взрывателя при помощи ввинтной головки 5. Для предохранения ударного механизма при обращении с взрывателем на головку надевается мембрана 6 с кольцом для ее крепления.
