Взрыватель ГВМЗ-7 без колпака по внешнему виду сходен с взрывателями ГВМЗ-1 и ГВМЗ (рис. 66). Признаками, по которым можно отличить взрыватель ГВМЗ-7 от взрывателей ГВМЗ-1 и ГВМЗ, являются: клеймо марки взрывателя «ГВМЗ-7», наличие на боковой поверхности корпуса гайки-заделки и резьбы между фланцем корпуса и установочной втулкой.
Рис. 66. Взрыватель ГВМЗ (общий вид и разрез):
1 — корпус взрывателя; 2 — гильза; 3 — папироса; 4 — обтюратор; 5 — ввинтная головка; 6 — мембрана; 7 — колпачок; 8 — кран; 9 — шарик; 10 — гайка; 11 —
Устройство взрывателя
Взрыватель ГВМЗ-7 (рис. 67) состоит из следующих основных частей: ударного механизма, установочного механизма, механизма дальнего взведения, замедлительного и детонаторного устройств.
Ударный механизм состоит из гильзы 36, в которой помещается капсюль-воспламенитель 21, опорной гильзы 37, оседающей втулки 35 и предохранительной пружины 22. В верхней части гильзы 36 помещается поршень, состоящий из ударного стержня 4 и обтюратора 5. Ударный стержень 4 представляет собой деревянный цилиндрический стержень. Обтюратор имеет вид чашечки с буртиком. Внутренняя полость гильзы 36 имеет незначительную конусность (диаметр гильзы внизу меньше, чем вверху). Обтюратор 5 своим буртиком опирается на опорную гильзу 37. Для обеспечения надежного закрепления обтюратора головкой 39 имеется колечко 38.

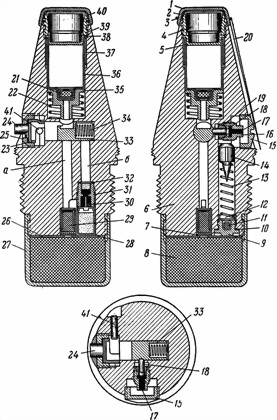

Рис. 67. Положение деталей взрывателя ГВМЗ-7 до выстрела (колпак свинчен):
1 — предохранительный колпачок; 2 — кольцо; 3 — предохранительная чека; 4 — ударный стержень; 5 — обтюратор; 6 — корпус взрывателя; 7 — суконная прокладка; 8 — детонатор; 9 — втулка; 10 — шайба; 11 — капсюль-воспламенитель; 12 — обтюратор капсюля-воспламенителя; 13 — предохранительная пружина; 14 — жало; 15 — гайка-заделка; 16 — втулка порохового предохранителя; 17 — пороховой предохранитель; 18 — стопор; 19 — втулка стопора; 20 — тесьма для выдергивания чеки; 21 — капсюль-воспламенитель; 22 — предохранительная пружина; 23 — шайба; 24 — установочная втулка (кран); 25 — гайка; 26 — шайба; 27 — стакан детонатора; 28 — чашечка порохового усилителя; 29 — капсюль-детонатор; 30 — замедлитель; 31 — втулка замедлителя; 32 — свинцовая прокладка; 33 — движок; 34 — пружина движка; 35 — оседающая втулка; 36 — гильза; 37 — опорная гильза; 38 — колечко; 39 — головка взрывателя; 40 — мембрана; 41 — ограничительная шпилька; а — огнепередаточный канал; б — огнепередаточный канал к замедлителю
Чтобы во внутреннюю полость взрывателя не попала пыль и влага, на головку 39 взрывателя надета мембрана 40, которая крепится на головке кольцом 2.
Для обеспечения безопасности при обращении, а также для предохранения мембраны от повреждения на головку взрывателя надевается предохранительный колпачок 1. Колпачок крепится на головке предохранительной чекой 3. Для выдергивания чеки (при снимании колпачка) к ней прикреплена тесьма с надписью «Перед заряжанием выдернуть чеку и снять колпачок».
Удаление предохранительного колпачка 1 надо производить в соответствии с этой надписью только перед заряжанием.
Установочный
Стенки втулки имеют вырез для упора в ограничительную шпильку 41 и уступ для ограничения движения движка 33 при установке взрывателя на «З». Благодаря уступу движок 33 при установке взрывателя на «З» не может продвинуться во внутреннюю полость до отказа, вследствие чего огнепередаточный канал а остается перекрытым и луч огня от капсюля-воспламенителя 21 идет к капсюлю-детонатору 29 только через канал б, в котором находится замедлитель. При установке же взрывателя на «О» уступ втулки располагается так, что движок под действием пружины 34 имеет возможность продвинуться внутрь установочной втулки до отказа, благодаря чему канал а оказывается открытым и луч огня от капсюля-воспламенителя 21 мгновенно проходит к капсюлю-детонатору.
Механизм дальнего взведения предназначен для изоляции капсюля-воспламенителя 21 от капсюля-детонатора 29 до выстрела, при выстреле и в первый момент после вылета мины из канала ствола миномета.
Механизм дальнего взведения состоит из движка ЗЗ, пружины З4 движка, стопора 18, порохового предохранителя 17 и накольно-воспламенительного механизма.
Изоляция капсюля-воспламенителя 21 от капсюля-детонатора 29 осуществляется движком 33, который перекрывает огнепередаточные каналы а и б. Чтобы движок 33 не переместился преждевременно и не открыл канал, он удерживается стопором 18, который в свою очередь удерживается от преждевременного перемещения пороховым предохранителем 17. Движок 33 представляет собой цилиндрический стержень, в котором имеются гнезда: для пружины 34 движка, для отростка оседающей втулки 35 и для стопора 18; кроме того, в движке имеется вырез для прохода газов капсюля-воспламенителя 21 к замедлителю при установке взрывателя на «З».
Для предохранения порохового предохранителя 17 от влаги служит гайка-заделка 15, которая ввинчивается в корпус взрывателя на лаке.
Во взрывателях последнего изготовления устройство предохранительного механизма дальнего взведения изменено. Вместо стопора 18 ставится стальной шарик и стальной вкладыш. Вкладыш помещается между шариком и пороховым предохранителем 17.
Накольно-воспламенительный механизм предназначен для воспламенения при выстреле порохового предохранителя 17. Он состоит из жала 14, предохранительной пружины 1З и капсюля-воспламенителя 11, который помещается во втулке 9. На цилиндрической поверхности жала 14 имеются две продольные канавки для прохода луча огня от капсюля-воспламенителя 11 к пороховому предохранителю 17.
Обтюрация газов капсюля-воспламенителя 11 обеспечивается шайбой 10 и обтюратором 12, имеющим вид чашечки. Шайба и обтюратор изготовлены из мягкой меди. Благодаря такой обтюрации газы капсюля-воспламенителя 11 не могут проникнуть через резьбу втулки 9 к капсюлю-детонатору 29.
Замедлительное устройство состоит из порохового замедлителя 30, находящегося во втулке 31, и порохового усилителя, находящегося в чашечке 28. Пороховой замедлитель и усилитель представляют собой запрессовку трубочного пороха. Пороховой замедлитель предназначен для того, чтобы луч огня капсюля-воспламенителя 21 при установке взрывателя на «З» передался капсюлю-детонатору 29 не мгновенно, а с некоторым замедлением, вследствие чего мина разорвется по истечении некоторого времени после встречи с преградой.
