Фонарь хранится и переносится в сумке батарейного ЗИП миномета.

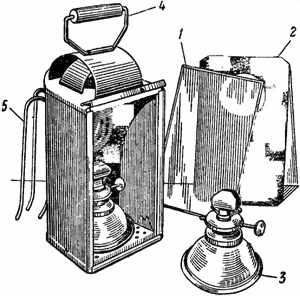

Рис. 58. Упрощенный артиллерийский фонарь:
1 — стекло окна (14); 2 — шторка (13); 3 — лампа (Сб6); 4 —
Спусковой шнур
Для стрельбы спусковой шнур при помощи карабина 4 (рис. 59) соединяется со звеном ручки спускового рычага стреляющего механизма миномета. При стрельбе на некотором удалении от миномета применяется удлинительная веревка 5, которая соединяется с рукояткой 1 при помощи карабина 4 и кольца 3.
Спусковой шнур хранится в унифицированном ящике орудийного ЗИП.
Веха
Для провешивания основного направления при подготовке к стрельбе, а также для подвески зажженного артиллерийского фонаря, обозначающего точку наводки при ночной стрельбе, применяется веха.
Веха состоит из двух свинчиваемых между собой стальных труб рукоятки 1 вехи и наконечника 2 (рис. 60).
Наконечник 3 позволяет укреплять веху в грунте; на лапку 4 подвешивается фонарь. Веха в разобранном виде перевозится на ходе миномета.

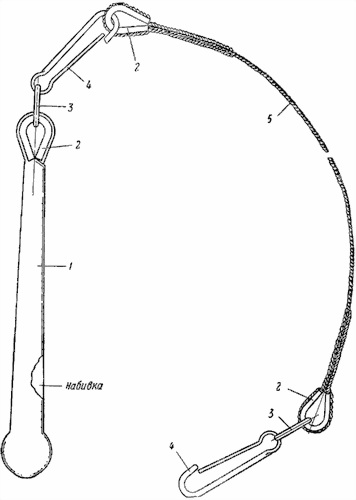

Рис. 59. Спусковой шнур:
1 — рукоятка (Сб6-1); 2 — коуш (6–6); 3 — кольцо (6–2); 4 — карабин (6–1); 5 — веревка (6–3)
Протирка
Чистку канала ствола миномета после стрельбы, а также снятие смазки с поверхности канала ствола перед стрельбой производить при помощи протирки (рис. 61), на колодку которой наматывается ветошь.
В качестве древка используется рукоятка банника, которая своим резьбовым концом ввинчивается в нарезное отверстие конуса шайбы крепления протирки.
Протирка хранится и перевозится в унифицированном ящике орудийного ЗИП.
Для работ по оборудованию огневой позиции для миномета, а также для установки миномета на огневой позиции служит шанцевый инструмент, входящий в комплект орудийного ЗИП. К нему относятся киркомотыга, саперная лопата, лом длиной 1040 мм и плотничий топор.
Шанцевый инструмент перевозится вместе с минометом

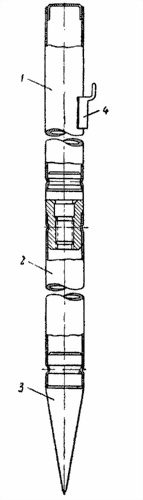

Рис. 60. Веха:
1 — рукоятка (Сб2-2); 2 — наконечник (Сб2-1); 3 — наконечник (2–3); 4 — лапка (2–7)
Рис. 61. Протирка:
1 — шайба (1-21); 2 — шайба со шпилькой; 3 — колодка (1-20); 4 — шуруп (1–8); 5 — шплинт (1–8); 6 — шайба крепления (Сб1-5); а — кольцевые выточки
Орудийный и батарейный ЗИП миномета укладываются и перевозятся в. специальных ящиках, сумках и мешочках.
Весь орудийный ЗИП, за исключением банника с чехлом, чехла на казенник, чехла на дульную часть, шанцевого инструмента с ремнями крепления (Сб5-2) и двух основных ремней (Сб5-3), при походном положении миномета укладывается в соответствующие гнезда металлического ящика орудийного ЗИП, который четырьмя болтами прикрепляется к минометному ходу В-20.
ЗИП к предохранителю от двойного заряжания (П-120) укладывается в специальный брезентовый мешочек.
Весь батарейный ЗИП, за исключением вех (Сб2), укладывается в сумку батарейного ЗИП.
Сумка батарейного ЗИП и мешочек с ЗИП для предохранителя укладываются в ящик орудийного ЗИП.
Чехол на казенник и чехол на дульную часть надеваются на миномет; банник с чехлом и вехи укрепляются на минометном ходе.
Прицел МПМ-44 (МПМ-44М) вместе с футляром укладывается в ящик орудийного ЗИП.
ГЛАВА VII. БОЕПРИПАСЫ
Общие сведения
Боевой выстрел состоит из мины, взрывателя и заряда (рис. 62).
Для стрельбы из 120-мм миномета применяются:
— выстрелы с осколочно-фугасной миной скалистого чугуна, взрывателем ГВМЗ-7 и переменным зарядом (см. рис. 62);
— выстрелы с осколочно-фугасными стальными минами, взрывателем ГВМЗ-7 и переменным зарядом (рис. 63, а);
