Для безопасности при обращении с взрывателем и для предохранения мембраны от повреждения на головку взрывателя надевается предохранительный колпачок 7. Во взрывателе ГВМЗ более раннего изготовления колпачок крепится на головке взрывателя пружинным замком. Такие колпачки снимают с взрывателя рывком их кверху при помощи. тесьмы, на которой имеется надпись «При стрельбе колпачок срывать».
Во взрывателях последнего изготовления предохранительный колпачок удерживается на головке взрывателя чекой, которая перед заряжанием выдергивается при помощи тесьмы. На тесьме имеется надпись «перед заряжанием выдернуть чеку и снять колпачок» (см. рис. 64).

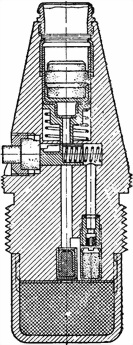

3амедлительный
Детонаторный механизм собран в стакане 11 детонатора и состоит из детонатора 12, капсюля-детонатора 13, шайбы 14 и прокладки 15, состоящей из бумажных кружков. Под капсюлем-детонатором помещен суконный кружок 16 для обеспечения плотной посадки капсюля. Сверху капсюль накрывается металлической шайбой,
Взрыватель ГВМЗ имеет две установки: для осколочного действия мины (кран установлен на «О») и для фугасного (замедленного) действия (кран установлен на «З»).
При встрече с преградой мембрана 6 разрывается, развивается буртик папиросы 3 и папироса вдавливается в гильзу 2, в результате чего происходит резкое сжатие заключенного в гильзе воздуха и повышение его температуры, необходимой для воспламенения капсюля-воспламенителя, При этом луч огня от капсюля-воспламенителя передается капсюлю-детонатору через открытый канал крана взрывателя при установке его на «О» или через замедлитель при установке крана взрывателя на «З».
При установке крана на «О» взрыватель вызывает разрыв мины при ее падении, не давая ей углубиться в грунт, вследствие чего обеспечивается надлежащее осколочное действие мины.
При установке крапа на «3» взрыватель вызывает разрыв мины после того, как она углубится в преграду (грунт). В этом случае мина используется как фугасная для разрушения дерево-земляных укрытий.
В войска взрыватель доставляется с установкой крана на «О».
Колпачок нужно снимать только непосредственно перед заряжанием. Во избежание отказа в действии взрывателя с колпачком стрелять нельзя. После того как с взрывателя снят колпачок, с миной надо обращаться осторожно, чтобы не уронить ее. При падении мины на грунт (лед, камень) головной частью вниз взрыватель может подействовать, в результате чего произойдет разрыв мины.
Взрыватель ГВМЗ-1
Взрыватель ГВМЗ-1 по устройству аналогичен взрывателю ГВМЗ, но имеет упрощенный ударный механизм с деревянным ударным стержнем и медную мембрану. Порохового состава между замедлителем и капсюлем-детонатором нет.
Этот взрыватель также имеет две установки: для осколочного действия мины (кран устанавливается на «О») и для фугасного действия (кран устанавливается на «З»).
Действие взрывателя и правила обращения с ним те же, что для взрывателя ГВМЗ.
Взрыватель ГВМ
Взрыватель ГВМ отличается от взрывателей ГВМЗ и ГВМЗ-1 тем, что в нем нет замедлителя, а следовательно, и крана; он имеет одну постоянную установку — на мгновенное (осколочное) действие.
Взрыватель М-5
Взрыватель
Основные части взрывателя: корпус с мембраной, ударный механизм, детонирующее устройство.
Устройство этих механизмов показано на рис. 69. В корпус 1, в верхнюю часть которого вклеена мембрана 18, помещен ударный механизм, состоящий из предохранительного устройства, ударника, колпачка 16 и предохранительного колпачка 15.
Предохранительное устройство состоит из пластмассовой втулки 12, предохранительной гильзы 2, предохранителя 3, чашечки 4, оседающей гильзы 14, цилиндрической пружины 13 и прокладки 10.
Пластмассовая втулка 12 служит для сборки ударного механизма.
На нижнюю часть пластмассовой втулки напрессована чашечка 4, внутрь которой предварительно положена прокладка 10.
Прокладка и чашечка имеют центральные отверстия для выхода жала 11 к капсюлю-детонатору 7. В правильно собранном предохранительном устройстве предохранитель 3 полностью перекрывает центральные отверстия в чашечке 4 и прокладке 10.
Предохранитель 3 фиксируется в центральном положении соском, находящимся в донной части предохранительной гильзы 2.
Предохранительная гильза 2 нижним концом цилиндрической пружины 13 поднимается к прокладке 10, лежащей на внутренней поверхности чашечки 4.
Лапки предохранительной гильзы 2 в невзведенном взрывателе находятся в свободном состоянии.
Рис. 69. Взрыватель М-5 (разрез):
1 — корпус; 2 — предохранительная гильза; 3 — предохранитель; 4 — чашечка; 5 — упорная шайба; 6 — бумажная шайба; 7 — капсюль-детонатор; 8 — детонатор; 9 — стакан детонатора; 10 — прокладка; 11 — жало; 12 — пластмассовая втулка; 13 — пружина; 14 — оседающая гильза; 15 — предохранительный колпачок; 16 — колпачок; 17 — грибок-предохранитель; 18 — мембрана
