Верхний конец цилиндрической пружины 13 поджимает вверх оседающую гильзу 14 до упора буртиком ее в нижний торец внутреннего кольцевого выступа пластмассовой втулки 12.
Ударник состоит из жала 11 и лапчатого грибка-предохранителя 17. Лапчатый грибок-предохранитель 17 жестко закреплен между буртиком и развальцованной головкой жала 11.
Детонирующее устройство состоит из стакана 9 детонатора, детонатора 8, капсюля-детонатора 7 и одной или нескольких
Положение деталей ударного механизма до выстрела следующее: на верхний торец пластмассовой втулки 12 (см. рис. 69) нижним фланцем опирается предохранительный колпачок 15; жало 11 ударника проходит через центральные отверстия предохранительного колпачка 15, оседающей гильзы 14 и соска предохранительной гильзы 2; ударник опирается нижним концом жала 11 на предохранитель 3 и грибком-предохранителем 17 на верхний торец оседающей гильзы 14; сверху на пластмассовую втулку 12 напрессован колпачок 16, который прижимает фланец предохранительного колпачка 15 к втулке 12 и предохраняет ударник от выпадения и выхода конца жала 11 из центрального отверстия в соске предохранительной гильзы 2. Перемещение ударника ограничивается верхней горизонтальной кольцевой площадкой колпачка 16.
Действие взрывателя
Перед выстрелом никаких подготовительных работ с взрывателем не производится.
При выстреле под действием силы инерции оседающая гильза 14 сжимает цилиндрическую пружину 13, преодолевает сопротивление лапок предохранительной гильзы 2 и оседает до упора в ее дно. При этом оседающая гильза 14 своим буртиком сцепляется с лапками предохранительной гильзы 2.
Предохранитель 3 и другие детали взрывателя остаются при выстреле неподвижными, а ударник нижним концом жала 11 упирается в предохранитель 3.
На полете мины под действием силы набегания ударник продвигается вперед до упора лапчатым грибком-предохранителем 17 в кольцевую площадку колпачка 16.
Сцепленная система деталей, состоящая из предохранительной гильзы 2, цилиндрической пружины 13 и оседающей гильзы 14, также продвигается вперед до упора торцом предохранительной гильзы в нижний торец кольцевого выступа пластмассовой втулки 12.
После продвижения вперед ударника и сцепленной системы деталей предохранитель 3 освобождается и получает возможность перемещаться.
При движении вперед под действием силы набегания предохранитель 3 стремится остаться в соске предохранительной гильзы 2, но на своем пути встречает жало 11, которое останавливает его движение вперед.
Предохранитель 3 выходит из соска предохранительной гильзы 2 и под влиянием силы тяжести и колебаний мины во время полета смещается в сторону, открывая центральные отверстия в прокладке 10 и чашечке 4 для выхода жала 11
Взведение взрывателя (полное открытие центральных отверстий в прокладке 10 и чашечке 4) происходит не ближе чем в 3 м и не дальше чем в 35–40 м от дульного среза канала ствола миномета.
При встрече мины с преградой под действием силы реакции преграды мембрана 18 разрывается, лапки грибка-предохранителя 17 продавливаются через верхнее отверстие предохранительного колпачка 15 и ударник резко продвигается по направлению к хвостовой части взрывателя. Конец жала 11 проходит сквозь центральные отверстия в прокладке 10 и чашечке 4 и накалывает капсюль-детонатор 7. Взрыв капсюля-детонатора 7 вызывает детонацию тетрилового детонатора 8, которая в свою очередь вызывает детонацию разрывного заряда мины.

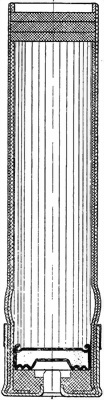

Рис. 70. Воспламенительный заряд (разрез)
Рис. 71. Воспламенительный заряд и дополнительные пучки
Взрыватель М-4
Взрыватель М-4 по устройству и действию аналогичен взрывателю М-5, который представляет собой более усовершенствованную конструкцию взрывателя М-4 и отличается от него только наличием предохранительного колпачка.
Заряд к 120-мм миномету состоит из воспламенительного заряда и шести равновесных дополнительных пучков (рис. 70 и 71).
Воспламенительный заряд является средством воспламенения дополнительных пучков и представляет собой бумажную гильзу, в металлическое донце которой вставлен капсюль-воспламенитель (КВМ-3).
На дно гильзы помещены дополнительный воспламенитель из дымного ружейного пороха весом около 2 г (в ампуле из нитропленки, в специальном картузике или в виде спрессованной лепешки) и навеска нитроглицеринового ленточного пороха марки НБЛ-35 весом около 31 г.
Поверх пороха вложены 1–3 картонных пыжа и этикетка, поджатые к пороху закатанными краями гильзы.
Этикетка воспламенительного заряда
НБЛ-35 — марка пороха;
2 — номер партии воспламенительных зарядов;
Д — условное обозначение года изготовления (в настоящее время год изготовления обозначается двумя последними цифрами);
Б — шифр завода, на котором изготовлены заряды.
В целях предохранения воспламенительного заряда от увлажнения при хранении и эксплуатации наружная поверхность бумажной гильзы покрыта подкрашенным влагостойким лаком.
Чтобы воспламенительный заряд прочно держался в трубке стабилизатора, на бумажной гильзе сделано кольцевое утолщение.
В войска воспламенительные заряды поступают вставленными в трубки стабилизаторов мин.
Воспламенительный заряд применяется только с дополнительными пучками, число которых определяет номер заряда.
Воспламенительный заряд с одним дополнительным пучком образует заряд первый, с двумя дополнительными пучками — заряд второй и т. д.
