Самоходная зенитная установка, обозначенная ЗСУ-37, выпускалась серийно с 1945 по 1948 год. Хотя в 1945 году заводы выпустили 70 таких машин, в боевых действиях они участия не принимали. ЗСУ-37 оказалась довольно легкой и маневренной машиной. Бронирование лобовой части корпуса составляло 35 мм. Два последовательно установленных карбюраторных автомобильных двигателя ГАЗ-203 мощностью по 70 л.с. обеспечили машине скорость по шоссе 45 км/ч. Ходовая часть, заимствованная у Т-70М, состояла из 6 обрезиненных опорных катков на борт с индивидуальной торсионной подвеской. Ведущее колесо находилось спереди.
ЗСУ-37 — первая советская самоходная
Тактико-технические данные
Обозначение: ЗСУ-37
Тип: самоходная зенитная установка
Экипаж, чел.: 4
Боевой вес, т: 9,5
Длина, м: 5,1
Ширина, м: 2,75
Высота, м: 2,3
Вооружение: 37-мм зенитная пушка 61-К
Двигатели : ГАЗ-203, 2 x 70 л.с.
Запас хода, км: 210
37-мм миномет-лопата
В конце 30-х годов для вооружения пехотных подразделений в Советском Союзе был разработан легкий 37-мм миномет оригинальной конструкции. В походном положении он представлял собой обыкновенную лопату, которую можно было использовать по прямому назначению для оборудования позиции пехотинца. Рукояткой лопаты служил ствол миномета длиной 520 мм, а полотно лопаты играло роль опорной плиты и изготавливалось из броневой стали, не пробиваемой пулей винтовочного калибра. Таким образом, в боевой ситуации лопата быстро превращалась в оружие, пригодное для стрельбы 37-мм осколочными минами.
Ствол 37-мм миномета-лопаты состоял из трубы и казенника. В верхней части ствола крепилась в качестве сошки дополнительная опора с пробкой. Шарнирное соединение ствола и опорной плиты было выполнено неразъемным. В походном положении ствол и лопата фиксировались вращающимся кольцом. Мины переносились в патронтаже.
Минометы-лопаты получили боевое крещение во время «зимней войны» с Финляндией, и в боях обнаружилась их низкая эффективность. Стрельба велась на глазок, так как прицельные приспособления отсутствовали, и поэтому точность попадания оставляла желать лучшего. Дальность стрельбы миномета была небольшой, а осколочное действие 37-мм мины слабым — почти все осколки попросту застревали в снегу.
Ввиду резко отрицательного отношения советской пехоты к 37-мм минометам выпуск последних был прекращен, а также снята с вооружения 37-мм мина. Тем не менее минометы этого типа применялись в сражениях Великой Отечественной войны. Например, зимой 1942 года их использовали в боевых действиях парашютисты 4-го воздушно-десантного корпуса во время высадки в районе Вязьмы.
Тактико-технические
Обозначение: 37-мм миномет-лопата
Тип: пехотный миномет
Калибр, мм: 37
Начальная скорость мины , м/с: 65-70
Вес в боевом положении, кг: 2,4
Угол ГН, град: 24 (без изменения положения лопаты)
Угол ВН, град: 15-90
Дальность стрельбы , м: 250 (макс), 60 (мин.)
Вес мины, кг: 0,5

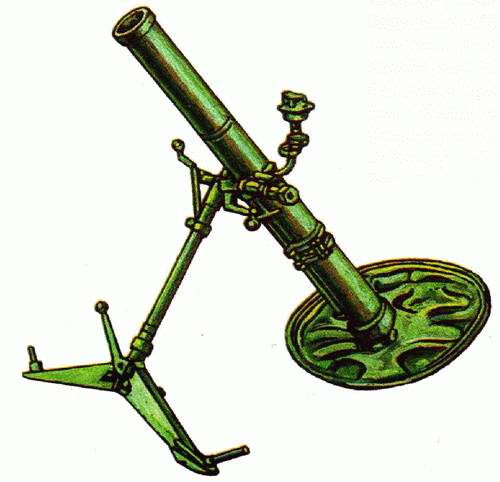

82-мм миномет обр. 1941 г
Первый советский 82-мм миномет был разработан в 1934 году и два года спустя был принят на вооружение под обозначением «82-мм батальонный миномет обр. 1936 г.». Он представлял собой гладкую трубу с двуногой, опиравшуюся на массивную плиту. На двуноге располагались амортизатор, подъемный и поворотный механизмы и прицел. Оперенная мина для производства выстрела опускалась в ствол миномета и под воздействием собственного веса накалывалась капсюлем на боек в казенной части. Воспламенявшийся при этом заряд мины выбрасывал ее из ствола. Для увеличения дальности стрельбы между крыльями оперения мины вкладывались дополнительные заряды. Такая конструкция миномета стала базовой для всех последующих батальонных минометов СССР.
В 1941 году на вооружение пехотных батальонов Красной Армии поступил 82-мм миномет, созданный в КБ под руководством В.Н. Шамарина. Его основным отличием был колесный лафет, позволяющий перевозить систему за автомобилем или перекатывать вручную вслед за наступающей пехотой. Металлические колеса при транспортировке миномета надевались на траверсы, закрепленные на краях стойки двуноги. Кроме того, миномет образца 1941 года отличался встроенным в казенник эксцентриковым устройством, при помощи которого можно было в случае осечки поворотом рукояти поднимать находящуюся в стволе мину над жалом бойка для безопасного разряжания. Стрельба из миномета велась на накол. В боекомплект входили осколочные и дымовые мины с взрывателем ударного действия. Иногда расчеты использовали и немецкие 81-мм мины, которые неплохо подходили к советскому оружию.
82-мм миномет образца 1941 года по сравнению с предшественниками имел более простую конструкцию и технологию изготовления. Благодаря этому удалось быстро наладить его массовое производство. Из 119,4 тыс. минометов, выпущенных только за 6 месяцев 1942 года, значительную часть составляли 82-мм батальонные минометы.
Тактико-технические данные
Обозначение: 82-мм миномет обр. 1941 г.
Тип: батальонный миномет
