Калибр, мм: 37
Вес в боевом положении, кг: 2100
Длина ствола, калибров: 62,6 (без пламегасителя и казенника)
Начальная скорость снаряда, м/с: 872 (бронебойно-трассирующий), 880 (осколочно-трассирующий)
Скорострельность, выстр/мин: 120
Дальность стрельбы по вертикали , м: 6500
76-мм

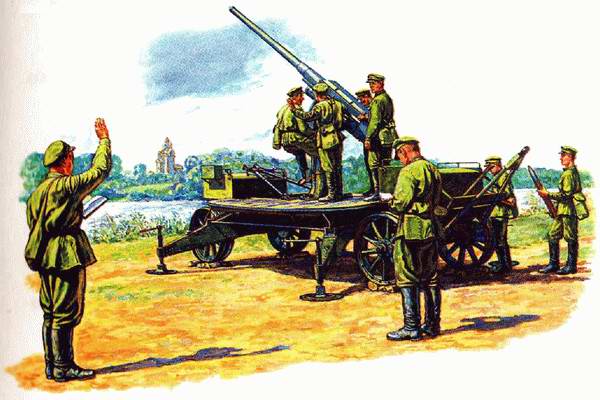

76-мм зенитная пушка Лендера успешно применялась в годы Первой мировой и Гражданской войн, однако в связи с развитием авиации в 20-е годы уже устарела. Поэтому Главное Артиллерийское Управление (ГАУ) потребовало модернизации этого орудия, в первую очередь, для повышения дальности стрельбы по вертикали и увеличения площади поражения путем использования новых типов снарядов.
Задание было поручено в 1927 году Орудийно-арсенальному тресту (ОАТ), и год спустя два опытных экземпляра новой зенитной пушки были изготовлены и поступили на испытания. По сравнению с исходным образцом ствол орудия удлинили до 50 калибров, расточили камору для увеличения заряда и, соответственно, внесли изменения в конструкцию тормоза отката и накатника. Испытания, проходившие в 1929 году, выявили некоторые конструктивные недостатки пушки, но ввиду срочности программы был получен заказ на 30 модернизированных орудий, обозначенных «76-мм зенитная пушка обр. 1915/28 гг.» (заводской индекс — 9К). В подразделения ПВО поступило около сотни таких зениток, но только 19 из них приняли участие в сражениях Великой Отечественной войны.
76-мм пушка обр. 1915/28 гг. состояла из ствола, тумбового лафета, подъемного и поворотного механизмов, а также прицельных приспособлений. Затвор вертикальный клиновой, полуавтоматического типа. В боевом положении орудие устанавливалось на бетонное основание, полустационарную платформу или на специальную повозку. Стрельба велась обычными шрапнельными снарядами, а также зенитными снарядами с готовыми поражающими элементами (18–48 стальных полых трубок, залитых свинцом) различной длины и дистанционными взрывателями. Кроме того, имелись также шрапнельные снаряды, снаряженные полыми цилиндрами или шариками, соединенными между собой попарно стальными тросиками и образующими так называемые накидки.
Тактико-технические данные
Обозначение: 76-мм зенитная пушка обр. 1915/28 гг. (9К)
Тип: зенитная пушка
Калибр, мм: 76,2
Вес в боевом положении, кг: 1610
Длина ствола, калибров: 48,5
Начальная скорость снаряда, м/с: 730
Скорострельность, выстр/мин: 15–20
Дальность стрельбы по вертикали , м: 8200
85-мм пушка обр. 1939 г
В конце 30-х годов резко возросшие боевые качества самолетов послужили причиной разработки в СССР нового мощного зенитного орудия. Конструкторское бюро завода им. Калинина, стремясь в кратчайшие сроки выполнить задание ГАУ, приняло предложение инженера Г.Д. Дорохина о наложении 85-мм ствола на лафет 76-мм пушки
85-мм зенитное орудие обр. 1939 г. оснащалось вертикальным клиновым затвором полуавтоматического типа. Ствол состоял из трубы, дульного тормоза, кожуха и навинтного казенника. Гидравлический тормоз отката располагался в люльке под стволом. Гидропневматический накатник имел автоматический регулятор наката. Для повышения точности стрельбы по воздушным целям батареи 85-мм пушек комплектовались приборами управления артиллерийским зенитным огнем (ПУАЗО). Для наводки по данным ПУАЗО на орудиях устанавливались принимающие приборы.
Для 85-мм зенитного орудия выпускались различные типы боеприпасов с осколочными гранатами с дистанционным взрывателем, а также бронебойно-трассирующими и подкалиберными бронебойно-трассирующими снарядами. При разрыве зенитной осколочной гранаты поражающими элементами служили до 500 осколков весом около 5 г. Конструкция зенитной пушки позволяла вести эффективный огонь и по наземным целям. На дальности 1000 м 85-мм бронебойно-трассирующий снаряд под углом встречи 60° пробивал броню толщиной 85 мм, на дальности 500 м — 90 мм.
Тактико-технические данные
Обозначение: 85-мм зенитная пушка обр. 1939 г.
Тип: зенитная пушка
Калибр, мм: 85
Вес в боевом положении, кг: 4500
Длина ствола, калибров: 52
Начальная скорость снаряда, м/с: 880 (бронебойный), 800 (осколочный)
Скорострельность, выстр/мин: 15
Макс. дальность стрельбы по горизонтали , м: 15650
Макс. дальность стрельбы по вертикали , м: 10230

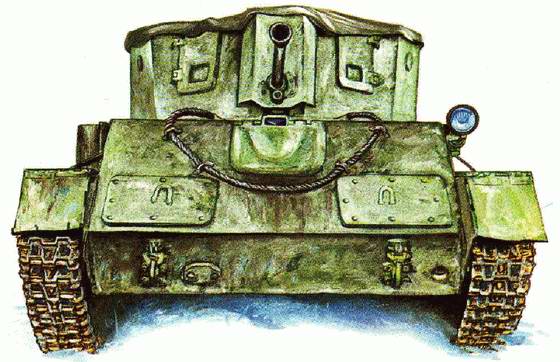

ЗСУ-37
На протяжении всей Великой Отечественной войны войска Красной Армии нередко несли тяжелые потери на марше и в наступлении от авиации противника. Истребители зачастую не успевали обеспечить защиту наземных частей, а буксируемый 37-мм зенитный автомат обладал малой подвижностью и проходимостью и к тому же требовал времени на перевод из походного положения в боевое. Только в конце 1944 года в СССР была разработана первая самоходная зенитная установка. Она представляла собой 37-мм зенитную пушку 61-К образца 1939 года, установленную в открытой сверху башне кругового вращения на шасси легкого танка Т-70М. Скорострельность пушки достигала 60 выстрелов в минуту, а дальность стрельбы по вертикали составляла 6500 м. В боекомплект входили осколочные и бронебойные снаряды весом, соответственно, 0,732 и 0,785 кг. Всего в довольно вместительной башне размещалось 320 выстрелов, из которых 130 — в обоймах по 5 снарядов. Система управления огнем включала прицел со стереоскопическим дальномером. Машина имела танковое переговорное устройство и радиостанцию.
