В полностью бронированной боевой рубке разместили качающуюся часть 152-мм гаубицы-пушки МЛ-20, боекомплект из 20 выстрелов раздельного заряжания и экипаж в количестве пяти человек. Немного измененные противооткатные устройства орудия были прикрыты массивной броневой маской, установленной на лобовом бронелисте толщиной 75 мм. Верхняя бронеплита маски служила также уравновешивающим элементом гаубицы-пушки. Сектор горизонтального обстрела САУ составлял 12°, вертикальная наводка осуществлялась в пределах от -5° до +18°. Система управления огнем включала панорамный и телескопический прицелы.
СУ-152 была запущена в серийное производство в феврале 1943 года и впервые широко использовалась в боях во время сражения на Курской дуге. Ее эффективность
«Тигр» и «Пантера» стала полной неожиданностью для немцев. Входившие в боекомплект самоходки бронебойные снаряды весом 48,8 кг пробивали на дальности 2000 м броню толщиной 100 мм, а осколочно-фугасные снаряды весом 43,5 кг при точном попадании срывали с танков башни. За эти качества СУ-152 получила у советских бойцов прозвище «Зверобой». Всего до окончания выпуска в начале 1944 года было изготовлено 620 самоходок СУ-152, состоявших на вооружении тяжелых самоходно-артиллерийских полков РГК. Машины последней серии оснащались 12,7-мм зенитным пулеметом ДШК, смонтированным на крыше рубки. Проходимость САУ была на уровне тяжелого танка KB-1С.
Тактико-технические данные
Обозначение: СУ-152
Тип: самоходная артустановка
Экипаж, чел.: 5
Боевой вес, т: 45,5
Длина, м: 8,95
Ширина, м: 3,25
Высота, м: 2,45
Вооружение: 152-мм гаубица-пушка МЛ-20
Двигатель: В-2К, дизельный, мощностью 600 л.с.
Максимальная скорость, км/ч: 43
Запас хода, км: 165

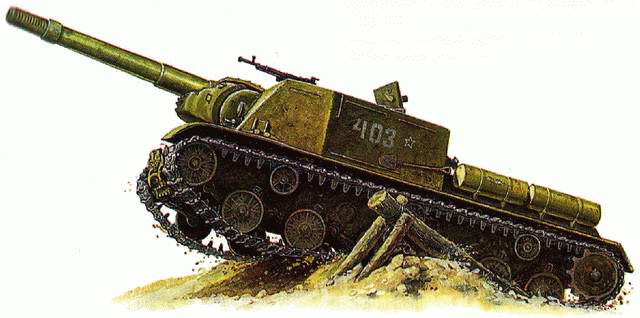

ИСУ-152
В сентябре 1943 года, когда танк KB-1С снимался с вооружения и в связи с этим прерывался выпуск СУ-152, поступило распоряжение ГКО о разработке тяжелой самоходной установки со 152-мм пушкой-гаубицей МЛ-20 на базе нового танка ИС-1. Конструкторы Челябинского Кировского завода под руководством Ф.Ф. Петрова справились с задачей в течение месяца, и уже к новому, 1944 году первые 35 самоходок ИСУ-152 были отправлены на фронт.
По сравнению с предшествующей 152-мм САУ компоновка ИСУ-152 не имела значительных отличий. Качающаяся часть гаубицы-пушки МЛ-20 устанавливалась на литом станке-раме и имела откидной лоток для облегчения заряжания. Маску орудия заимствовали у СУ-152. Бронирование боевой рубки и корпуса в лобовой части повысилось до 90 мм. Для стрельбы прямой наводкой использовался телескопический прицел, а для ведения огня с закрытых позиций применялась панорама Герца с независимой или полунезависимой линией прицеливания. Максимальный угол возвышения орудия составлял 20°, сектор горизонтального обстрела — 12°. Боекомплект самоходки из 20 выстрелов раздельного заряжания включал осколочно-фугасные и бронебойно-трассирующие снаряды.
Самоходные установки ИСУ-152 входили в состав тяжелых самоходно-артиллерийских полков РГК и придавались наступающим частям Красной Армии для уничтожения огневых точек и танков противника. Особенно эффективно они проявили себя при штурме хорошо укрепленных крепостей и оборонительных линий. Например, 12 апреля 1945 года в сражении на Земландском полуострове батарея 350-го ТСАП подбила 2 самоходки, разбила 18 зданий
Всего было построено 280 °CАУ ИСУ-152. После окончания войны они состояли на вооружении Советской Армии вплоть до 70-х годов и дважды модернизировались. На крыше рубки установили зенитный пулемет ДШКМ, боекомплект орудия увеличили до 30 выстрелов, появились новое оборудование и смотровые приборы ночного видения. Более мощный двигатель получил эжекционную систему охлаждения.
Тактико-технические данные
Обозначение: ИСУ-152
Тип: самоходная артустановка
Экипаж, чел.: 5
Боевой вес, т: 46
Длина, м: 9,05
Ширина, м: 3,07
Высота, м: 2,48
Вооружение: 152-мм гаубица-пушка МЛ-20
Двигатель: В-2ИС, дизельный, мощностью 520 л.с.
Максимальная скорость, км/ч: 35
Запас хода, км: 145

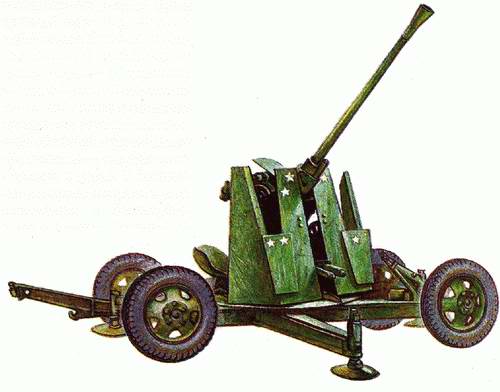

37-мм зенитная пушка обр. 1939 г
В годы Великой Отечественной войны 37-мм пушка образца 1939 года являлась основным зенитным орудием Красной Армии для защиты наземных войск от атак низколетящих самолетов противника. Зенитные автоматы, в зависимости от ситуации, также использовались в боях с вражеской бронированной техникой.
37-мм зенитная пушка с заводским индексом 31-К была разработана в 1938 году на заводе им. Калинина под руководством главного конструктора М.Н. Логинова. Опытный образец автомата поступил на испытания в октябре того же года и показал довольно неплохие результаты. Его скорострельность составляла 120–160 выстрелов в минуту, угол вертикальной наводки находился в пределах от -5° до +85°. Автоматика пушки работала за счет энергии отката при коротком ходе ствола. Открывание затвора происходило во время отката, закрывание — после наката и досылки очередного патрона. Питание осуществлялось из обойм емкостью по 5 патронов. Обоймы устанавливались вручную в приемник, постоянно перемещающийся вместе с качающейся частью пушки. В этом был определенный недостаток, так как неправильно вставленная в магазин обойма вызывала задержки при стрельбе вследствие перекоса патронов в приемнике. Лафет зенитного автомата устанавливался на четырехколесной повозке и оснащался щитовым прикрытием. Автоматический зенитный прицел обеспечивал упреждающие поправки при совмещении наводчиком перекрестия прицела с целью. В боекомплект входили унитарные выстрелы с осколочно-трассирующим и бронебойно-трассирующим снарядами. Последние на дальности 500 м пробивали броню толщиной 40 мм.
В эксплуатации 37-мм зенитные пушки обр. 1939 г. имели несомненные достоинства: непрерывное питание патронами, надежную работу механизмов в условиях загрязнения и отсутствия смазки, удобное обслуживание. В 1944 году на шасси СУ-76М выпускалась также самоходная зенитная установка СУ-37, вооруженная автоматом 61-К.
Тактико-технические данные
Обозначение: 37-мм зенитная пушка обр. 1939 г.
Тип: зенитная пушка
