Гаубица М114 имеет ствол-моноблок длиной 23 калибра, поршневой затвор, гидравлический тормоз отката и гидропневматический накатник. Уравновешивающий механизм — пружинного типа с горизонтальным расположением цилиндров. Подрессоренный ход оснащен колесами с пневматическими шинами. В боевом положении гаубица опирается на сошники раздвижных станин и передний откидной упор. Колеса при этом вывешиваются. Транспортируется орудие быстроходным гусеничным тягачом или 5-тонным армейским грузовиком. Модифицированный вариант орудия, обозначенный М123А1, оборудован двигателем мощностью 20 л.с. и может самостоятельно передвигаться на поле боя со скоростью 6–8 км/ч. В боекомплект 155-мм гаубицы входят выстрелы раздельного картузного заряжания с осколочным, осколочно-фугасным (обычным и активно-реактивным), кассетным (со
Тактико-технические данные
Обозначение: М114А1
Тип: полевая гаубица
Калибр, мм: 155
Длина ствола, калибров: 23
Вес в боевом положении, кг: 5800
Угол ГН, град: 49
Угол ВН, град: -2; +65
Начальная скорость снаряда, м/с: 564
Макс. дальность стрельбы, м: 14600
Вес снаряда, кг: 43,54

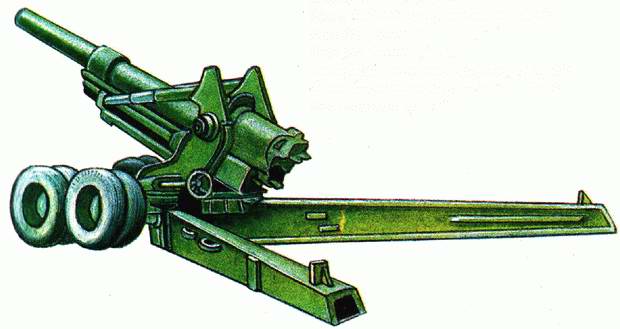

203-мм гаубица М1 (М115)
США вступили в Первую мировую войну под ее занавес, в 1917 году. Американские войска, прибывшие во Францию, имели тяжелое вооружение в виде английских восьмидюймовых гаубиц Mk VII и Mk VIII, которые в то время изготавливались в Америке по британским заказам. Испытав эти гаубицы в боевых условиях, американцы в послевоенный период решили принять на вооружение аналогичную артсистему под наименованием М1 двух калибров: 6,1 дюйма и 8 дюймов, что соответствовало в метрической системе калибрам 155 мм и 203 мм. Оба орудия монтировались на одинаковых лафетах, но пушка меньшего калибра имела более длинный ствол и меньшую массу. По сравнению с английским прототипом 8-дюймовая гаубица М1 была значительно усовершенствована: у нее несколько удлинили ствол и ввели подрессоренный трехосный колесный ход. Однако на большие расстояния 203-мм орудие перевозили в разобранном на две части виде с помощью быстроходных гусеничных тягачей М35.
Опытные образцы испытывались и доводились довольно долго, и поэтому гаубица поступила на вооружение армии США только в 1940 году. Она использовалась в сражениях Второй мировой войны, а также в корейской и вьетнамской войнах. В 1946 году гаубицу модернизировали для стрельбы новыми фугасными гранатами М106 и переименовали в М115.
203-мм орудие монтировалось также на шасси танка М4АЗ «Шерман» — такая самоходная установка получила обозначение М43. Как в буксируемом, так и в самоходном вариантах, гаубица М115 для своего времени отличалась хорошей точностью и дальностью ведения огня. Она состояла на вооружении стран НАТО несколько десятилетий и в настоящее время хранится в арсеналах многих армий как оружие резерва, так как может стрелять ядерными боеприпасами М422.
Тактико-технические данные
Обозначение: М1
Тип: тяжелая гаубица
Калибр, мм: 203
Длина ствола, мм: 5324
Вес в боевом положении, кг: 13471
Угол ГН, град: 60
Угол ВН, град: -2; +65
Начальная
Макс. дальность стрельбы, м: 16590
Вес снаряда, кг: 90,7

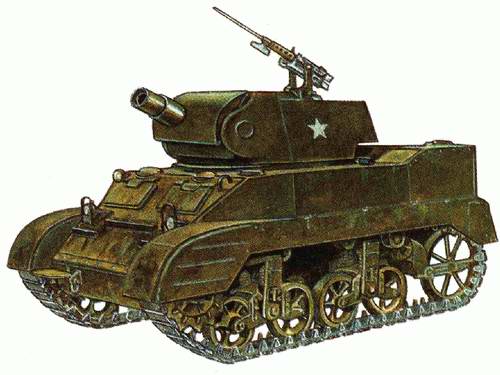

М8 «Скотт»
Надежная ходовая часть и высокие скоростные характеристики легких танков МЗ и М5 «Стюарт» снискали им большую популярность в войсках союзников, сражающихся в Северной Африке. Однако 37-мм противотанковой пушки было явно недостаточно для огневой поддержки пехоты. Для разрушения вражеских полевых укреплений требовалось как минимум орудие калибра 75 мм. Поэтому уже в начале 1942 года военное командование США предложило установить на «Стюарт» 75-мм гаубицу. Работы были выполнены в короткий срок, и в июне того же года начался серийный выпуск самоходных артиллерийских установок М8.
75-мм орудие смонтировали в открытой сверху вращающейся башне несколько больших размеров, чем обычная танковая. Люки механика-водителя и радиста перенесли с крыши подбашенной коробки на лобовой лист корпуса. Корпус, ходовая часть и силовая установка танка М5 остались без изменений. Увеличение калибра орудия повлекло за собой сокращение боекомплекта, основную часть которого пришлось перевозить на специальном прицепе. Однако общий вес самоходной гаубицы по сравнению с базовым танком повысился незначительно, что не сильно повлияло на ее ходовые и скоростные качества. В итоге армия США получила довольно простую и надежную самоходку, которая выпускалась вплоть до января 1944 года. Всего было изготовлено фирмой «Кадиллак кар дивижн» 1778 САУ М8.
75-мм артиллерийские установки использовались американскими войсками на Западном фронте после высадки в Нормандии. Они были незаменимы в тесных кварталах многочисленных городов Европы и в лесистых массивах Арденн. Только в конце Второй мировой войны САУ М8 «Скоп» начали постепенно вытесняться в штурмовых подразделениях новой 105-мм самоходной гаубицей М7 «Прист», строившейся на базе более мощных средних танков МЗ и М4 «Шерман».
Тактико-технические данные
Обозначение: М8 General Scott
Тип: самоходная гаубица
Экипаж, чел.: 4
Боевой вес, т: 14,98
Длина, м: 4,44
Ширина, м: 2,42
Высота, м: 2,30
Вооружение: 75-мм гаубица М3; 12,7-мм пулемет М2НВ
Двигатели : «Кадиллак», 2x110 л.с.
Максимальная скорость, км/ч: 40
Запас хода, км: 160

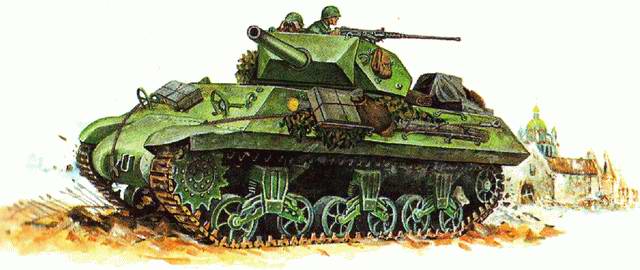

М10 «Вулверин»
М10 «Вулверин» («Росомаха») — первая американская противотанковая САУ, созданная на шасси танка. Самоходки этого типа начали поступать на вооружение подразделений армии США в Северной Африке в начале 1943 года и впервые участвовали в боях в марте того же года в Тунисе. В ходе последующих сражений на Западном фронте М10 использовались, главным образом, для штурмовых целей, так как из-за слабого бронирования и недостаточно мощного орудия они не могли вести борьбу с новыми немецкими танками. В послевоенное время самоходные установки «Вулверин» состояли на службе в американской армии до начала 50-х годов.
