Калибр, мм: 82
Начальная скорость мины , м/с: 211
Вес в боевом положении, кг: 52
Скорострельность, выстр/мин: 25–30
Дальность стрельбы , м: 3040
Вес мины, кг: 3,1
120-мм миномет обр. 1938 г
Работы над полковым 120-мм
Конструкция полкового миномета была выполнена по схеме мнимого треугольника. Гладкий ствол состоял из трубы и казенника, в котором размещалось стреляющее приспособление. Для производства выстрела необходимо было дернуть спусковой шнур, однако при желании можно было вести огонь и обычным способом на накол, переведя боек в жесткое положение. На двуноге-лафете располагались подъемный, поворотный и горизонтирующий механизмы, а также прицельные устройства. Для смягчения ударов при выстреле у миномета имелся амортизатор. Верхний лист опорной плиты изготавливался методом глубокой штамповки. К нему приваривались снизу ребра жесткости, обеспечивающие опору плиты на мягком грунте. В походном положении 120-мм миномет перевозился на колесном ходу механической тягой, без колесного хода мог транспортироваться в разобранном виде в кузове грузовика. В боекомплект 120-мм миномета входили осколочно-фугасные, зажигательные и дымовые мины. Кроме того, нередко применялись для стрельбы также трофейные немецкие 12-см мины. Зажигательная мина ТР, принятая на вооружение в 1943 году, снаряжалась фосфором и 36 термитными зажигательными элементами, размещенными вокруг небольшого разрывного заряда.
В несколько упрощенном виде миномет получил обозначение «120-мм миномет обр. 1941 г.». С целью сокращения трудоемкости изготовления он не имел колесного хода и был оборудован упрощенным амортизатором. В 1943 году появился усовершенствованный вариант миномета образца 1938 года с новым стреляющим приспособлением, более длинным ходом амортизатора и качающимся прицелом.
Тактико-технические данные
Обозначение: 120-мм миномет обр. 1938 г.
Тип: полковой миномет
Калибр, мм: 120
Вес в боевом положении, кг: 275
Угол ГН, град: 6
Угол ВН, град: +80
Начальная скорость мины , м/с: 272
Дальность стрельбы , м: 5700
Скорострельность, выстр/мин: 15
Вес мины, кг: 15,9

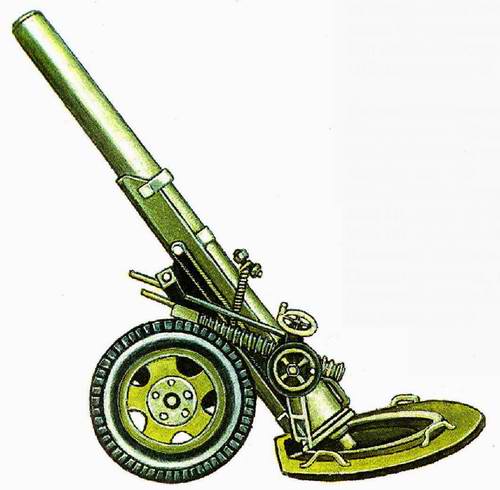

160-мм миномет обр. 1943 г. (МТ-13)
Для частичной замены дивизионных гаубиц в 1940 году ГАУ объявило конкурс на создание более дешевого 160-мм миномета, предназначенного для разрушения укреплений противника на небольшой дальности стрельбы. Год спустя на испытания поступили два опытных образца миномета, разработанных конструкторскими бюро И.Г. Теверовского и Б.И. Шавырина. По результатам испытаний предпочтение было отдано системе Теверовского, после соответствующих доработок принятой на вооружение под обозначением«160-мм миномет обр. 1943 г.».
При разработке миномета большого калибра столкнулись с целым рядом проблем. Дульное заряжание орудия было невозможно, поскольку 49-кг мину необходимо было поднять на высоту около 3 м. Поэтому заряжался миномет с казенной части: поворотом
Во время Второй мировой войны ни одна армия мира не имела столь мощного миномета, как МТ-13. В Советском Союзе минометами этого типа оснащались с 1943 года тяжелые минометные бригады, входившие в состав артиллерийских дивизий прорыва РГК. В каждой бригаде имелось три дивизиона, вооруженных 12 минометами каждый. Все эти минометные подразделения успешно использовались в наступательных операциях Красной Армии до самого конца войны. В послевоенное время 160-мм миномет образца 1943 года был модернизирован и получил название «160-мм миномет М-160».
Тактико-технические данные
Обозначение: 160-мм миномет обр. 1943 г.
Тип: дивизионный миномет
Калибр, мм: 160
Вес в боевом положении, кг: 1170
Угол ГН, град: 12-50
Угол ВН, град: 45-80
Начальная скорость мины , м/с: 245
Скорострельность, выстр/мин: 3
Дальность стрельбы , м: 5100
Вес мины, кг: 49
БМ-13
14 июля 1941 года немецкое командование получило паническое донесение с фронта: «Русские применили батарею с необычным числом орудий. Войска, обстрелянные русскими, свидетельствуют: огневой налет подобен урагану. Потери в людях значительные». Весь этот переполох произвела всего одна батарея капитана И.А. Флерова, вооруженная семью реактивными установками БМ-13, позднее известными под названием «Катюша».
Разработка 82-мм и 132-мм реактивных снарядов началась в СССР в 1930 году. Первые их образцы предназначались для вооружения самолетов, и только в 1938 году ГАУ объявило конкурс на создание реактивной системы залпового огня. Проект первой такой установки появился в Реактивном НИИ в октябре того же года. 24 направляющих на специальной раме монтировались на автомобиле ЗИС-5 перпендикулярно продольной оси машины. Стрельба производилась авиационными снарядами PC-132, заряжаемыми с передней части направляющих. Полигонные испытания выявили много недостатков установки, в частности сильное ее раскачивание при стрельбе, повреждение деталей машины раскаленными газами, неудобная зарядка и опасность управления огнем из кабины. Доработанный вариант установки на шасси ЗИС-6, обозначенный МУ-1 (механизированная установка, 1-й образец), в основном имел те же недостатки. Только новая пусковая установка МУ-2 на шасси ЗИС-6, представленная РНИИ в апреле 1939 года, отвечала требованиям военных. 16 направляющих теперь размещались вдоль оси машины в два яруса. Заряжание производилось с казенной части, а задняя часть автомобиля при ведении огня вывешивалась на двух домкратах. Залп выполнялся в течение 7-10 секунд. К этому времени был создан реактивный осколочно-фугасный снаряд, позднее названный М-13, с увеличенной дальностью стрельбы и более мощной боеголовкой. Заказ на серийное производство пусковых установок и снарядов поступил буквально перед началом войны, 21 июня 1941 года. На вооружение Красной Армии серийная установка, обозначенная БМ-13, была принята в августе 1941 года.
